| 生产企业 |
上汽红岩汽车有限公司 |
| 产品型号 |
CQ4257HV11334 |
产品名称 |
半挂牵引汽车 |
| 底盘型号 |
不适用 |
发动机型号 |
F3GCE611A*M,F3GCE611B*M |
| 外廓尺寸（长×宽×高）（mm） |
6885,6585×2550×3120,3212,3550,3642,3750,3854,3960 |
货厢栏板内尺寸（长×宽×高）（mm） |
不适用 |
| 总质量（kg） |
25000 |
整备质量（kg） |
8870,9680 |
| 准拖挂车总质量（kg） |
40000,39100 |
最高车速（km/h） |
89,120 |
| 燃料种类 |
柴油 |
机械连接装置型号 |
JSK35DV2,FW50-3(JSK39DV-28),FW50-2(JSK35DVS-22),LQFW50S-165-20-Q6,LQFW50S-150-20-Q6A,JN-QD50,LQFW50S-150-20-Q6 |
| 驱动型式 |
6×4 |
转向轴数量（个） |
1 |
| 轮胎规格 |
12R22.5 18PR,295/80R22.5 18PR,315/80R22.5 18PR/315/80R22.5 16PR/315/80R22.5 16PR,11.00R20 18PR,12.00R20 16PR |
| 轮胎数量（个） |
2/4/4 |
前下部防护装置 |
有 |
| 侧面防护装置 |
不适用 |
后下部防护装置 |
不适用 |
| 车身反光标识 |
有 |
尾部标志板数量 |
不适用 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 缓速器或其他辅助制动装置 |
发动机制动(缸内),液力缓速器,液力缓速器 |
电涡流缓速器自动灭火装置 |
不适用 |
| 电涡流缓速器隔热装置 |
不适用 |
电涡流缓速器报警系统 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
汽车导静电橡胶拖地带 |
不适用 |
| 水平承载面（个） |
不适用 |
燃气瓶数量及位置（燃气汽车） |
不适用 |
| 载荷布置标识 |
不适用 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动器型式 |
鼓式,盘式/鼓式,盘式/鼓式,盘式 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 温度监控装置 |
不适用 |
卫星定位系统车载终端型号 |
GK-110R7-G1A,GK-110R7-L1A,ZH-L1A,GK-LVA,SVT600DL |
| 驾驶室轮胎爆胎应急安全装置标示 |
有 |
气体泄漏报警装置型号（燃气汽车） |
不适用 |
| 轮胎爆胎应急安全装置型号 |
37J01-07000 |
轮胎气压监测系统型号 |
TY400 |
| 制动器衬片更换报警装置 |
有 |
制动储气筒额定工作气压（kPa） |
1200 |
| 防抱制动装置（ABS） |
有 |
防抱制动装置（ABS）信号报警装置 |
有 |
| 电子稳定性控制系统（ESC）型号 |
EBS 5,ABS 8 |
车辆前向碰撞预警系统型号 |
7917-500605,QZK720M,7900-501705,7917HY |
| 车道偏离预警系统（LDWS）型号 |
7917-500605,7917HY,QZK720M,7900-501705 |
自动紧急制动系统（AEBS）型号 |
7917HY |
| 电子制动系统（EBS）控制器型号 |
EBS 5 |
右转弯提示音装置 |
有 |
| 牵引座承载面离地高度（mm） |
1300 |
与半挂牵引车匹配的半挂车牵引销规格 |
50号 |
| 半挂牵引车前回转半径（mm） |
2600,2300 |
与半挂牵引车匹配的半挂车前回转半径（≤mm） |
2040 |
| 半挂牵引车后回转半径（mm） |
2150,2200 |
与半挂牵引车匹配的半挂车间隙半径（≥mm） |
2300 |
| 制动响应时间A（s） |
0.60 |
制动响应时间B（s） |
0.40 |
| 牵引座中心至半挂牵引车辆最前端的距离（mm） |
5100,4800 |
与半挂牵引车匹配的半挂车牵引销中心轴线到半挂车最后端水平距离（≤mm） |
12000 |
| 牵引杆连接器型号 |
不适用 |
牵引杆连接器中心离地高度（mm） |
不适用 |
| 牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
与牵引货车匹配的中置轴挂车前回转半径（≥mm） |
不适用 |
| 综合燃料消耗量（L/100km） |
42.6(F3GCE611A*M),41.9(F3GCE611B*M) |
| 危险货物运输车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧/非独立式钢板弹簧 |
| 排气管出口位置 |
不适用 |
|
|
| 特定运输介质 |
不适用 |
| 备注 |
1.选装驾驶室。 2.整备质量(kg)/鞍座最大允许承载质量(kg)/准拖挂车总质量(kg)/列车总质量(kg):8870/16000/40000/49000,9680/15190/39100/48910。 3.高度对应关系（mm）为：选装低悬置,平顶驾驶室(3120);选装高悬置,平顶驾驶室(3212);选装低悬置,平顶带低导流罩(3550);选装高悬置,平顶带低导流罩(3642);平顶驾驶室带高导流罩(3750);高顶驾驶室(3854);高顶带后扰流罩(3960)。 4.最高车速120：必装AEBS,爆胎应急安全装置,胎压监测,悬架为非独立式钢板弹簧/非独立式钢板弹簧,制动器为盘式/盘式/盘式,仅配发动机型号F3GCE611A*M。 5.最高车速89：可选装ABS+ESC，型号为ABS 8，可选EBS+ESC，型号为EBS 5,悬架为非独立式钢板弹簧/非独立式钢板弹簧,制动器为鼓式/鼓式/鼓式。 6.选装液力缓速器。 7.最高车速89,选装自动挡变速器型号12TX2420TD,12TX2620TD,12TX2421TD,12TX2621TD,12TX2425TD,12TX2625TD,配发动机型号F3GCE611A*M,F3GCE611B*M,选装缓速器型号仅配Intarder3。 8.最高车速120：配爆胎应急安全装置的轮胎仅限12R22.5 18PR,295/80R22.5 18PR,315/80R22.5 18PR/315/80R22.5 16PR/315/80R22.5 16PR。 9.ABS 8仅配悬架为非独立式钢板弹簧/非独立式钢板弹簧,制动器为鼓式/鼓式/鼓式。 10.AEBS仅装配制动器型式为盘式/盘式/盘式。 11.轴距3050+1400对应前回转半径2300mm,对应后回转半径2200mm,对应牵引座中心至半挂牵引车辆最前端距离4800mm。 12.轴距3050+1400仅装配ABS+ESC，型号为ABS 8，悬架为非独立式钢板弹簧/非独立式钢板弹簧,制动器型式为鼓式/鼓式/鼓式。 |

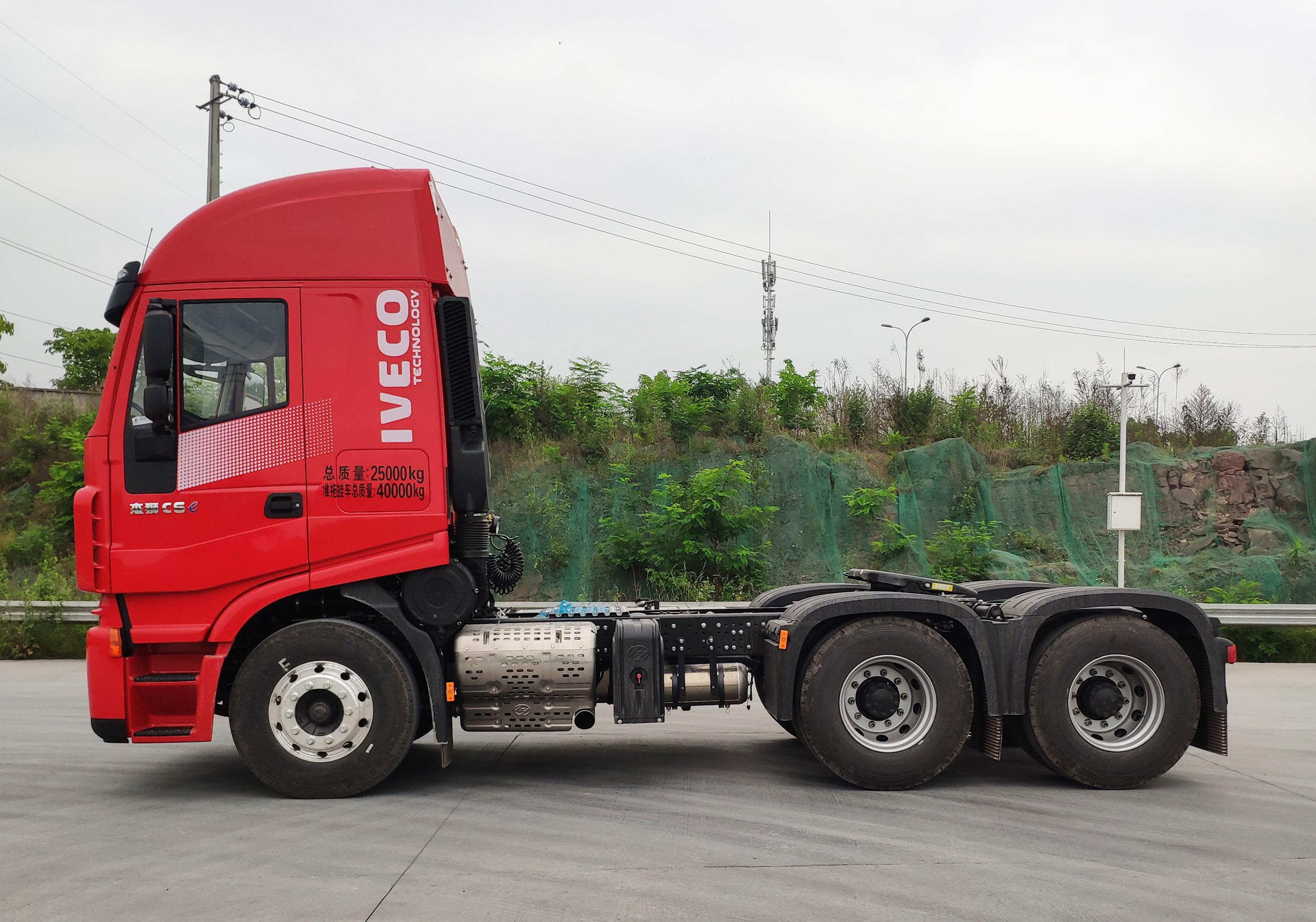

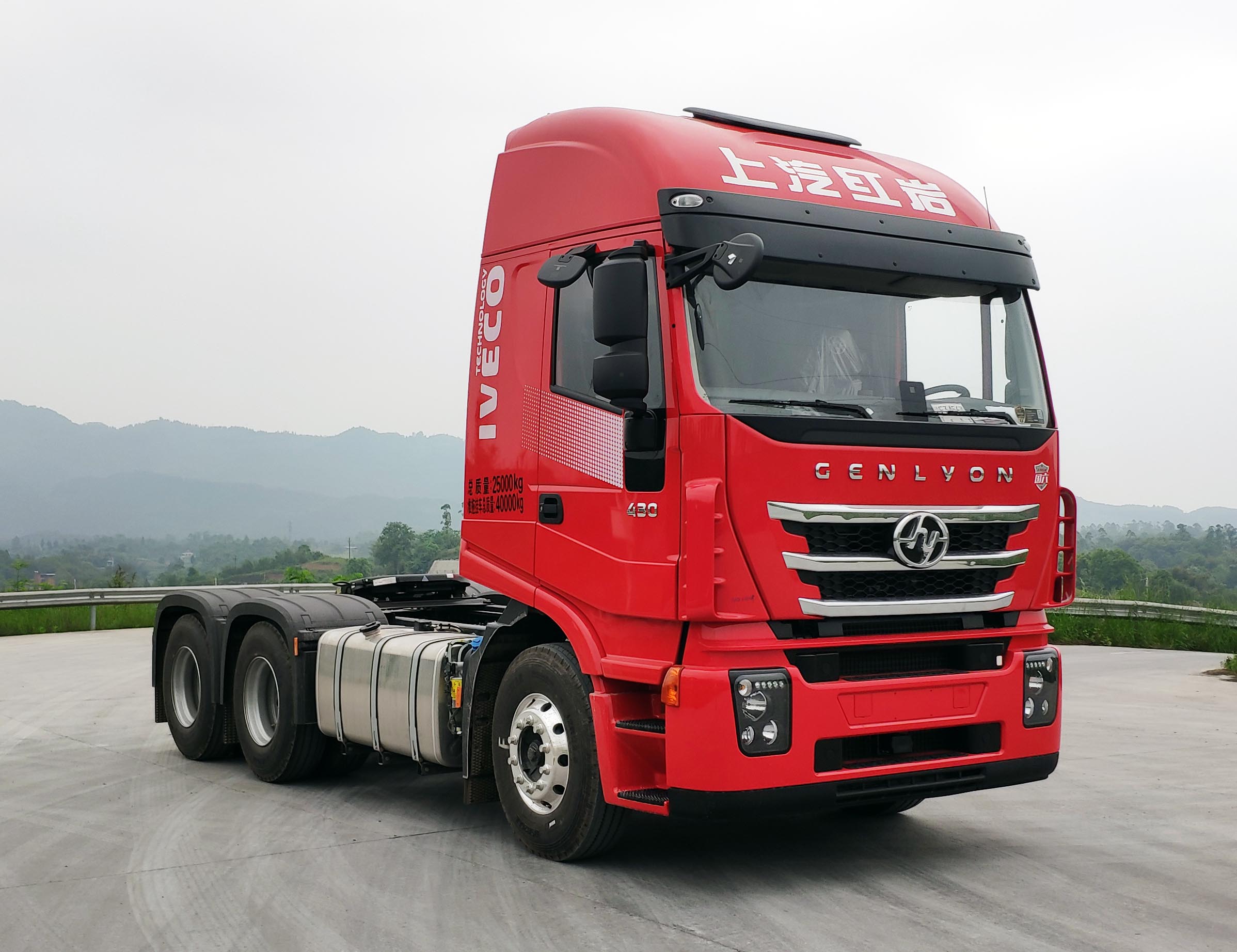

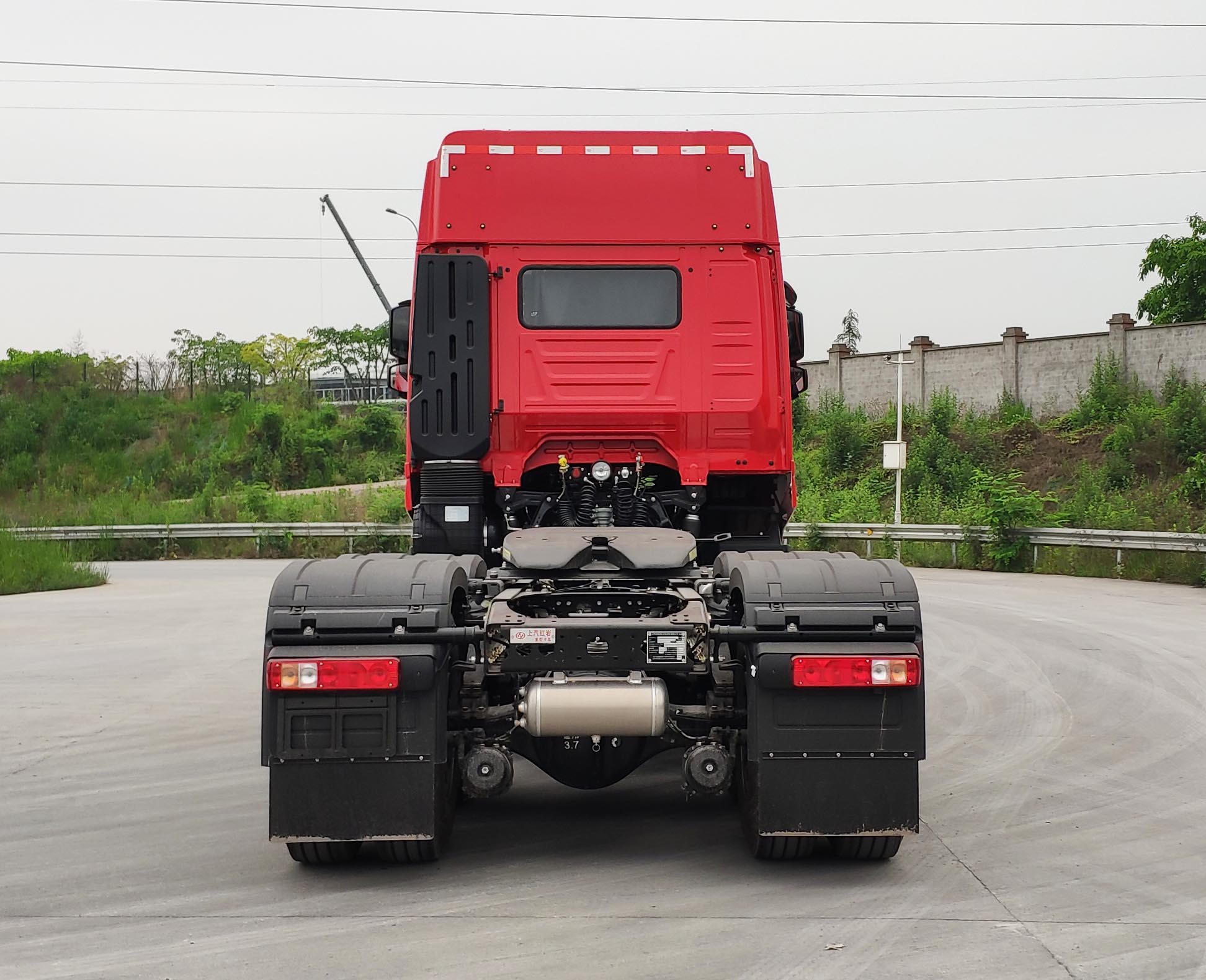

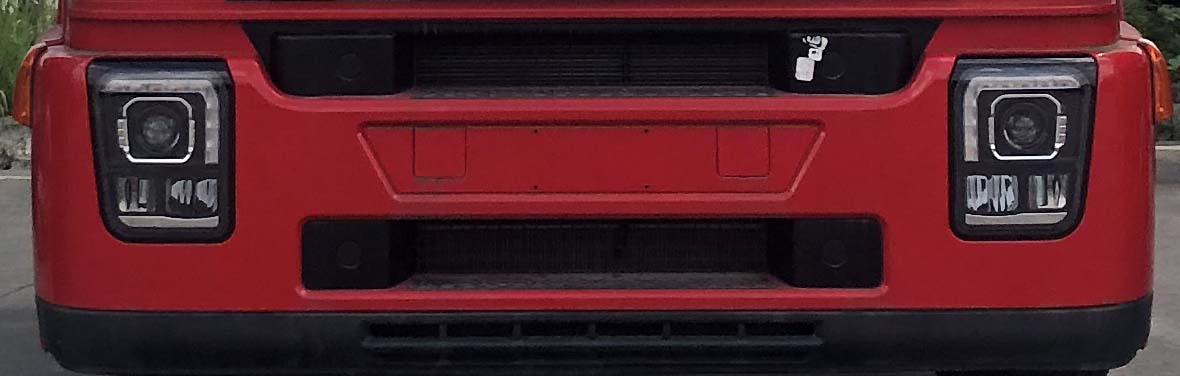

| 选装照片 |

|
