道路运输车辆达标车型配置、参数表（牵引车辆）
|
|||||||||||
| 达标车型编号 公示中 |
| 生产企业 | 东风柳州汽车有限公司 | ||||||||||
| 产品型号 | LZ4250H7DM1 | 产品名称 | 牵引汽车 | ||||||||
| 底盘型号 | 不适用 | 发动机型号 | WP13NG430E61,WP13NG460E61,6K1343N-60,6K1346N-60,6K1350N-60,15NNS6B530A,6K1348N-60,WP13NG480E61,15NNS6B550A,15NNS6B580A,YCK15570N-60A,YCK14540N-60 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 7390,7890,7490×2525,2460×3690,3900,3940,3790,3600,3000,2800 | 货厢栏板内尺寸（长×宽×高）（mm） | 不适用 | ||||||||
| 总质量（kg） | 25000 | 整备质量（kg） | 8800,9300,9650 | ||||||||
| 准拖挂车总质量（kg） | 40000,39570,39220 | 最高车速（km/h） | 89 | ||||||||
| 燃料种类 | LNG | 机械连接装置型号 | FW50-2（JSK35DVS-22）,FW50-3（JSK39DV-28）,BH-QD50,LQFW50S-175-20-Q6 | ||||||||
| 驱动型式 | 6×4 | 转向轴数量（个） | 1 | ||||||||
| 轮胎规格 | 12R22.5 18PR,11.00R20 18PR,12.00R20 16PR,295/80R22.5 18PR | ||||||||||
| 轮胎数量（个） | 2/4/4 | 前下部防护装置 | 有 | ||||||||
| 侧面防护装置 | 不适用 | 后下部防护装置 | 不适用 | ||||||||
| 车身反光标识 | 有 | 尾部标志板数量 | 不适用 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 缓速器或其他辅助制动装置 | 发动机制动（缸内）,发动机制动（缸内）+液力缓速器 | 电涡流缓速器自动灭火装置 | 不适用 | ||||||||
| 电涡流缓速器隔热装置 | 不适用 | 电涡流缓速器报警系统 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 汽车导静电橡胶拖地带 | 有 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 燃气瓶数量及位置（燃气汽车） | 1,2/驾驶室后部1横向布置,驾驶室后部2横向布置 | ||||||||
| 载荷布置标识 | 不适用 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动器型式 | 鼓式/鼓式/鼓式 | 压力测试连接器数量（储气筒）（个） | 3 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 温度监控装置 | 不适用 | 卫星定位系统车载终端型号 | GK-110R7-G1A,GK-110R7-G3A,CLG1E | ||||||||
| 驾驶室轮胎爆胎应急安全装置标示 | 不适用 | 气体泄漏报警装置型号（燃气汽车） | 3820410-DFLZ | ||||||||
| 轮胎爆胎应急安全装置型号 | 不适用 | 轮胎气压监测系统型号 | 不适用 | ||||||||
| 制动器衬片更换报警装置 | 有 | 制动储气筒额定工作气压（kPa） | 1000,1200 | ||||||||
| 防抱制动装置（ABS） | 有 | 防抱制动装置（ABS）信号报警装置 | 有 | ||||||||
| 电子稳定性控制系统（ESC）型号 | ABS 8,CM-ESC | 车辆前向碰撞预警系统型号 | 3603030A005 | ||||||||
| 车道偏离预警系统（LDWS）型号 | 3603030A005 | 自动紧急制动系统（AEBS）型号 | 不适用 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 右转弯提示音装置 | 有 | ||||||||
| 牵引座承载面离地高度（mm） | 1305 | 与半挂牵引车匹配的半挂车牵引销规格 | 50号 | ||||||||
| 半挂牵引车前回转半径（mm） | 2300 | 与半挂牵引车匹配的半挂车前回转半径（≤mm） | 2040 | ||||||||
| 半挂牵引车后回转半径（mm） | 2050 | 与半挂牵引车匹配的半挂车间隙半径（≥mm） | 2150 | ||||||||
| 制动响应时间A（s） | 0.60 | 制动响应时间B（s） | 0.40 | ||||||||
| 牵引座中心至半挂牵引车辆最前端的距离（mm） | 5750,6250,5850 | 与半挂牵引车匹配的半挂车牵引销中心轴线到半挂车最后端水平距离（≤mm） | 11350,10850,11250 | ||||||||
| 牵引杆连接器型号 | 不适用 | 牵引杆连接器中心离地高度（mm） | 不适用 | ||||||||
| 牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 与牵引货车匹配的中置轴挂车前回转半径（≥mm） | 不适用 | ||||||||
| 综合燃料消耗量（L/100km） | 不适用 | ||||||||||
| 危险货物运输车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧/非独立式钢板弹簧,非独立式空气悬架 | ||||||||
| 排气管出口位置 | 不适用 | ||||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 选装H5面罩,选装H7B面罩,选装H5B平项、高顶驾驶室,选装备胎装配位置,选装熏黑大灯,选装发光商标,选装银色前格栅,选装黑色前面板,选装车门下饰板,选装前格栅外形,选装后视镜,选装空滤进气道,选装绿色玻璃,选装挡雨板,选装侧窗,选装遮阳罩,选装金色字牌,选左侧无储气筒布置,可选左侧水箱布置位置、油箱布置位置,可选后处理隔热罩外形,可选气瓶盖外形,可选牵引座照片,可选新车贴,可选侧志标灯位置,可选左侧进气道单侧进气,可选储气筒布置位置,可选气瓶外观,可选门下饰板,翼子板状态和无门下饰板,可选包角板外形,可选无车门贴膜,可选前保格栅形状,可选膨胀水箱位置,选装H5平顶驾驶室,装平顶驾驶室时,其外形尺寸高为3000或2800,装高顶驾驶室时,其外形尺寸高为3690或3600,当装导流罩时,其外形尺寸高为3790,3900或3940.汽车列车总质量为:49000(对应整备质量9300,9650),48930(对应整备质量8800)。发动机WP13NG430E61,WP13NG460E61,WP13NG480E61对应辅助制动装置型号为WPCRB01,WPCRB01+FHB400;发动机6K1343N-60,6K1346N-60,6K1350N-60,6K1348N-60,YCK14540N-60,YCK15570N-60A对应辅助制动装置型号YCHEB,YCHEB+FHB400;发动机15NNS6B530A,15NNS6B550A,15NNS6B580A对应辅助制动装置型号DCEC-GNZD+FHB400,DCEC-GNZD,DCEC-GNZD+VR115CT.可选LED光源大灯,可选灰色前面板,可选顶置空调,轴距/牵引座中心至半挂牵引车辆最前端的距离/与半挂牵引车匹配的半挂车牵引销中心轴线到半挂车最后端水平距离对应关系:3800+1350/5750/11350,4300+1350/6250/10850,3900+1350/5850/11250。3800+1350和3900+1350轴距仅配非独立式钢板弹簧,1820后轮距仅配3800+1350轴距和ESC型号:CM-ESC,ABS 8 | ||||||||||

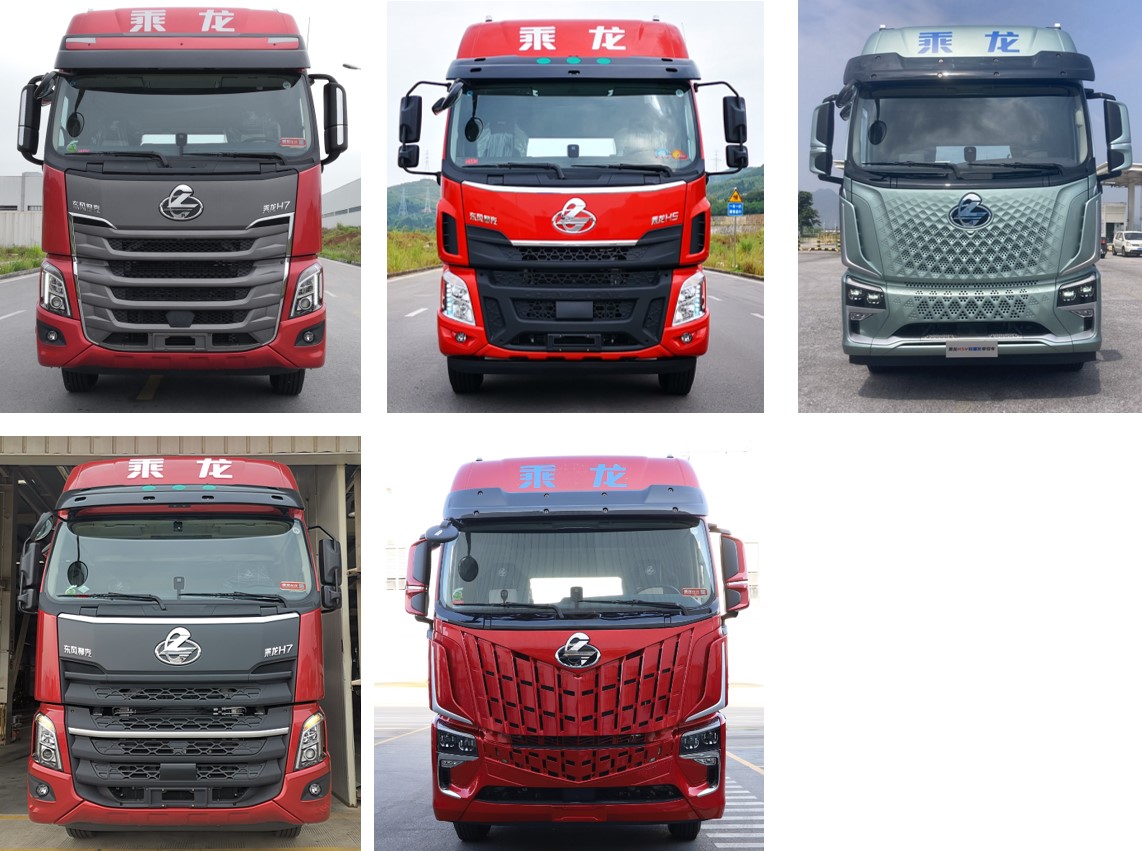

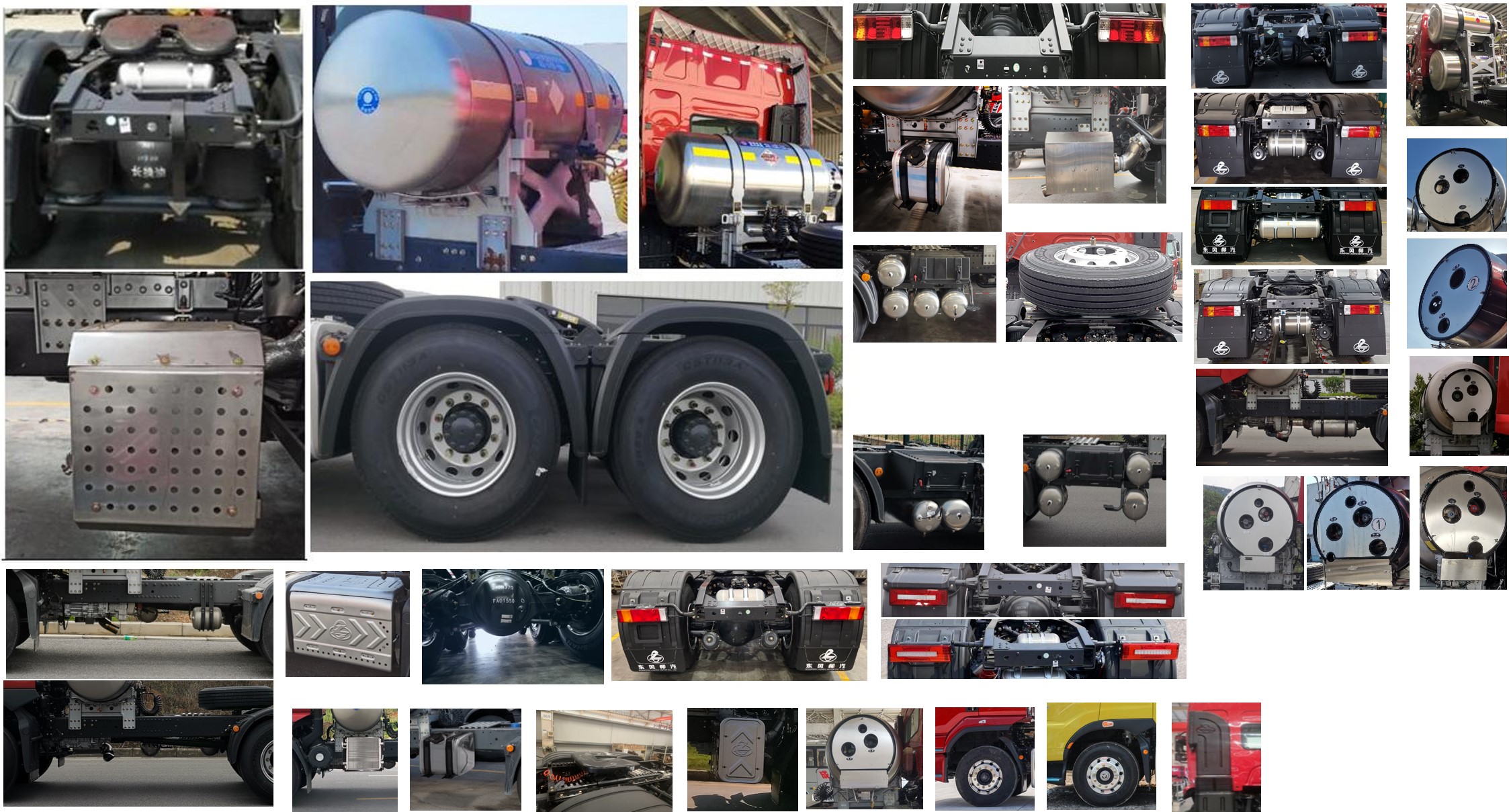

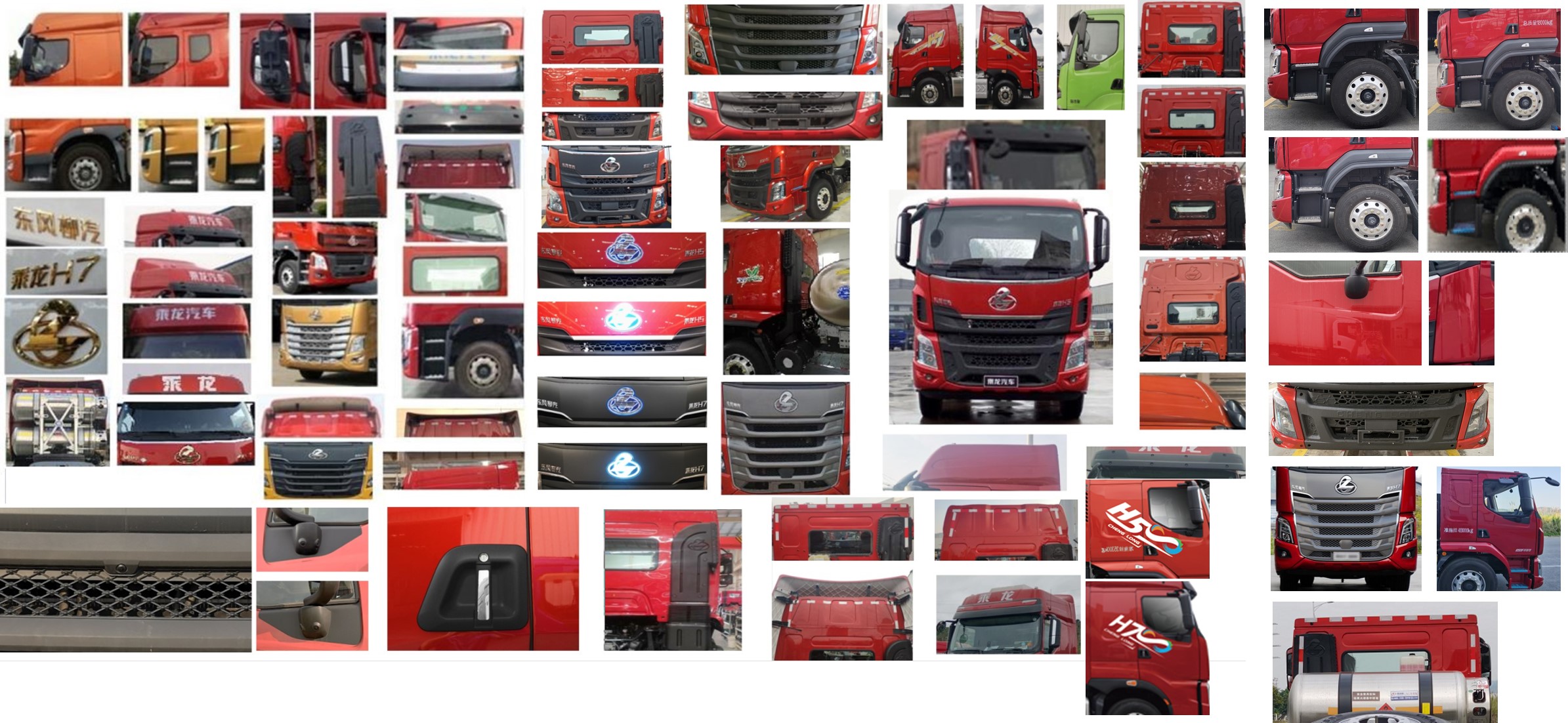

| 选装照片 |

|
||||||||||
