道路运输车辆达标车型配置、参数表（牵引车辆）
|
|||||||||||
| 达标车型编号 公示中 |
| 生产企业 | 东风柳州汽车有限公司 | ||||||||||
| 产品型号 | LZ4180H7AC1 | 产品名称 | 牵引汽车 | ||||||||
| 底盘型号 | 不适用 | 发动机型号 | Z14NS6B480,Z14NS6B520,L9NS6B400,YCK11460-60,Z12NS6B480F,Z13NS6B520F,Z14NS6B600 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 6040,6240,6250,6450×2525×3530,3600,3670,3740,3800,3870,3960 | 货厢栏板内尺寸（长×宽×高）（mm） | 不适用 | ||||||||
| 总质量（kg） | 17995 | 整备质量（kg） | 6800,6600 | ||||||||
| 准拖挂车总质量（kg） | 35000,35200 | 最高车速（km/h） | 89,100 | ||||||||
| 燃料种类 | 柴油 | 机械连接装置型号 | FW50-2（JSK35DVS-22）,FW50-3（JSK39DV-28）,BH-QD50,JSKFW50S-172-20 | ||||||||
| 驱动型式 | 4×2 | 转向轴数量（个） | 1 | ||||||||
| 轮胎规格 | 295/80R22.5 16PR，295/80R22.5 18PR,12R22.5 16PR，12R22.5 18PR,315/70R22.5 18PR,315/70R22.5 20PR,315/60R22.5 18PR,315/60R22.5 20PR | ||||||||||
| 轮胎数量（个） | 2/4 | 前下部防护装置 | 有 | ||||||||
| 侧面防护装置 | 不适用 | 后下部防护装置 | 不适用 | ||||||||
| 车身反光标识 | 有 | 尾部标志板数量 | 不适用 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 缓速器或其他辅助制动装置 | 发动机制动（缸内）,发动机制动（缸内）+液力缓速器 | 电涡流缓速器自动灭火装置 | 不适用 | ||||||||
| 电涡流缓速器隔热装置 | 不适用 | 电涡流缓速器报警系统 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 汽车导静电橡胶拖地带 | 不适用 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 燃气瓶数量及位置（燃气汽车） | 不适用 | ||||||||
| 载荷布置标识 | 不适用 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动器型式 | 盘式,鼓式/鼓式 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（制动气室）（个） | 4 | ||||||||
| 温度监控装置 | 不适用 | 卫星定位系统车载终端型号 | GK-110R7-G1A,GK-110R7-G3A,CLG1E | ||||||||
| 驾驶室轮胎爆胎应急安全装置标示 | 有 | 气体泄漏报警装置型号（燃气汽车） | 不适用 | ||||||||
| 轮胎爆胎应急安全装置型号 | YJ-3101 | 轮胎气压监测系统型号 | 3685010-DFLZ,3700120-DFLZ | ||||||||
| 制动器衬片更换报警装置 | 有 | 制动储气筒额定工作气压（kPa） | 1000,1200 | ||||||||
| 防抱制动装置（ABS） | 有 | 防抱制动装置（ABS）信号报警装置 | 有 | ||||||||
| 电子稳定性控制系统（ESC）型号 | EBS5,ABS 8,CM-ESC | 车辆前向碰撞预警系统型号 | 3603030A005,FLR25 FLC25,NRA-AEBS,1001400005,Plus-AEBS,BOSCH-AEBS | ||||||||
| 车道偏离预警系统（LDWS）型号 | 3603030A005,FLC25,X-CUBE-T,1101100119,Plus-AEBS,BOSCH-AEBS | 自动紧急制动系统（AEBS）型号 | FLR25 FLC25,NRA-AEBS,1001400005 | ||||||||
| 电子制动系统（EBS）控制器型号 | EBS5 | 右转弯提示音装置 | 有 | ||||||||
| 牵引座承载面离地高度（mm） | 1130,1230,1180 | 与半挂牵引车匹配的半挂车牵引销规格 | 50号 | ||||||||
| 半挂牵引车前回转半径（mm） | 2300,2500 | 与半挂牵引车匹配的半挂车前回转半径（≤mm） | 2040 | ||||||||
| 半挂牵引车后回转半径（mm） | 1550 | 与半挂牵引车匹配的半挂车间隙半径（≥mm） | 1650 | ||||||||
| 制动响应时间A（s） | 0.60 | 制动响应时间B（s） | 0.40 | ||||||||
| 牵引座中心至半挂牵引车辆最前端的距离（mm） | 4875,5075 | 与半挂牵引车匹配的半挂车牵引销中心轴线到半挂车最后端水平距离（≤mm） | 12000 | ||||||||
| 牵引杆连接器型号 | 不适用 | 牵引杆连接器中心离地高度（mm） | 不适用 | ||||||||
| 牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 与牵引货车匹配的中置轴挂车前回转半径（≥mm） | 不适用 | ||||||||
| 综合燃料消耗量（L/100km） | 40.2(Z14NS6B520),40.2(Z14NS6B480),40.0(L9NS6B400),40.1(YCK11460-60),37.7(Z12NS6B480F),38.6(Z13NS6B520F),39.8(Z14NS6B600) | ||||||||||
| 危险货物运输车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧/非独立式空气悬架,非独立式钢板弹簧 | ||||||||
| 排气管出口位置 | 不适用 | ||||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 车型选装H5高顶驾驶室,H7高顶驾驶室,H5B高顶驾驶室,选装导流罩,选装H5面罩,选装H7面罩。当装高顶驾驶室时,其外形尺寸高为3530或3600,当选装高顶驾驶室带导流罩时,其外形尺寸高为3600或3670或3740或3800或3870或3960。整车长度/轴距/后悬对应关系为:6450/4000/925,6250/3800/925,6240/4000/715,6040/3800/715。Z12NS6B480F、Z13NS6B520F、Z14NS6B600发动机仅配自动档变速器。L9NS6B400、Z12NS6B480F发动机仅配DCEC-GNZD辅助制动装置。Z14NS6B600发动机仅配整车长度6040或6240。可选后空气悬架,可选金色字牌,可选挡雨板,可选银色前格栅,可选前格栅外形,可选侧护裙,可选上车踏板及翼子板,可选车门下饰板,可选导流罩外形,可选后处理带隔热板,可选双加油口油箱,可选新驾驶室面罩,可选发光商标,可选驾驶室顶部“乘龙”标志,可选空滤进气道,可选尾灯外形,可选后围外形,可选后舱挡板,可选LED大灯,可选灰色前面板,可选铁储气筒,可选车贴,可选车门把手,可选视频监控摄像头,可选顶置空调,可选储气筒布置,可选鼓后围驾驶室,可选备胎装配位置,可选遮阳罩外型,可选单油箱,可选尿素罐布置,可选柴滤布置,可选后轮挡泥板外形,可选雷达、摄像头及传感器,可选驾驶室后置水冷设备,可选包角板外形,可选车门黑贴膜,可选前保下导流板,可选立式电瓶框,可选驾驶室后置尿素罐.配H5驾驶室时,仅对应最高车速89km/h,仅装配车道偏离及前向碰撞预警系统.最高车速为89km/h,后悬架型式为空气悬架,制动器型式为鼓式/鼓式时,ABS/ESC型号为ABS 8或CM-ESC,无轮胎爆胎应急安全装置,无胎压监测,整车长度为6040或6240;最高车速为89km/h,后悬架型式为空气悬架,制动器型式为盘式/鼓式时,ABS/ESC型号为ABS 8,无轮胎爆胎应急安全装置,无胎压监测,整车长度为6040或6240,轮胎型号为295/80R22.5 16PR,295/80R22.5 18PR,12R22.5 16PR,12R22.5 18PR;最高车速为89km/h,后悬架型式为非独立式钢板弹簧时,ABS/ESC型号为CM-ESC,制动器型式为鼓式/鼓式,无轮胎爆胎应急安全装置,无胎压监测,整车长度为6450或6250;最高车速为100km/h,后悬架型式仅为空气悬架,对应装有EBS、AEBS,EBS/ESC型号为EBS5,制动器型式为盘式/鼓式,前轴轮胎装有爆胎应急安全装置和胎压检测,整车长度为6040或6240,轮胎型号为295/80R22.5 16PR,295/80R22.5 18PR,12R22.5 16PR,12R22.5 18PR,配H7驾驶室。YCK11460-60不配ECE12变速器,不配2.438,2.688主减速比。 | ||||||||||

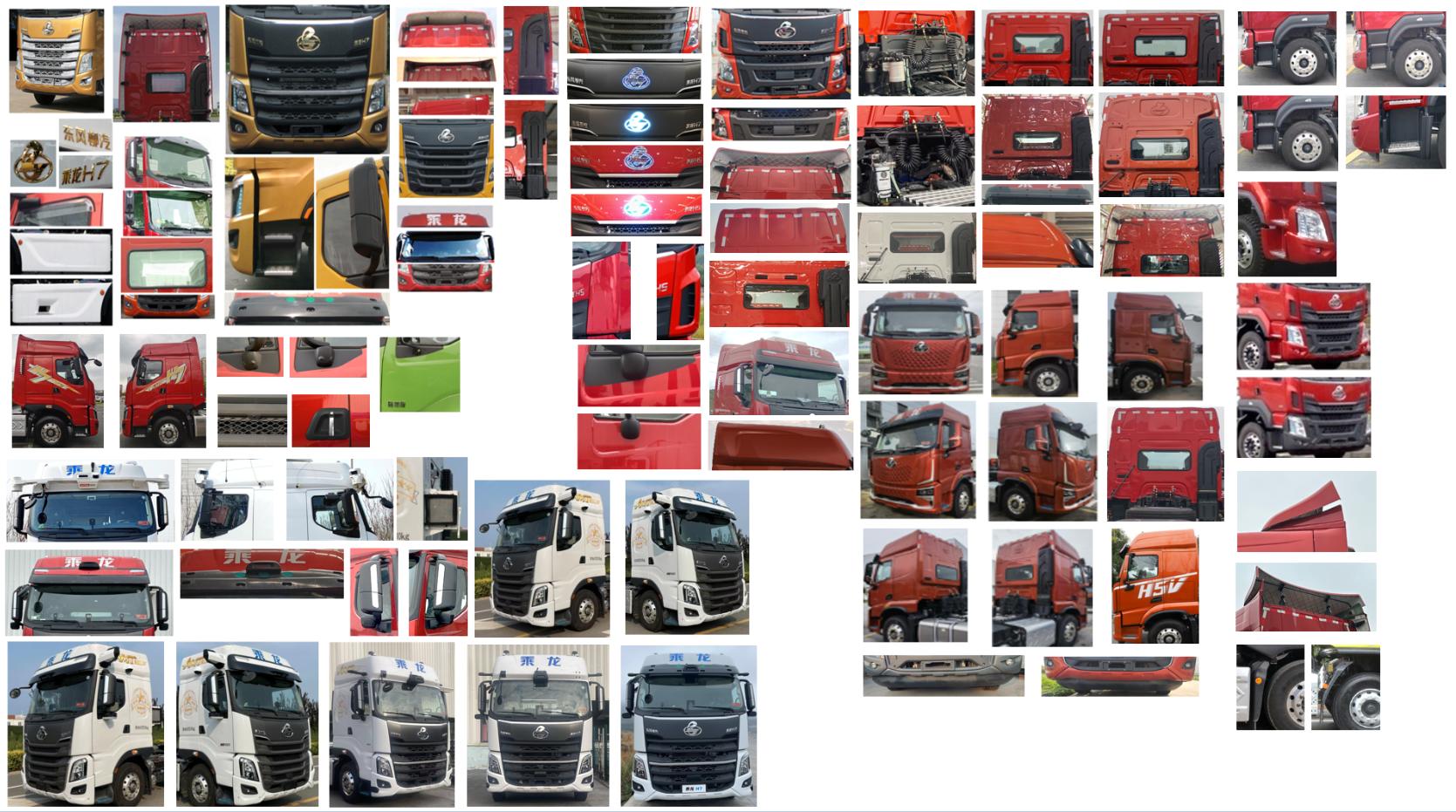

| 选装照片 |

|
||||||||||
