| 生产企业 |
山东郓城荣事达挂车制造有限公司 |
| 产品型号 |
RSD9400ZHX |
产品名称 |
自卸半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
9500,9000,8800,8500,8200,8000×2500,2550×3900,3800,3700,3600,3500,3400,3300,3200,3100,3000 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
8800,8300,8100,7800,7500,7300×2490,2470,2450,2430,2400,2380,2350×600,550,500,305 |
| 总质量（kg） |
40000 |
整备质量（kg） |
7000,6640,6370 |
| 支撑装置型号 |
YHD28T,THD28T,SQ28,FW28,ZLD28T,A400C,YX-D28T,24T（20/16）,HJD28T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
SQKP50#,KZ10,LSYH-Z50-10,KZ15,50型,KPB |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1250 |
| 半挂车前回转半径（mm） |
1793,1596,1737,1521,1639,1479,1576,1719,1500,1620,1458,1608,1469,1588,1448 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2350 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2190 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
8240,8040,7820,7670,7470,7250 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
1.该车自卸方式为后卸,选装前部样式及栏板样式,选装后部样式,货箱选装电动篷布.选装后翻转座样式,选装后门吊钩样式,选装液压油箱安装位置,选装挡泥板样式,选装侧防护样式; 2车长/前悬/轴距/后悬/前回转半径/牵引销中心轴线到半挂车最后端水平距离尺寸对应系:9500/1260/4120+1310+1310/1500/1793/8240,9000/960/4120+1310+1310/1300/1596/8040,9000/1180/4000+1310+1310/1200/1737/7820,8500/830/3950+1310+1310/1100/1521/7670,8500/1030/3850+1310+1310/1000/1639/7470,8000/750/3750+1310+1310/880/1479/7250,8500/1030/3750+1310+1310/1100/1639/7470,8800/980/4000+1310+1310/1200/1608/7820,8200/730/3750+1310+1310/1100/1469/7470; 3.车宽/前悬/前回转半径对应关系为:2550/1260/1793,2550/1260/1793,2550/960/1596,2550/1180/1737,2550/830/1521,2550/1030/1639,2550/750/1479,2500/960/1576,2500/1180/1719,2500/830/1500,2500/1030/1620,2500/750/1458,2550/980/1608,2550/730/1469;2500/980/1588,2500/730/1448. 4.整备质量与载质量对应关系：7000/33000,6640/33360,6370/33630 |

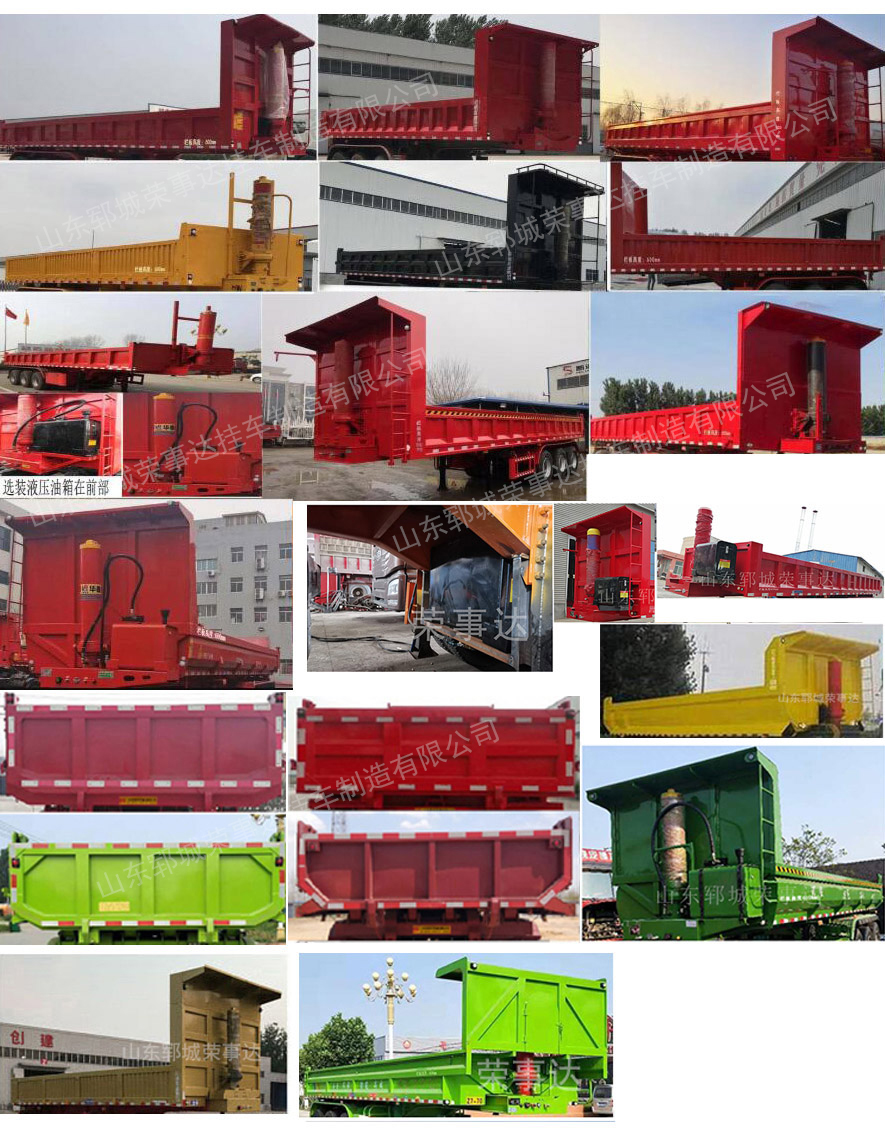

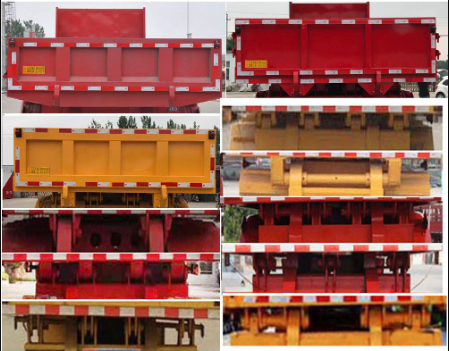

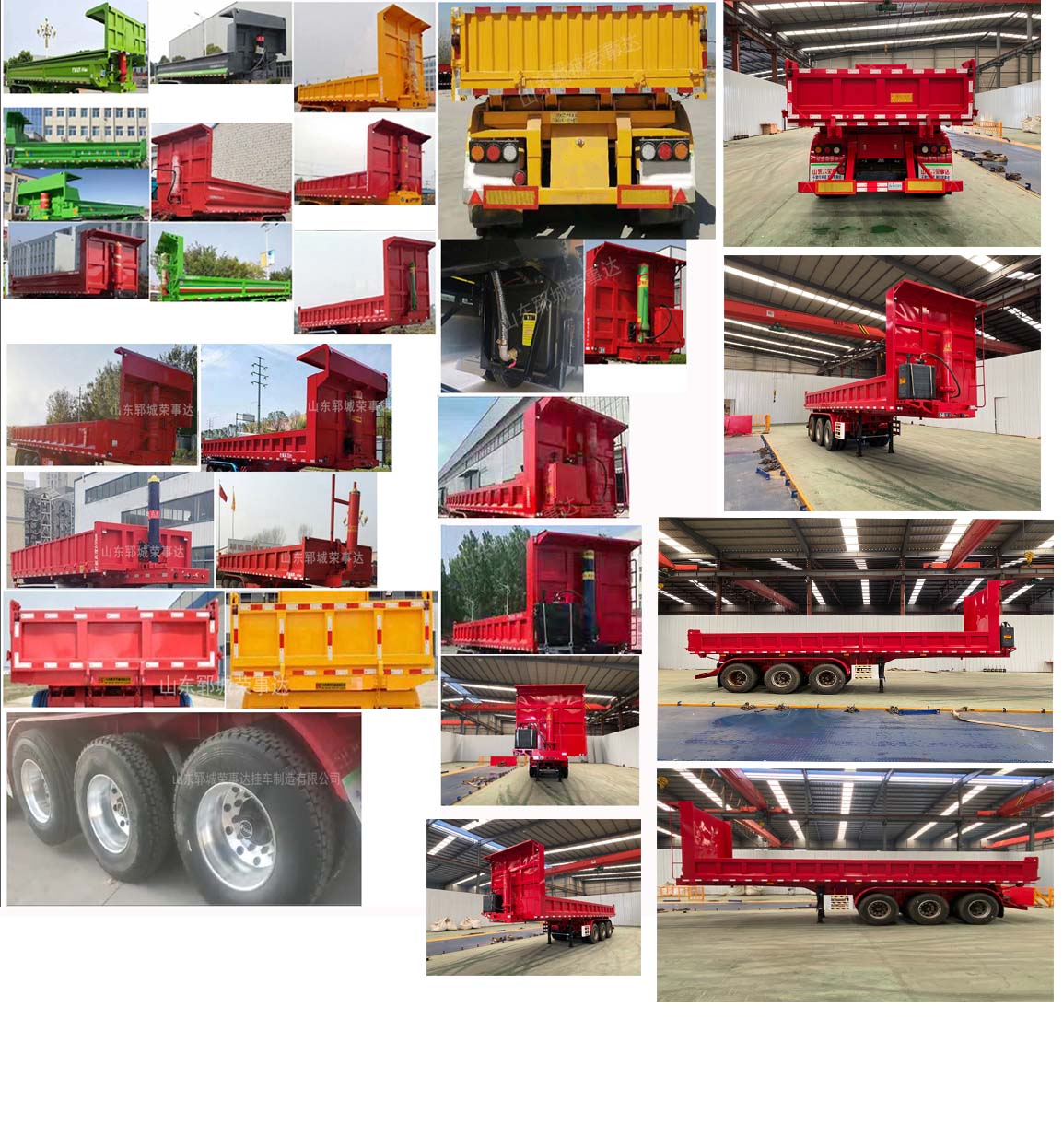

| 选装照片 |

|
