| 生产企业 |
通亚汽车制造有限公司 |
| 产品型号 |
CTY9403GFLT37 |
产品名称 |
中密度粉粒物料运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
9500,9250,9000,8800,8720,8600,8500,8400,8300×2550×4000,3950,3900,3850,3800 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
38.5 |
| 总质量（kg） |
40000 |
整备质量（kg） |
5900,5750,5600,5400 |
| 支撑装置型号 |
YHD28T,FW28,FW28,YX-D28T,YX-D20T,A300C,A400C,A440,E100,28T(XZ80000/35/25),24T(22/20/16),华硕达28T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR,11.00R20 16PR,12R22.5 16PR |
| 轮胎数量（个） |
4/2/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
KZ10,LSYH-Z50-10 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1280 |
| 半挂车前回转半径（mm） |
1730,1786,1916,1961,1772,1828,2007,1737,1779,1835,1821,1879,1664,1652,1704,1359,1389,1469,1381,1413,1500,1431,1459,1352,1489,1405,1440,1346,1366,1397,1422 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2100 |
| 半挂车间隙半径（mm） |
2370 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
8330,8250,8070,8010,8270,8190,7950,7930,7870 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
整备质量/载质量(kg)参数对应关系为:5900/34100,5750/34250,5600/34400,5400/34600;第2轴为非提升车桥;选装车辆前部不加装机组,选装爬梯安装位置及个数,选装后封头下部挡板样式(弧形或平板或小工具箱),选装管道样式,选装机组样式;外形尺寸长/半挂车牵引销到车辆最前端距离/轴距/后悬/前回转半径/半挂车牵引销到车辆最后端的距离(mm)参数对应关系为： 9500/1170/4880+1310+1310/830/1730/8330,9500/1250/4800+1310+1310/830/1786/8250,9500/1430/4620+1310+1310/830/1916/8070,9500/1490/4560+1310+1310/830/1961/8010,9500/1230/4880+1310+1310/770/1772/8270,9500/1310/4800+1310+1310/770/1828/8190,9500/1490/4620+1310+1310/770/1961/8010,9500/1550/4560+1310+1310/770/2007/7950,9250/1180/4620+1310+1310/830/1737/8070,9250/1240/4560+1310+1310/830/1779/8010,9250/1320/4480+1310+1310/830/1835/7930,9250/1240/4620+1310+1310/770/1779/8010,9250/1300/4560+1310+1310/770/1821/7950,9250/1380/4480+1310+1310/770/1879/7870,9000/1070/4480+1310+1310/830/1664/7930,9000/1050/4560+1310+1310/770/1652/7950,9000/1130/4480+1310+1310/770/1704/7870,8800/470/4880+1310+1310/830/1359/8330,8800/550/4800+1310+1310/830/1389/8250,8800/730/4620+1310+1310/830/1469/8070,8800/530/4880+1310+1310/770/1381/8270,8800/610/4800+1310+1310/770/1413/8190,8800/790/4620+1310+1310/770/1500/8010,8720/470/4800+1310+1310/830/1359/8250,8720/650/4620+1310+1310/830/1431/8070,8720/710/4560+1310+1310/830/1459/8010,8720/450/4880+1310+1310/770/1352/8270,8720/530/4800+1310+1310/770/1381/8190,8720/710/4620+1310+1310/770/1459/8010,8720/770/4560+1310+1310/770/1489/7950,8600/530/4620+1310+1310/830/1381/8070,8600/590/4560+1310+1310/830/1405/8010,8600/670/4480+1310+1310/830/1440/7930,8600/590/4620+1310+1310/770/1405/8010,8600/650/4560+1310+1310/770/1431/7950,8600/730/4480+1310+1310/770/1469/7870,8500/430/4620/1310+1310/830/1346/8070,8500/490/4560+1310+1310/830/1366/8010,8500/570/4480+1310+1310/830/1397/7930,8500/490/4620+1310+1310/770/1366/8010,8500/550/4560+1310+1310/770/1389/7950,8500/630/4480+1310+1310/770/1422/7870,8400/470/4480+1310+1310/830/1359/7930,8400/450/4560+1310+1310/770/1352/7950,8400/530/4480+1310+1310/770/1381/7870,8300/430/4480+1310+1310/770/1346/7870. |

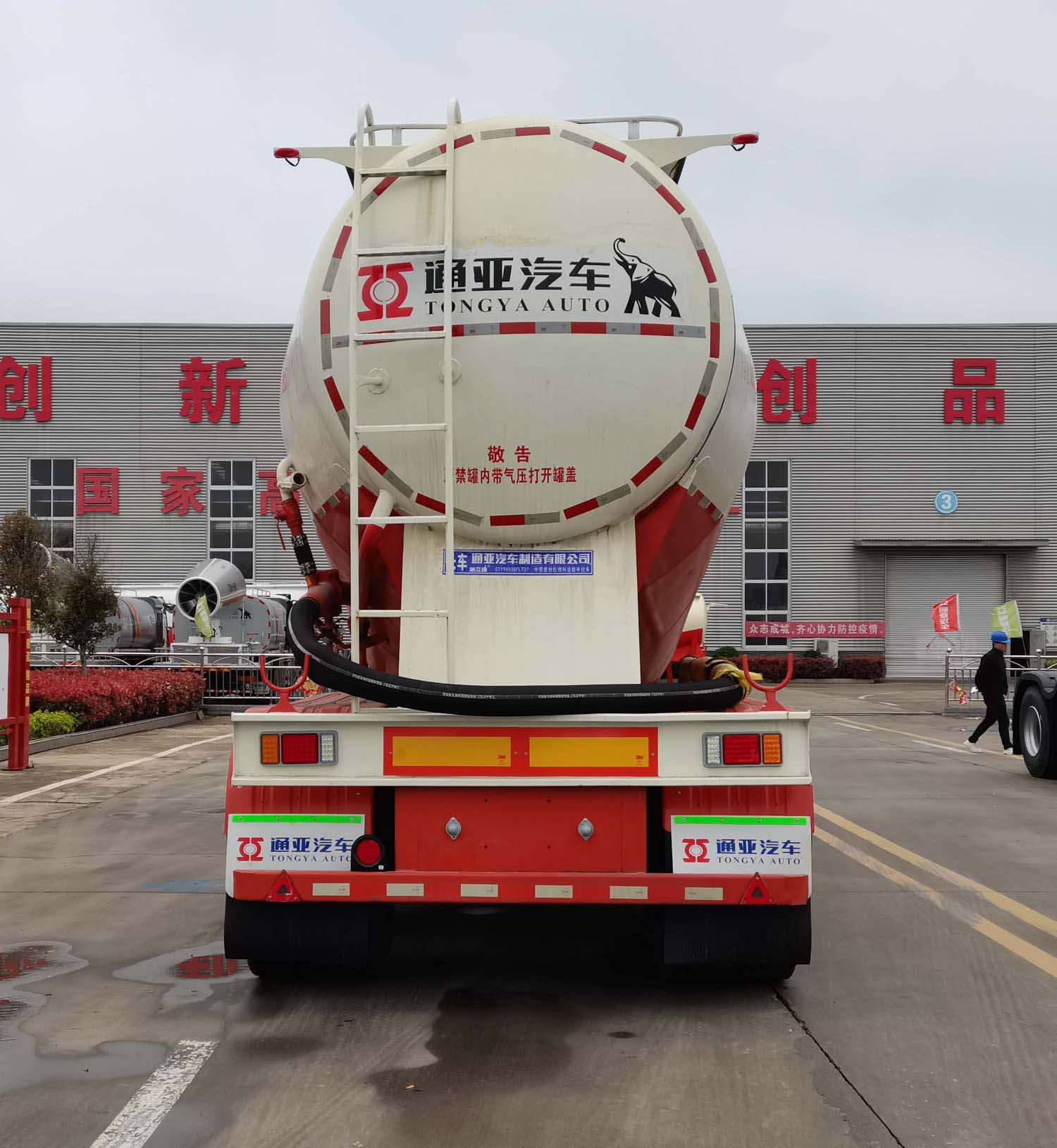

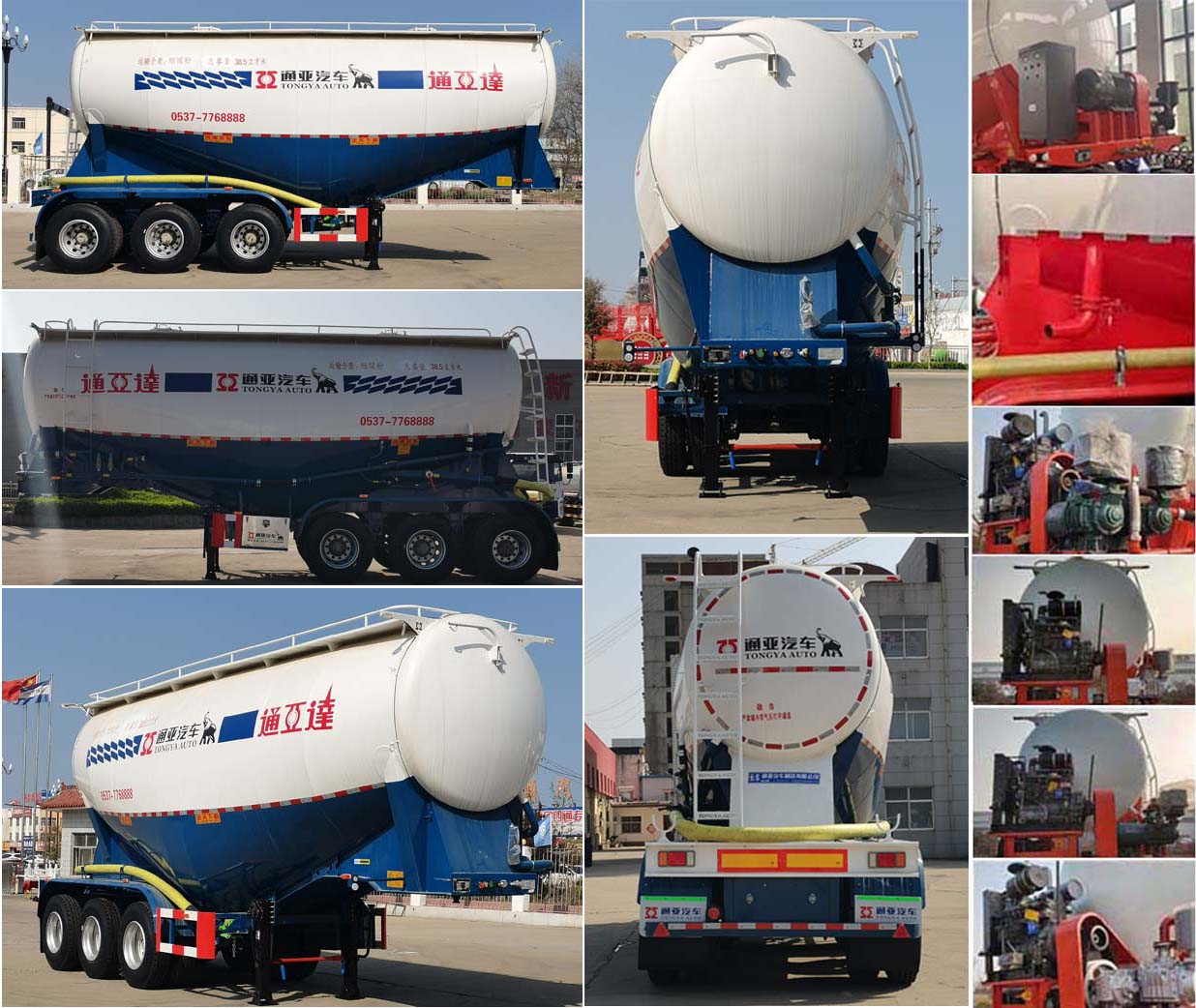

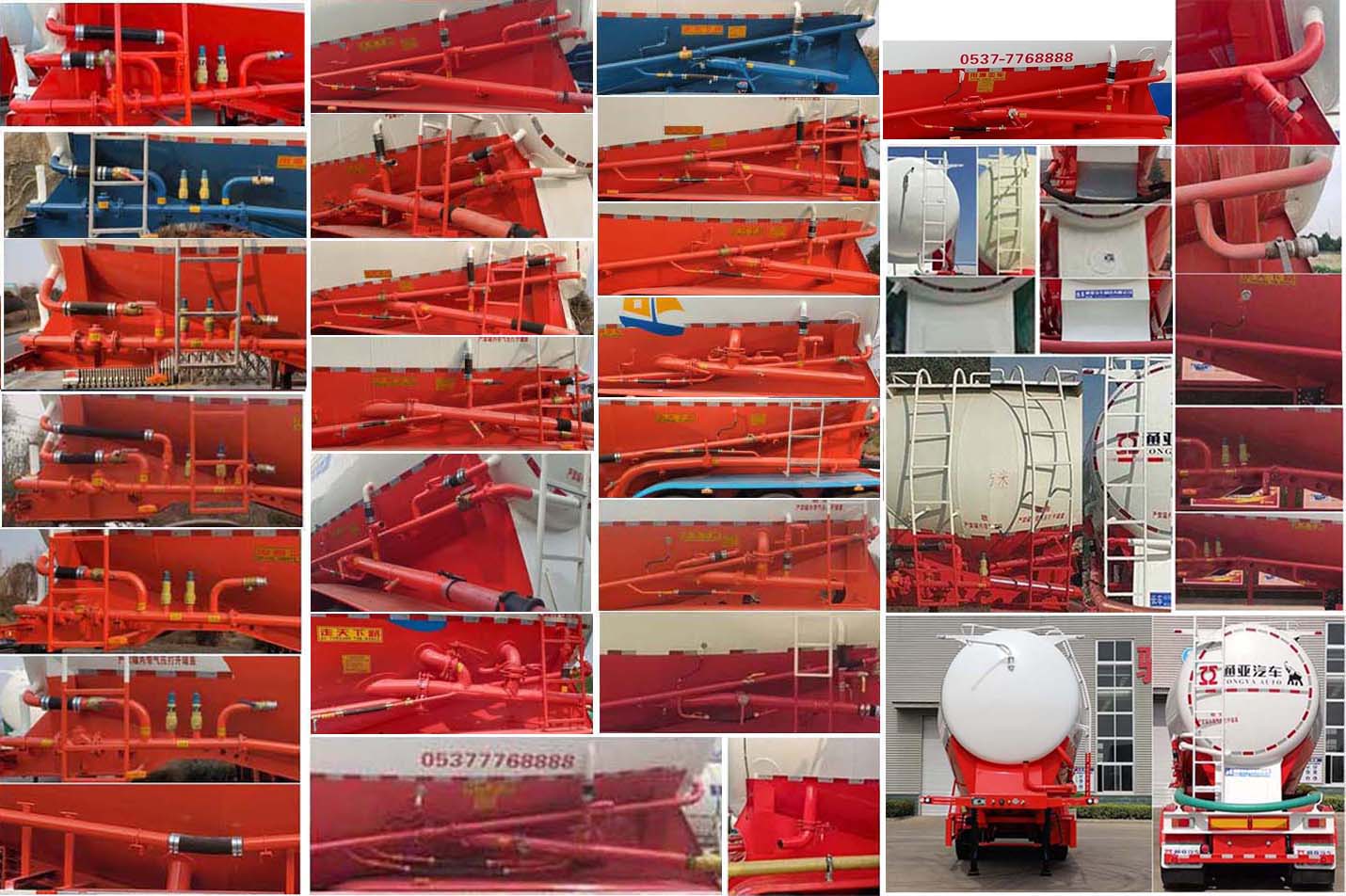

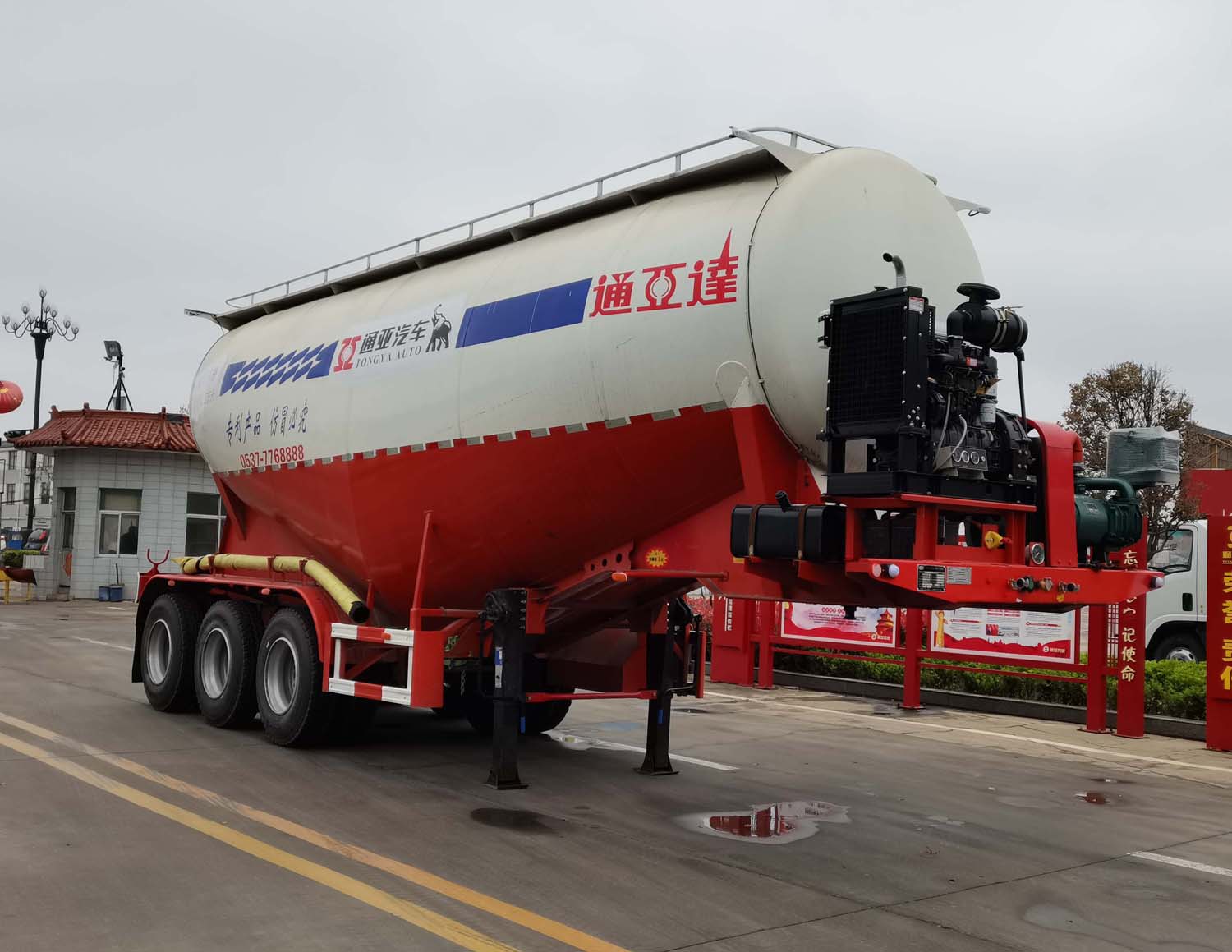

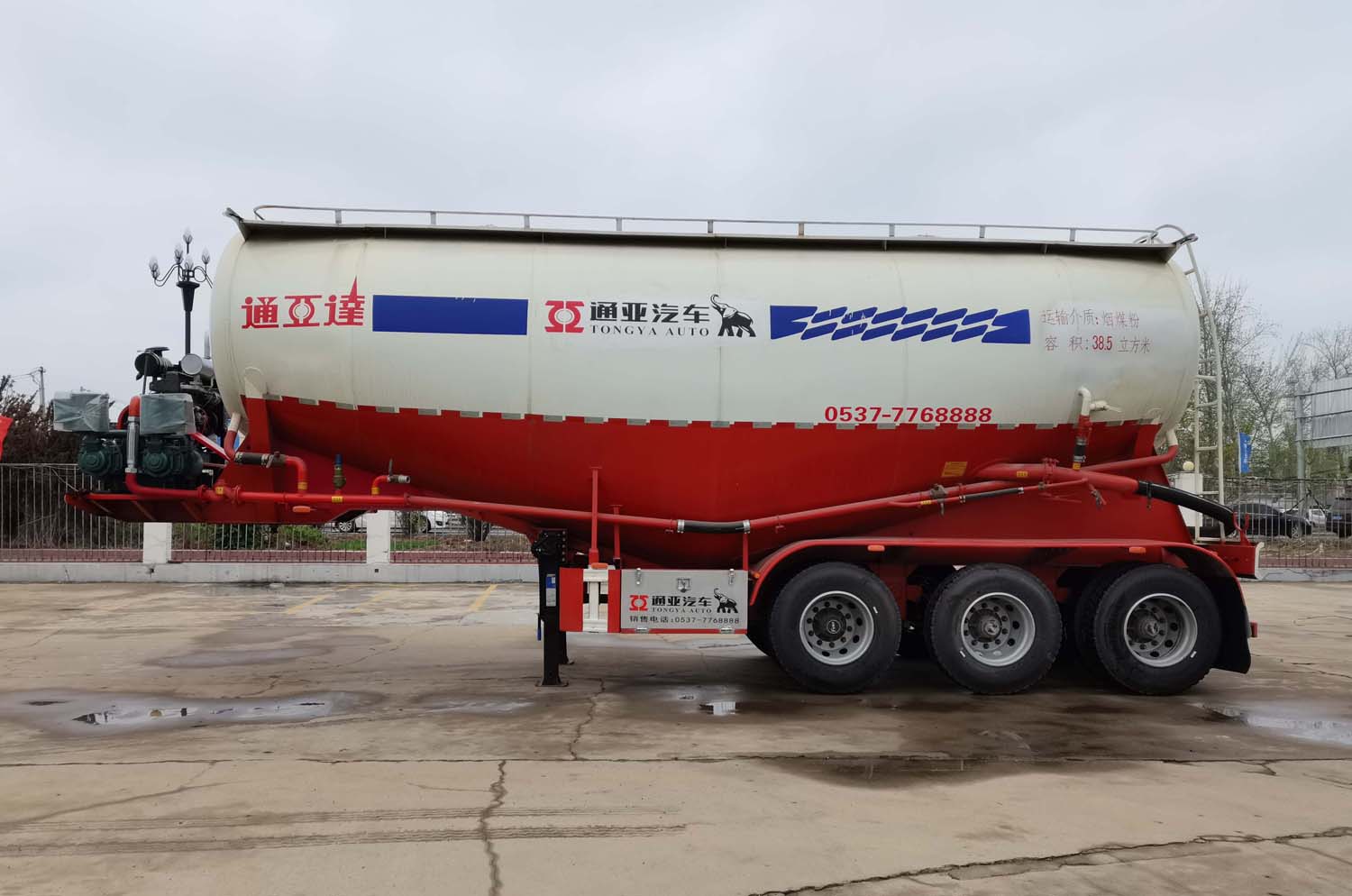

| 选装照片 |

|
