| 生产企业 |
新乡市华烁车辆有限公司 |
| 产品型号 |
XHS9402TPB |
产品名称 |
平板运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
11500,11000,10500×2550,2500×1550,1600,1650,2700,2900,3100,3300,3500 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
11400,10900,10400×2550,2500×—— |
| 总质量（kg） |
40000 |
整备质量（kg） |
5100,5500 |
| 支撑装置型号 |
FW28,FW28,A300C,A400C,E100,A440,28T(XZ80000/35/25),24T(22/20/16),YHD28T,SQ28 |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
28 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
LSYH-Z50-10,BH-KZ50A |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
1821,1894,1751,1620,1684,1665,1601,1803,1733,1877 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2350 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
10200,10100,9800,9700,9500,9400 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |

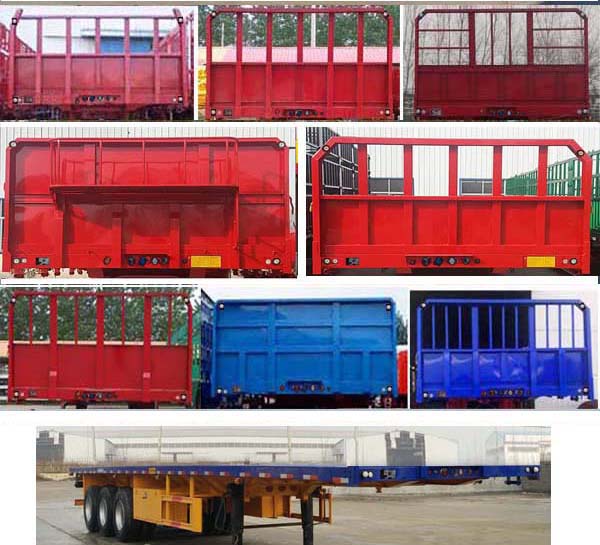

选装前档及前档样式,不安装前档时整车高度为:1550mm,1600mm,1650mm.整车长/货厢长度/牵引销至车辆最前端的距离/轴距/后悬/半挂车前回转半径/车架宽度尺寸对应关系:11500/11400/1300/5780+1310+1310/1800/1803/2500,11500/11400/1400/5680+1310+1310/1800/1877/2500,11000/10900/1200/5480+1310+1310/1700/1733/2500,11000/10900/1300/5380+1310+1310/1700/1803/2500,10500/10400/1000/5380+1310+1310/1500/1601/2500,10500/10400/1100/5280+1310+1310/1500/1665/2500;车架宽度为2550：11500/11400/1300/5780+1310+1310/1800/1821/2550,11500/11400/1400/5680+1310+1310/1800/1894/2550,11000/10900/1200/5480+1310+1310/1700/1751/2550,11000/10900/1300/5380+1310+1310/1700/1821/2550,10500/10400/1000/5380+1310+1310/1500/1620/2550,10500/10400/1100/5280+1310+1310/1500/1684/2550. |

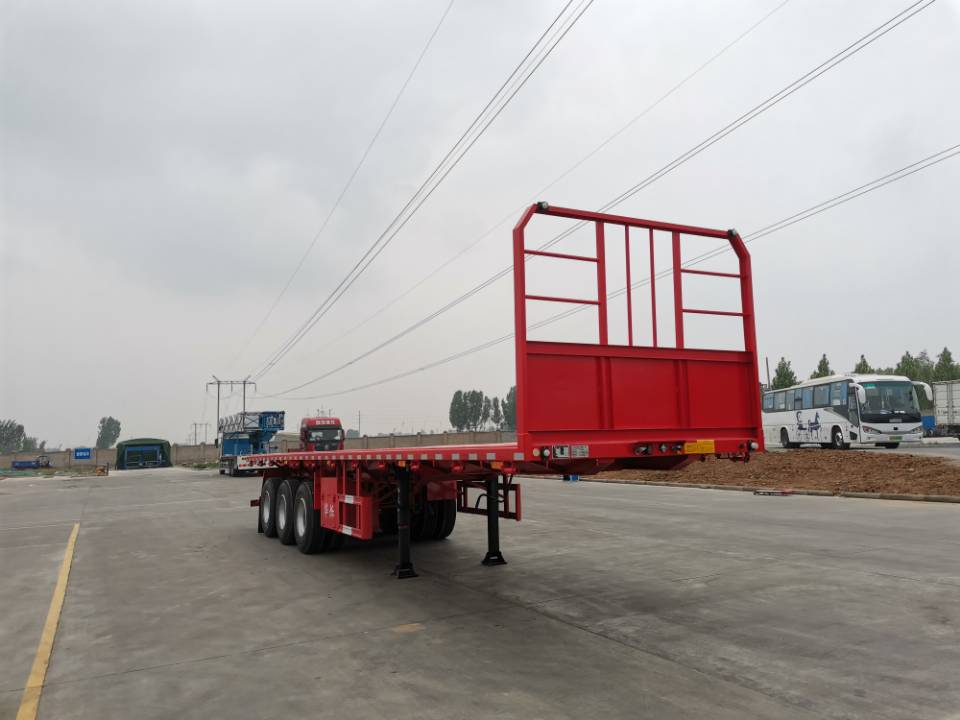

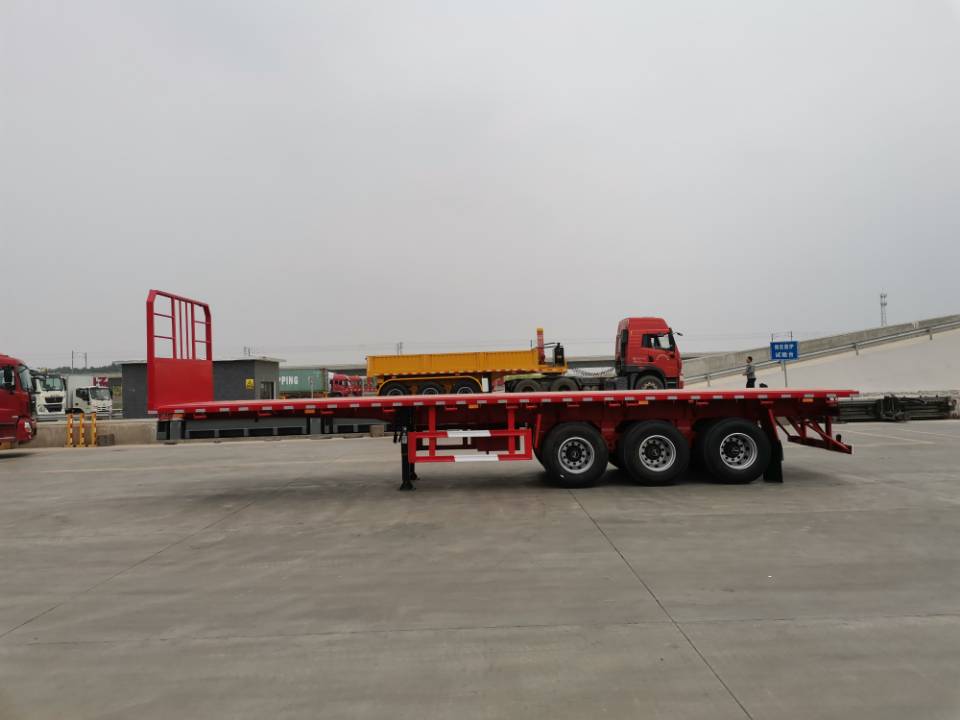

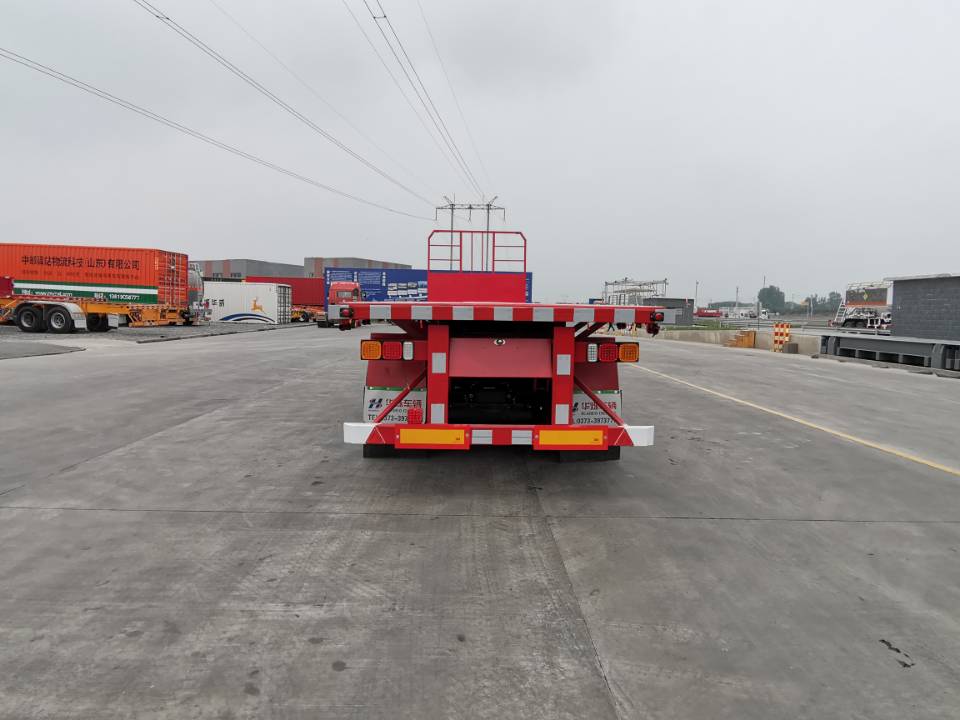

| 选装照片 |

|
