| 生产企业 |
重庆万象津专专用汽车有限责任公司 |
| 产品型号 |
CWX9371ZZX |
产品名称 |
自卸半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
9000,8700,8500,8000×2550,2500×3800,3700,3600,3500,3400,3300,3200 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
8400,8100,7900,7400×2350,2370,2380,2400,2430,2450×600 |
| 总质量（kg） |
37000 |
整备质量（kg） |
6000,5800,5600,5500 |
| 支撑装置型号 |
E100 |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
2/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
50-D200 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1250 |
| 半挂车前回转半径（mm） |
1561,1540,1620,1601,1684,1665,1652,1632,1532,1512,1572,1552,1578,1558,1455,1433 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2300 |
| 半挂车间隙半径（mm） |
2650,2470,2560 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2150 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
8100,8000,7900,7650,7850,7580,7570,7300 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式空气悬架/非独立式钢板弹簧/非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
1、该车第一轴为可提升桥，仅允许空载状态下提升；2、车长/轴距/后悬/牵引销至车辆最前端的距离尺寸对应关系(mm)：:9000/4000+1310+1310/1480/900,9000/4000+1310+1310/1380/1000,9000/3900+1310+1310/1380/1100,8700/3830+1310+1310/1200/1050,8700/3750+1310+1310/1480/850,8500/3830+1310+1310/1130/920,8500/3750+1310+1310/1200/930,8000/3650+1310+1310/1030/700; 2、当车宽为2550时，前悬/前回转半径对应关系（mm）：850/1532,900/1561,1000/1620,1100/1684,1050/1652,920/1572,930/1578,700/1455；当车宽为2500时，前悬/前回转半径对应关系（mm）：850/1512,900/1540,1000/1601,1100/1665,1050/1632,920/1552,930/1558,700/1433.选装前挡板样式,选装侧面箱板样式,选装液压油箱的安装位置,选装大梁冲孔; |

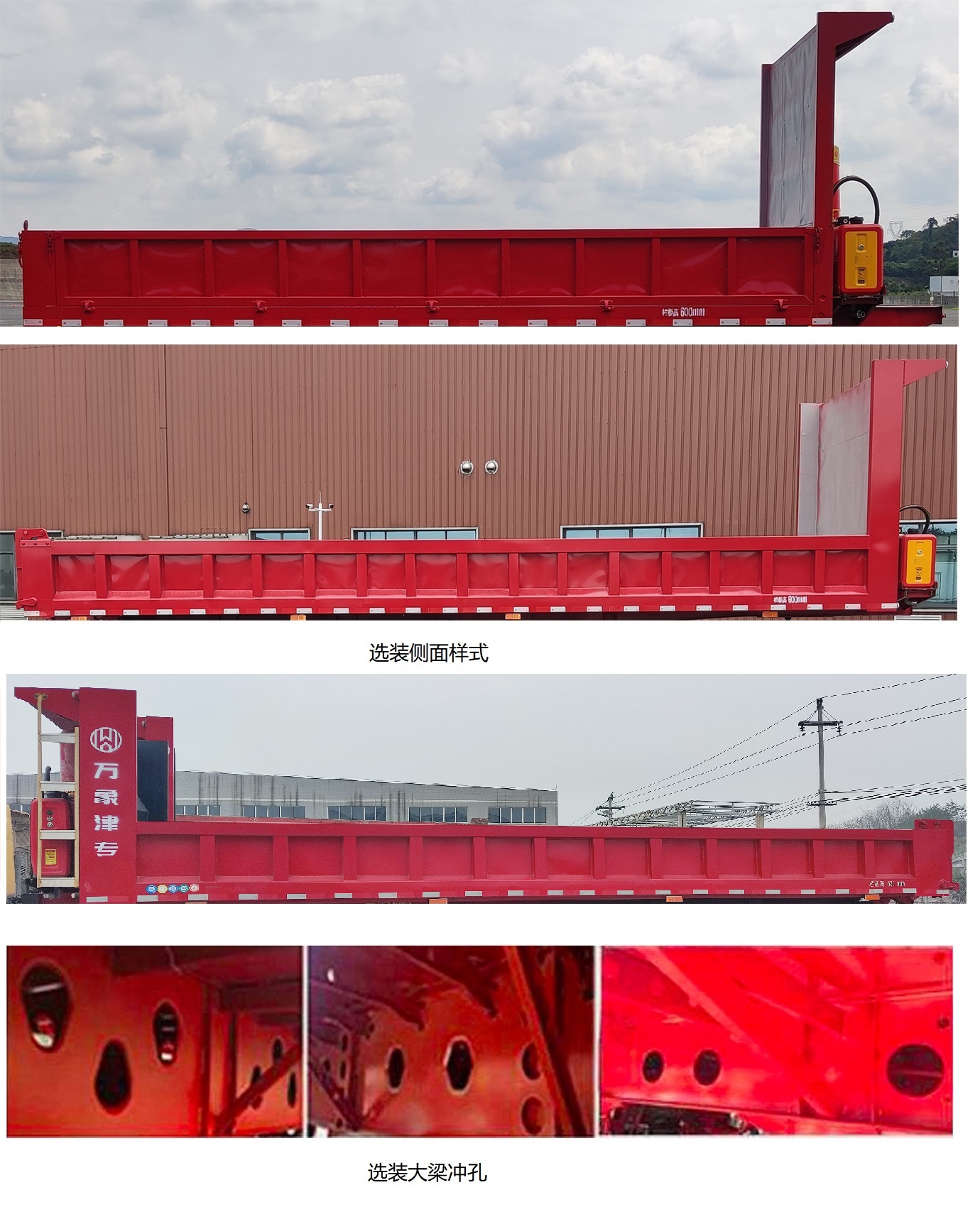

| 选装照片 |

|
