| 生产企业 |
梁山旭日精工机械制造有限公司 |
| 产品型号 |
MGY9403TJZ |
产品名称 |
集装箱运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
12000,11500,11000,10500×2550,2500,2485×1650,1600,1550,1500,1450,1380 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
不适用 |
| 总质量（kg） |
40000 |
整备质量（kg） |
6100,5600 |
| 支撑装置型号 |
YHD28T,YX-D28T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
SQKP50# |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
1014,701,849,1541,669,889,1128,810,955,857,873,779 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
11130,11530,11330,10550,11080,10780,10500,10380,10200,9820,9800,9920 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
1.该车用于运输30英尺集装箱;牵引销处的车架总高度为180mm,90mm,120mm,140mm,160mm,194mm; 2.车长/牵引销至车辆最前端的距离/轴距/后悬尺寸对应关系(mm)为:12000/870/7030+1310+1310/1480,12000/470/7030+1310+1310/1880,12000/670/7030+1310+1310/1680,12000/1450/7030+1310+1310/900,11500/420/6980+1310+1310/1480,11500/720/6980+1310+1310/1180,11500/1000/6980+1310+1310/900,11000/620/6680+1310+1310/1080,11000/800/6680+1310+1310/900,10500/680/6400+1310+1310/800,10500/700/6400+1310+1310/780,10500/580/6400+1310+1310/900. 3.前部车宽/半挂车前回转半径/牵引销中心轴线到半挂车最后端的对应关系(mm):1040/1014/11130,1040/701/11530,1040/849/11330,1040/1541/10550,1040/669/11080,1040/889/10780,1040/1128/10500,1040/810/10380,1040/955/10200,1040/857/9820,1040/873/9800,1040/779/9920. |

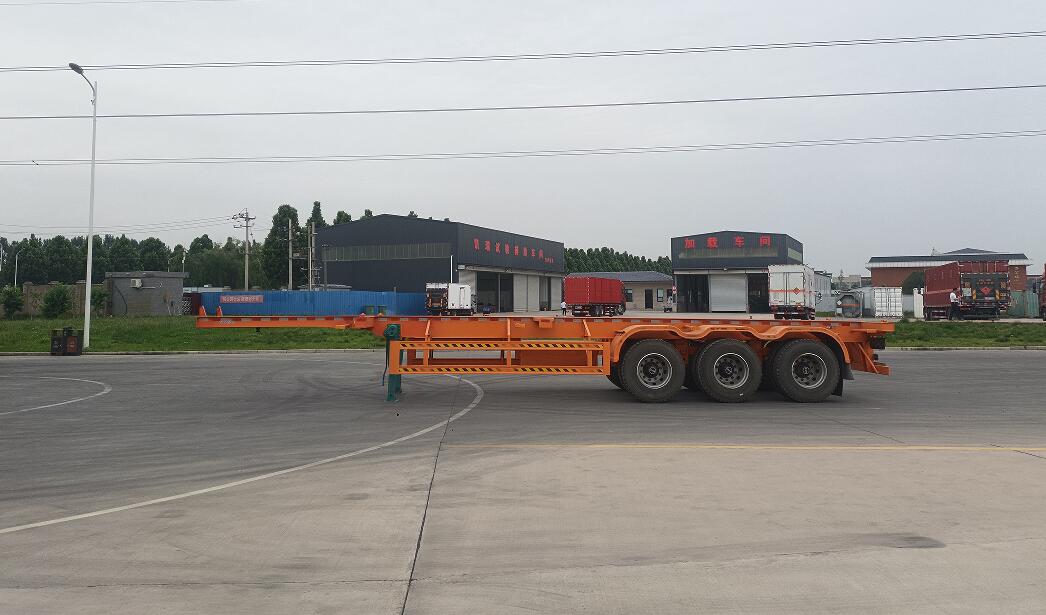

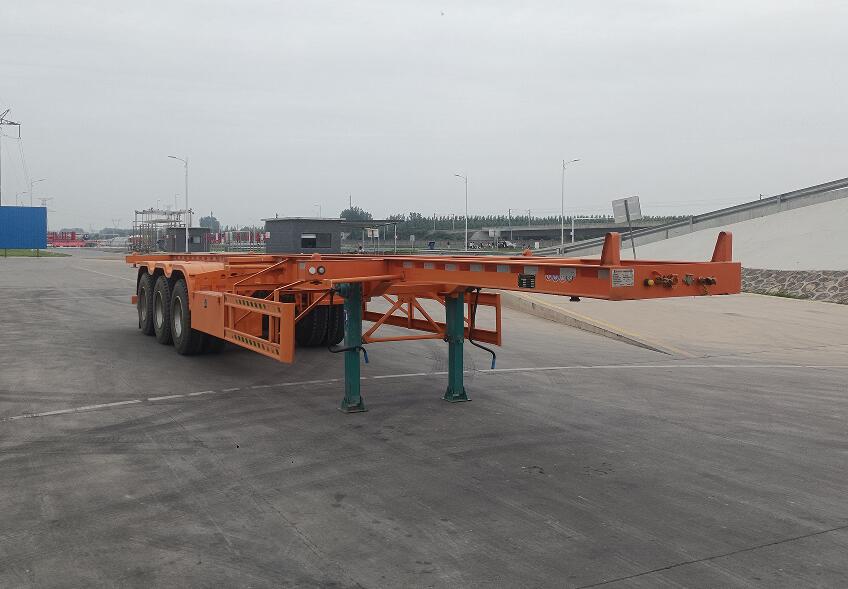

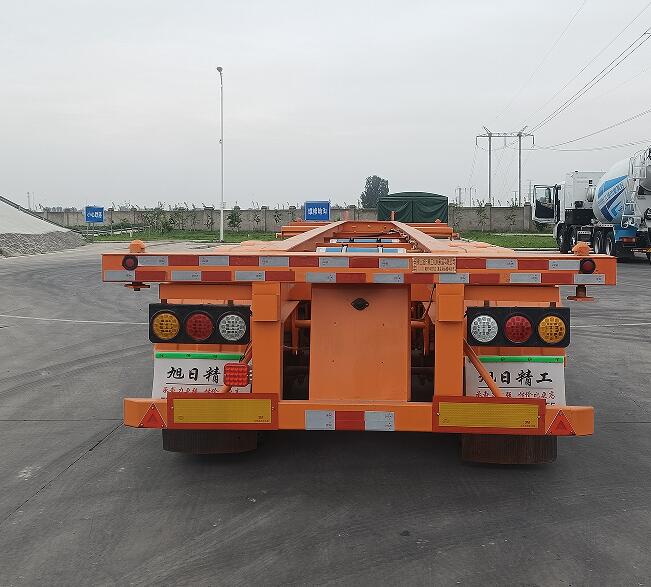

| 选装照片 |
|
