| 生产企业 |
山东昌润达汽车科技有限公司 |
| 产品型号 |
CRD9400ZC |
产品名称 |
自卸半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
13000,12500,12000×2550,2500×3500,3300,3100,3000,2900 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
12850,12350,11850×2470,2450,2430,2380,2360×600 |
| 总质量（kg） |
40000 |
整备质量（kg） |
7350,7100,6700 |
| 支撑装置型号 |
FW28,SQ28,YHD28T,YX-D28T,HY-D28T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
KZ10,BH-KZ50A,BH-KW50A,SQKP50# |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
1684,1751,1894,1969,1821,1665,1733,1877,1953,1803 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.38 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
11800,11700,11600,11500,11400,11300,11200,11100,10900,10700 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
1、该车卸货方式为：侧卸；选装侧面栏板结构及后部栏板结构，选装液压油箱样式及安装位置，选装立柱样式，选装前挡板样式，选装大梁异形孔结构，箱板选装模压凹槽结构。 2、整备质量与额定载质量的对应关系为：7350/32650,7100/32900,6700/33300; 3、长度/前悬/前回转半径/轴距/后悬/牵引销到最后端距离的对应关系为: (1)/13000/1200/1751 /6880+1310+1310/2300/11800;(2)/13000/1400/1894 /6880+1310+1310/2100/11600 (3)/13000/1500/1969 /6880+1310+1310/2000/11500;(4)/13000/1300/1821 /6780+1310+1310/2300/11700 (5)/13000/1400/1894 /6680+1310+1310/2300/11600;(6)/13000/1200/1733 /6880+1310+1310/2300/11800 (7)/13000/1400/1877 /6880+1310+1310/2100/11600;(8)/13000/1500/1953 /6880+1310+1310/2000/11500 (9)/13000/1300/1803 /6780+1310+1310/2300/11700;(10)/13000/1400/1877 /6680+1310+1310/2300/11600 (11)/12500/1100/1684/6680+1310+1310/2100/11400;(12)/12500/1100/1665/6680+1310+1310/2100/11400 (13)/12500/1200/1751/6680+1310+1310/2000/11300;(14)/12500/1200/1733/6680+1310+1310/2000/11300 (15)/12500/1300/1821/6480+1310+1310/2100/11200;(16)/12500/1300/1803/6480+1310+1310/2100/11200 (17)/12500/1400/1894/6480+1310+1310/2000/11100;(18)/12500/1400/1877/6480+1310+1310/2000/11100 (19)/12000/1100/1684/6480+1310+1310/1800/10900;(20)/12000/1100/1665/6480+1310+1310/1800/10900 (21)/12000/1100/1684/6280+1310+1310/2000/10900;(22)/12000/1100/1665/6280+1310+1310/2000/10900 (23)/12000/1300/1821/6280+1310+1310/1800/10700;(24)/12000/1300/1803/6280+1310+1310/1800/10700 |

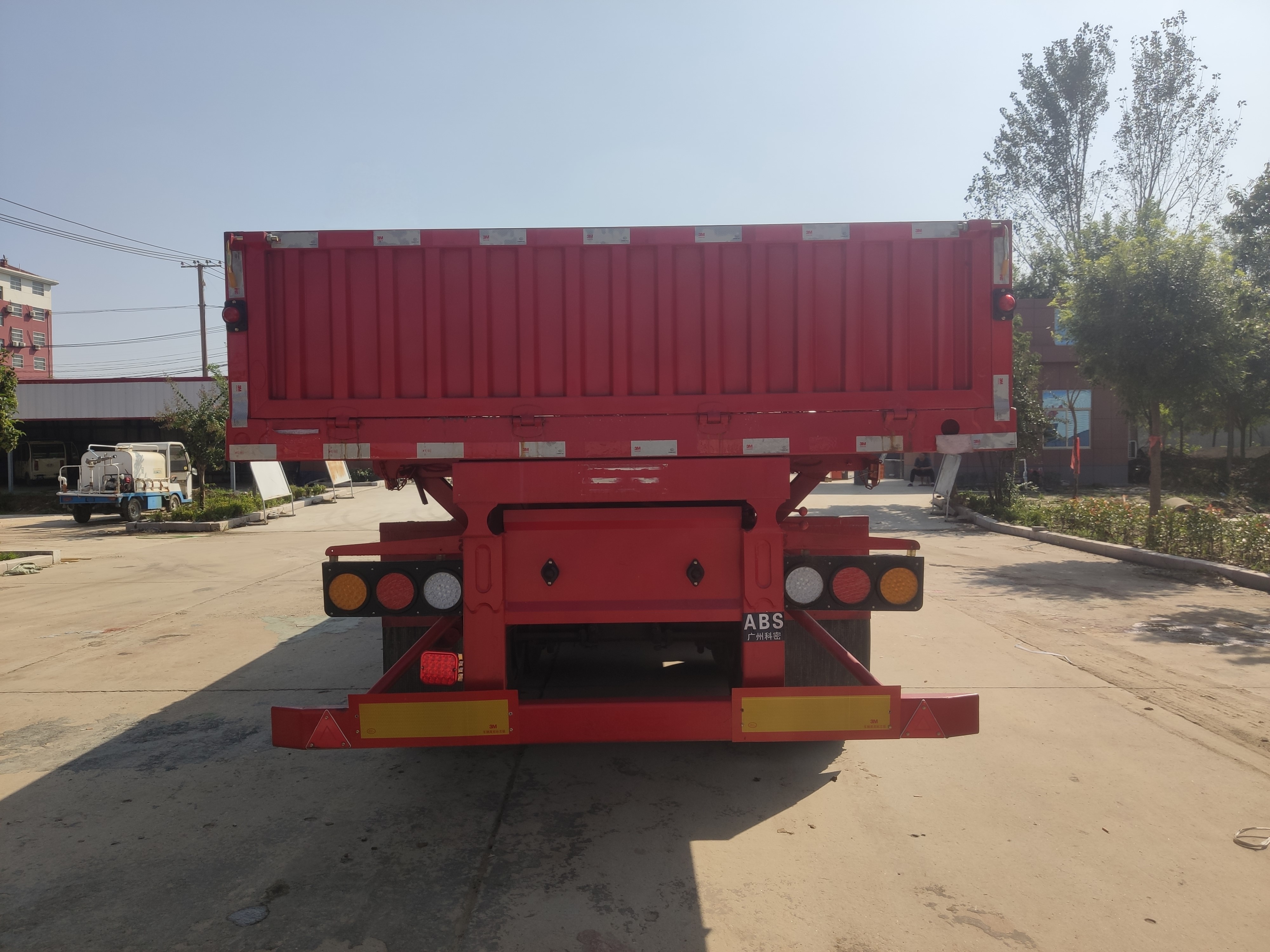

| 选装照片 |

|
