| 生产企业 |
辽宁金天马专用车制造有限公司 |
| 产品型号 |
JTM9354TJZ |
产品名称 |
集装箱运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
13950×2480,2550×1460,1500,1550,1600,1650 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
不适用 |
| 总质量（kg） |
34650 |
整备质量（kg） |
4050,3900,3700 |
| 支撑装置型号 |
SQ28,SQ28,FW28,28T(XZ80000/25) |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR,295/60R22.5 14PR,295/60R22.5 16PR,295/60R22.5 18PR |
| 轮胎数量（个） |
4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
1 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
4 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
SQKP50#,50-D200 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1100 |
| 半挂车前回转半径（mm） |
2038 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2250 |
| 半挂车间隙半径（mm） |
2450 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2250 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
12230 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
1.该车用于运输45尺集装箱,集装箱型号1EE； 2.总长/牵引销中心到车辆最前端距离/轴距/后悬/半挂车前回转半径的对应关系(mm): 13950/1720/8600+1310/2320/2038; 13950/1720/9450+1310/1470/2038; 3.选装前横梁样式.牵引销处车架总高度为（mm）：130,150,170,190. 4.整备质量与额定载质量的对应关系为： 4050/30600,3900/30750,3700/30950; 5.选装295/60R22.5轮胎时仅对应轴距9450. |

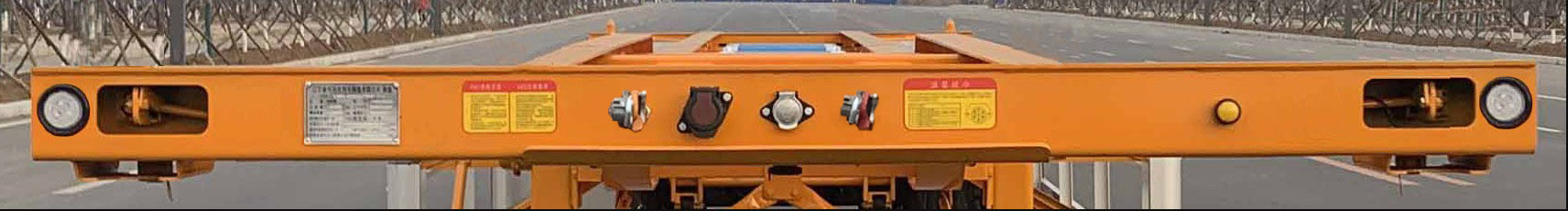

| 选装照片 |
|
