| 生产企业 |
梁山浩运达交通设备制造有限公司 |
| 产品型号 |
HYC9401TWYJ |
产品名称 |
危险品罐箱骨架运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
8600,9200,9800,10200,10500×2480,2500,2550×1400,1450,1600,1650 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
不适用 |
| 总质量（kg） |
40000 |
整备质量（kg） |
4600,4800,5050 |
| 支撑装置型号 |
YHD28T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,11.00R20 14PR,12R22.5 12PR,12R22.5 14PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
80 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
盘式/盘式/盘式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
CM-TEBS |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
SQKP50#,KZ10 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1250 |
| 半挂车前回转半径（mm） |
1308,1172,1362,1608,1339,1588,1330,1581 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
8120,8220,8820,9150,9300 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
FL,OX,AT,CT |
悬架型式 |
非独立式空气悬架 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
易燃危险货物,剧毒化学品 |
| 备注 |
1:整备质量/载质量对应关系：4600/35400,4800/35200,5050/34950. 2:选装前部样式,选装前导向块样式,选装大梁异形孔,选装轮胎护瓦样式,选装后部样式,选装6锁具和8锁具样式,选装危险货物运输车辆类型标识.用于运输20英尺或者30英尺危险罐箱或集装箱。 3:外廓尺寸长（mm）/前悬/后悬/轴距/牵引销中心轴线到半挂车最后端水平距离对应关系：8600/480/980/4520+1310+1310/8120;9200/980/1050/4550+1310+1310/8220;9800/980/1380/4820+1310+1310/8820;10200/1050/1670/4860+1310+1310/9150;10500/1200/1710/4970+1310+1310/9300. 4:前部宽度/前悬/半挂车前回转半径（mm）对应关系：1041/1050/1172;1041/1200/1308.车宽/前悬/半挂车前回转半径（mm）对应关系：2480/480/1330,2480/980/1581;2500/480/1339,2500/980/1588;2550/480/1362,2550/980/1608. |

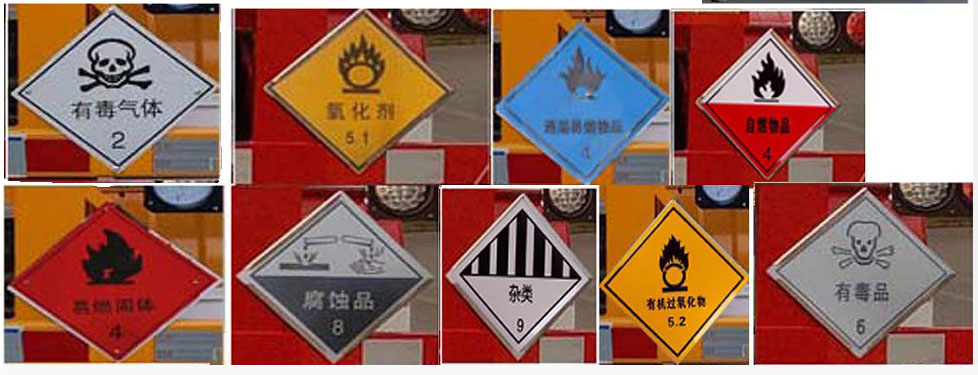

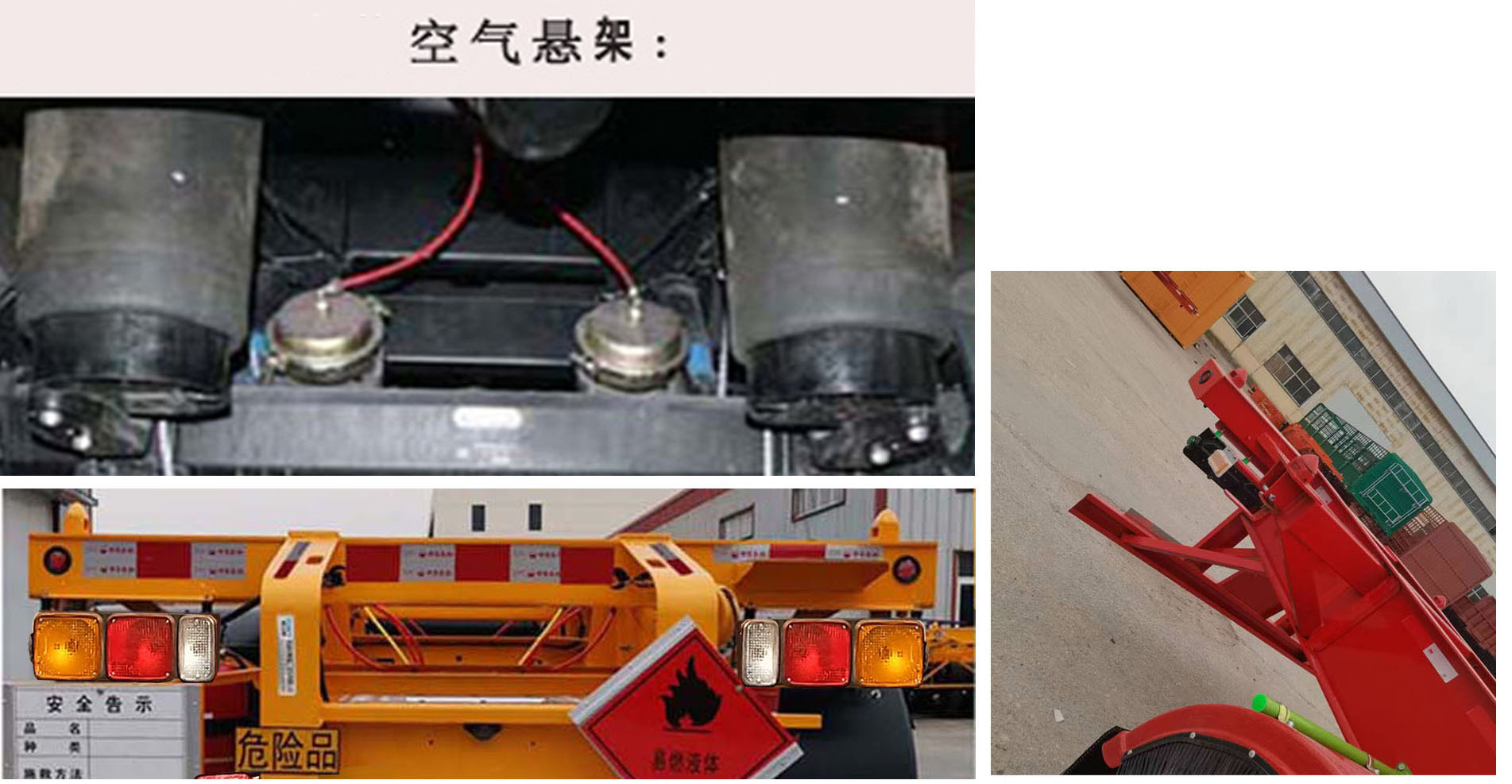

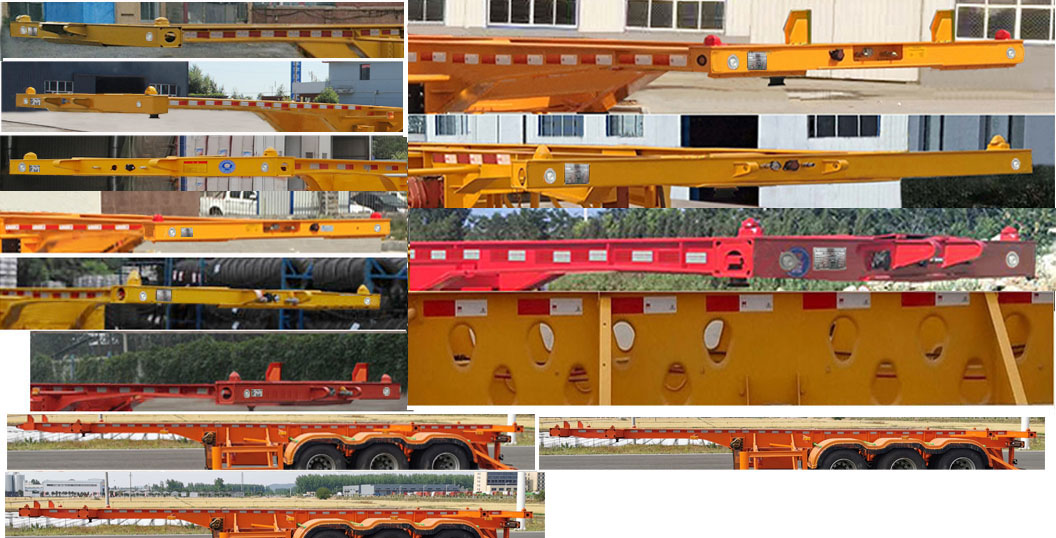

| 选装照片 |

|
