| 生产企业 |
成都创奇汽车制造有限公司 |
| 产品型号 |
SCQ9404Z |
产品名称 |
自卸半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
10020,9920,9820,9720,9620,9520×2550×3950,3750,3550 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
9500,9400,9300,9200,9100,9000×2420,2400×600 |
| 总质量（kg） |
40000 |
整备质量（kg） |
8000,7650,7300 |
| 支撑装置型号 |
SQ28 |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
SQKP50# |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
1857,1785,1751,1717,1684,1620,1590 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2060,2030,1900,1800 |
| 半挂车间隙半径（mm） |
2310 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2160 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
8820,8770,8720,8670,8620,8570,8520,8420 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
该车自卸方式为后卸.选装侧面栏板样式,选装前部样式,选装后门样式,选装后门门中门样式,选装翻转座样式（3支座或4支座）,选择前部不加装油箱.参数对应关系(整车长/货箱长/牵引销中心到车辆最前端距离/轴距/后悬/离去角):10020/9500/1200/4600+1310+1310/1600/20;10020/9500/1350/4600+1310+1310/1450/22;9920/9400/1150/4600+1310+1310/1550/21;9920/9400/1250/4450+1310+1310/1600/20;9820/9300/1200/4450+1310+1310/1550/21;9820/9300/1150/4600+1310+1310/1450/22;9720/9200/1100/4450+1310+1310/1550/21;9720/9200/1000/4600+1310+1310/1500/22;9620/9100/1100/4450+1310+1310/1450/22;9620/9100/950/4600+1310+1310/1450/22;9520/9000/1100/4450+1310+1310/1350/24;9520/9000/950/4600+1310+1310/1350/24.半挂车前回转半径/牵引销中心轴线到半挂车最后端水平距离对应关系为: 1857/8670,1785/8670,1751/8820,1751/8620,1717/8770,1717/8670,1684/8620,1684/8520,1684/8420,1620/8720,1590/8670,1590/8570. |

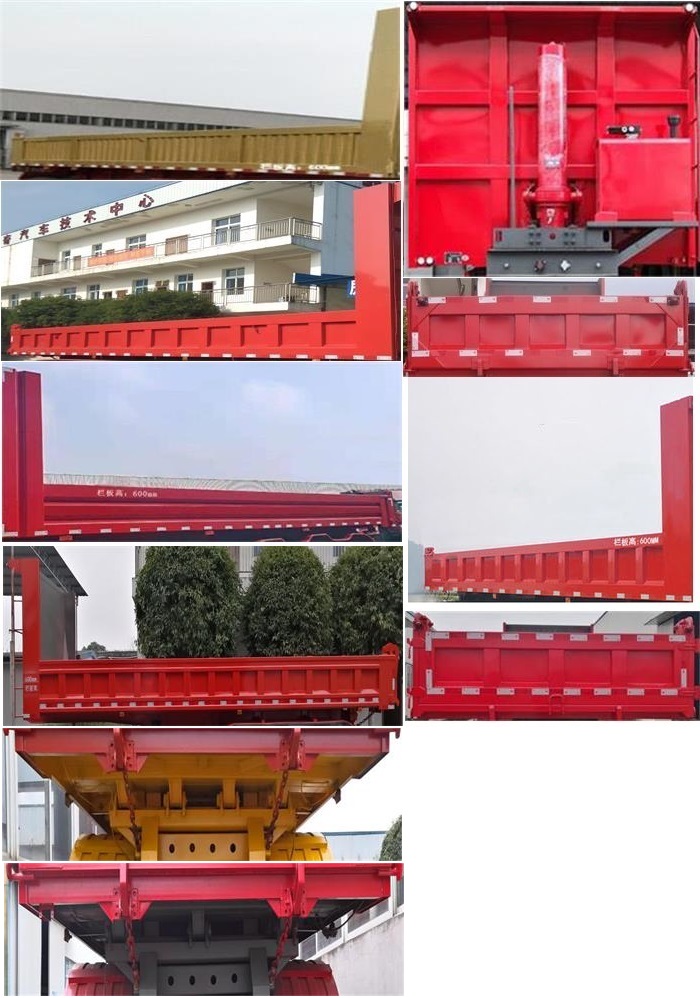

| 选装照片 |
|
