| 生产企业 |
洛阳中集凌宇汽车有限公司 |
| 产品型号 |
CLY9401GRYQ1 |
产品名称 |
铝合金易燃液体罐式运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
12800,12250,12050,11750,12600,12300×2500×3950,3750 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
45.5 |
| 总质量（kg） |
40000 |
整备质量（kg） |
6100,6500 |
| 支撑装置型号 |
HJL25T,HJL28T,HJD28T,A400C,A300C,E100,D4000L,28T,FW28,FW28,YHD28T,WHD10T,SQ28,SQ28,HLD-30,28T(XZ80000/25),24T(20/16),CL28000,HY-D28T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
80 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
盘式/盘式/盘式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
1 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
4801020640 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
50-D200,KZ10,50型,BH-KZ50A,BH-KW50A,KZ15,KPB |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1240 |
| 半挂车前回转半径（mm） |
1800,1650 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
1880,1730 |
| 半挂车间隙半径（mm） |
2400 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2300 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
11200,11000,10650,10450 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
FL |
悬架型式 |
非独立式空气悬架 |
| 倾覆保护装置 |
有 |
后部防护装置 |
有 |
| 罐体尾部至后部防护装置间距（mm） |
945,495,390,295,745,545 |
罐体尾部至后下部防护装置间距（mm） |
945,495,390,295,745,545 |
| 特定运输介质 |
易燃危险货物 |
| 备注 |
整车长=前悬+轴距+后悬对应关系（前回转半径，牵引销中心轴线到半挂车最后端水平距离，与之匹配的半挂牵引车前回转半径）: 12250=1600+6250+1350+1350+1700（1800,10650,1880）, 12050=1600+6250+1350+1350+1500（1800,10450,1880）,11750=1300+6250+1350+1350+1500（1650,10450,1730）,12300=1300+6800+1350+1350+1500（1650,11000,1730）,12600=1600+6800+1350+1350+1500（1650,11000,1730）,12800=1600+6800+1350+1350+1700（1650,11200,1730）;选装后低爬梯时整车高度为3750mm;选装轻型行走机构时整备质量为6100kg,额定载质量为33900kg;选装罐体封头型式,后低爬梯;选装整体轮罩,侧面工具箱结构;选装罐顶人孔箱结构. |

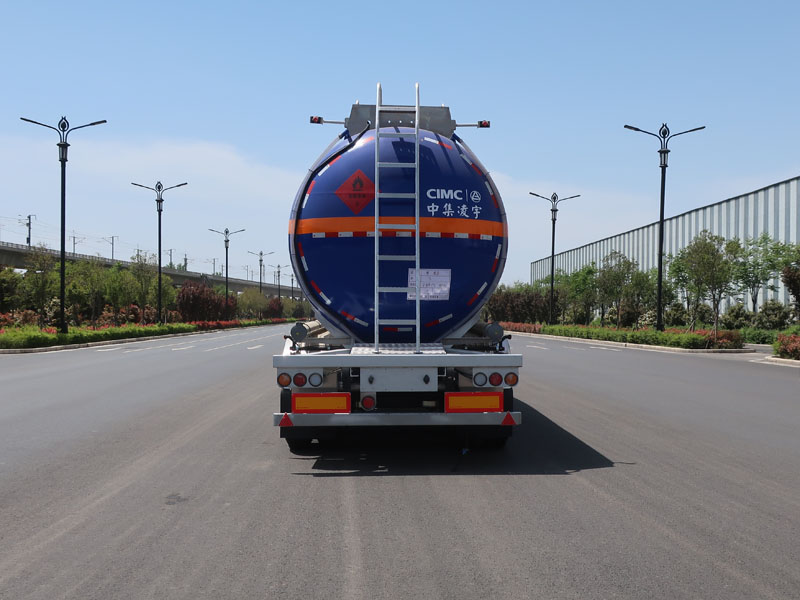

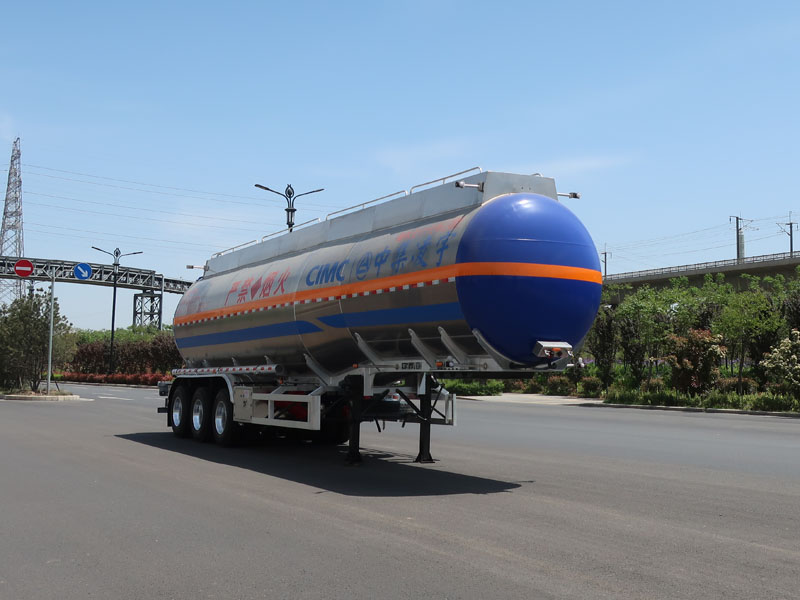

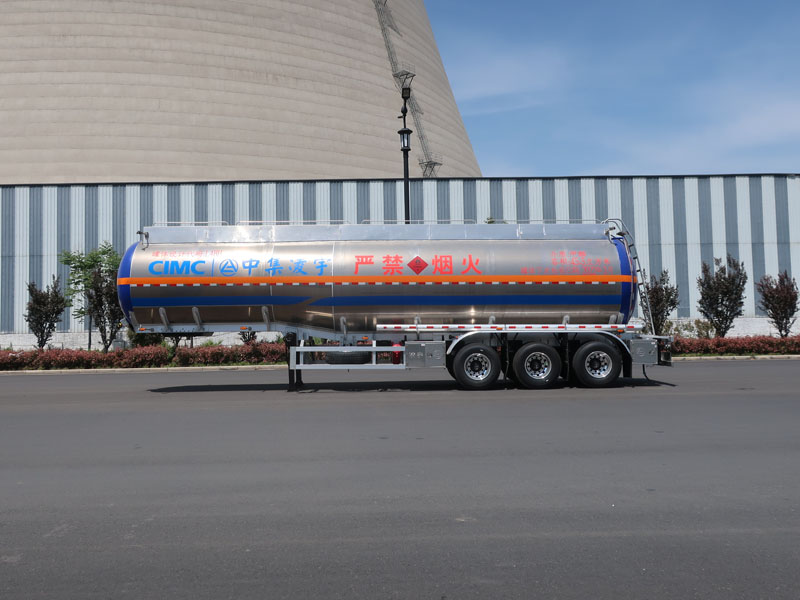

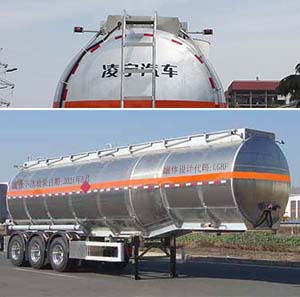

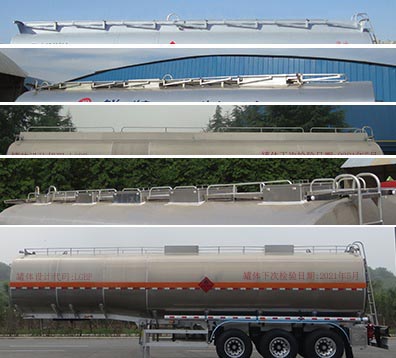

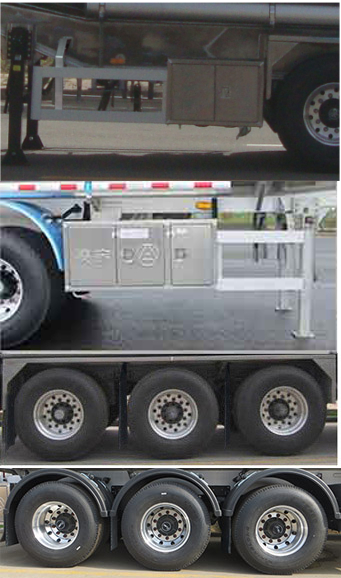

| 选装照片 |

|
