| 生产企业 |
宁波意州挂车有限公司 |
| 产品型号 |
NYZ9400TPB |
产品名称 |
平板运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
13000,12500,12000,11500,11000×2550,2500×1550,1600,1700,2700,2800,2900,3000,3100,3300 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
12850,12350,11850,11350,10850×2550,2500×—— |
| 总质量（kg） |
40000 |
整备质量（kg） |
6500,6300,6000 |
| 支撑装置型号 |
FW28,FW28,YHD28T,A300C,A400C,YX-D28T,SQ28,华硕达28T,THD28T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
26 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
SQKP50# |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
1431,1651,1717,1785,1820 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
11700,11250,10850,10450,10350 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
1,选装前档板样式;选装不带前挡板时的高度为:1550mm,1600mm,1700mm,选装后部样式;选装号牌板样式;选装大梁异形孔结构;2,车长/货厢栏板内尺寸（长）/车辆前轴到货箱前壁内侧的距离/轴距/后悬/牵引销中心到车辆最前端距离/半挂车前回转半径/牵引销中心轴线到半挂车辆长度最后端的水平距离（mm)/整备质量(kg)的对应关系:13000/12850/1150/6780+1310+1310/2300/1300/1820/11700/6500,12500/12350/1100/6580+1310+1310/2050/1250/1785/11250/6500,13000/12850/1150/6780+1310+1310/2300/1300/1820/11700/6000,12500/12350/1100/6580+1310+1310/2050/1250/1785/11250/6300,12000/11850/1000/6480+1310+1310/1750/1150/1717/10850/6300,11500/11350/900/6380+1310+1310/1450/1050/1651/10450/6300,11000/10850/500/6280+1310+1310/1450/650/1431/10350/6000;整备质量(kg)/额定载质量(kg)的对应关系:6500/33500,6300/33700,6000/34000 |

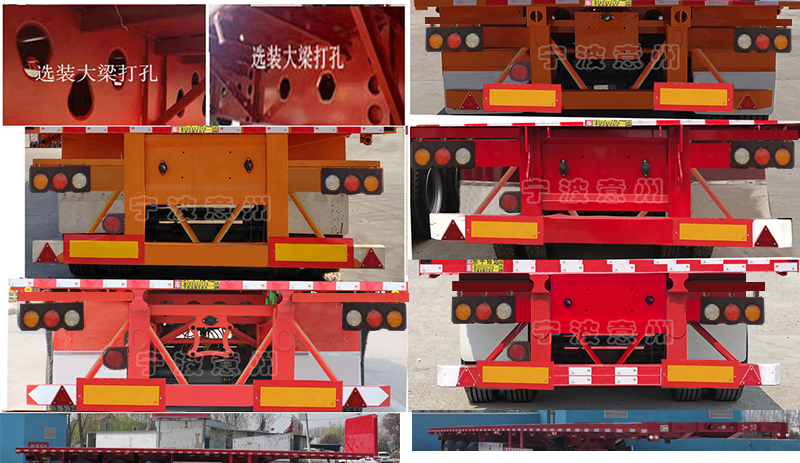

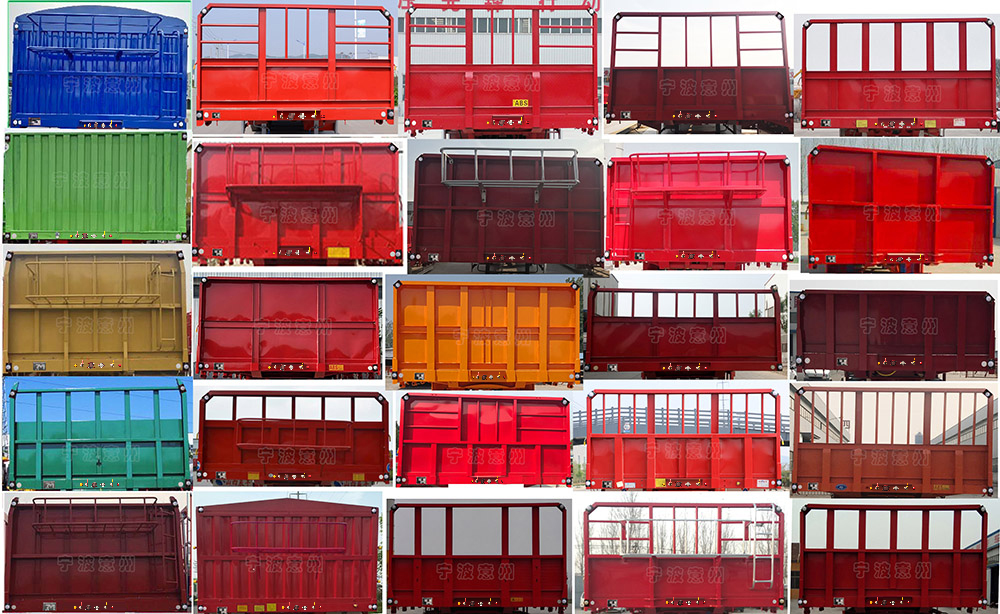

| 选装照片 |

|
