| 生产企业 |
重庆万象津专专用汽车有限责任公司 |
| 产品型号 |
CWX9401ZZX |
产品名称 |
自卸半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
10000,9800,9500,9300,9150,9000×2550×3500,3350,3200,3100 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
9400,9200,8900,8700,8550,8400×2370,2350,2330,2380,2390×600,550,500,300 |
| 总质量（kg） |
40000 |
整备质量（kg） |
6900,6700,6400 |
| 支撑装置型号 |
SQ28 |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
SQKP50# |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1250 |
| 半挂车前回转半径（mm） |
1639,1620,1620,1590,1572,1489 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
1800 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
8970,8800,8500,8350,8230,8230 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |

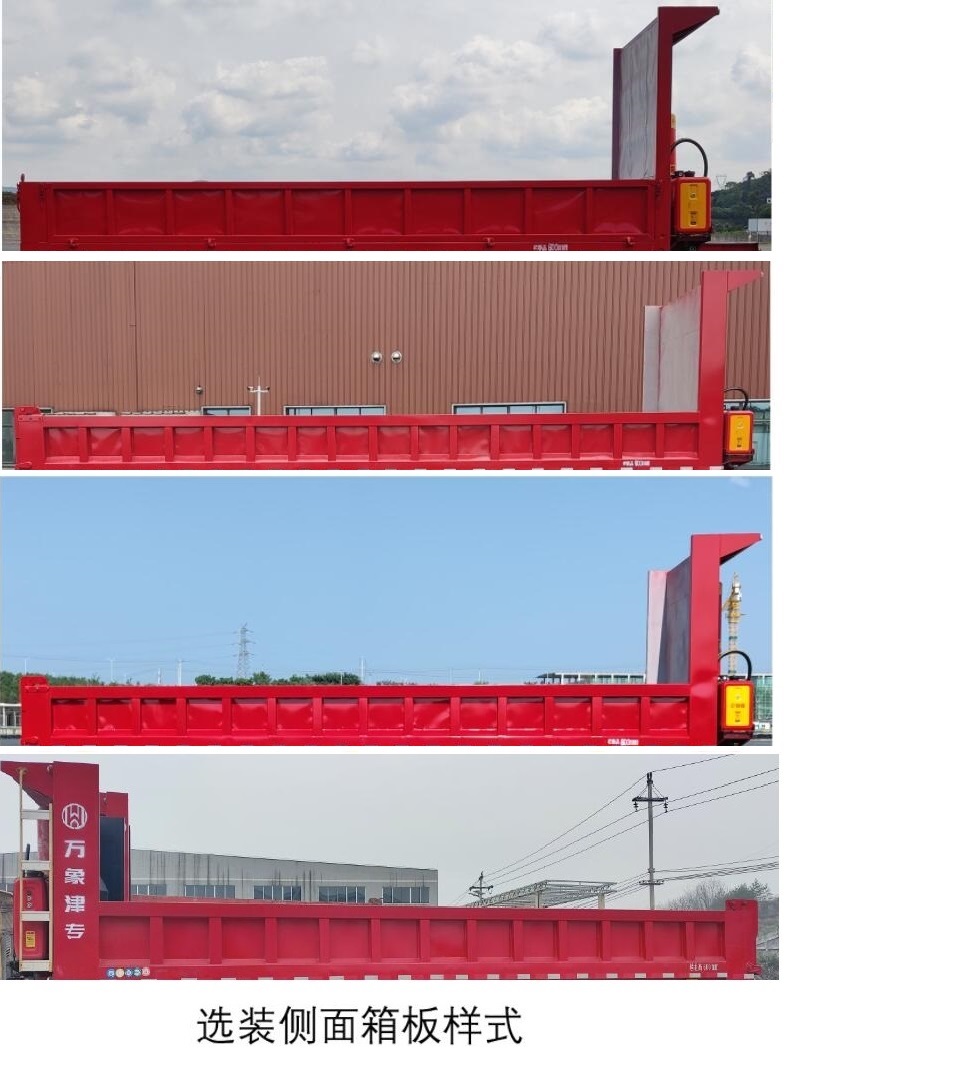

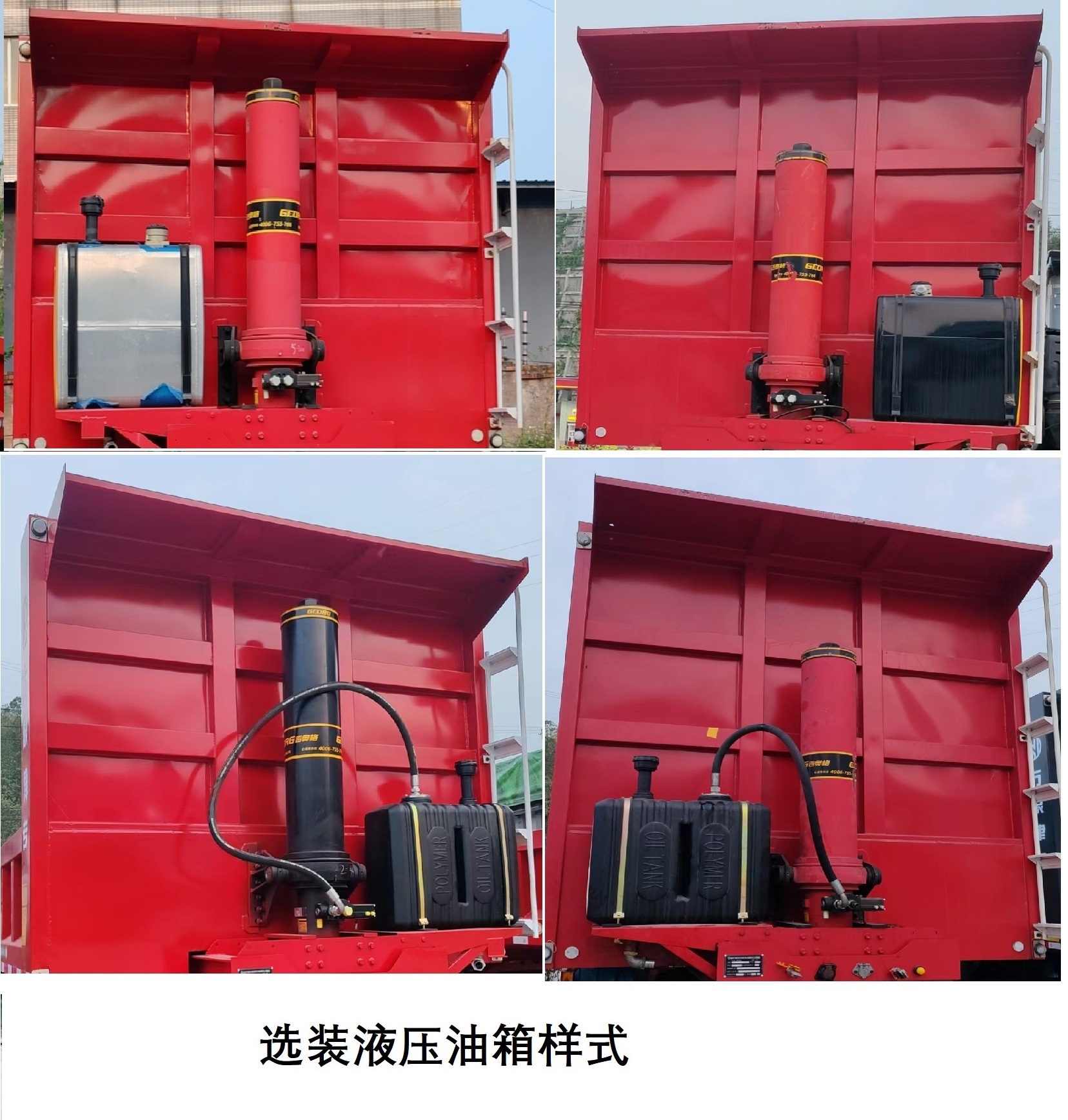

该车为后卸,选装翻转支架,选装前档板及侧面样式,选装液压油箱的安装位置，选装液压油箱样式，选装侧面箱板样式；车长/轴距/后悬/半挂车牵引销到车辆最前端的距离/前回转半径/牵引销中心轴线到半挂车最后端水平距离的对应关系(mm):10000/4650+1310+1310/1700/1030/1639/8970,9800/4550+1310+1310/1630/1000/1620/8800,9500/4450+1310+1310/1430/1000/1620/8500,9300/4350+1310+1310/1380/950/1590/8350,9150/4250+1310+1310/1360/920/1572/8230,9000/4250+1310+1310/1360/770/1489/8230;车长/货厢栏板内尺寸对应关系(mm):10000/9400,9800/9200,9500/8900,9300/8700,9150/8550,9000/8400; |
| 选装照片 |

|
