| 生产企业 |
广东杜龙汽车机械设备制造有限公司 |
| 产品型号 |
JD9400ZH |
产品名称 |
自卸半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
10000,9600,9000×2550,2500×3600,3400,3200,3000 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
9400,9000,8400,9300,8900,8300×2490,2470,2450,2420,2400,2380,2350,2320,2300×600,550,500 |
| 总质量（kg） |
40000 |
整备质量（kg） |
8900,8500,8100 |
| 支撑装置型号 |
FW28,FW28,YHD28T,SQ28 |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR 12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
KZ10 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
1704,1685,1772,1754,1521,1500,1639,1620,1561,1540 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
8870,8770,8570,8100 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
1、外廓尺寸（长）/牵引销到车辆最前端距离/轴距/后悬/牵引销中心到车辆最后段的距离/前回转半径的对应关系：10000/1130/4800+1310+1310/1450/8870/1704,10000/1230/4700+1310+1310/1450/8770/1772,9600/830/4700+1310+1310/1450/8770/1521,9600/1030/4700+1310+1310/1250/8570/1639,9000/900/4380+1310+1310/1100/8100/1561 2、外廓尺寸长/外廓尺寸宽/牵引销到车辆最前端的距离/前回转半径/牵引销中心到车辆最后段的距离的对应关系：10000/2550/1130/1704/8870,10000/2500/1130/1685/8870,10000/2550/1230/1772/8770,10000/2500/1230/1754/8770,9600/2550/830/1521/8770,9600/2500/830/1500/8770,9600/2550/1030/1639/8570,9600/2500/1030/1620/8570,9000/2550/900/1561/8100,9000/2500/900/1540/8100 3、外廓尺寸长/货箱尺寸长的对应关系：10000/9400,10000/9300,9600/9000,9600/8900,9000/8400,9000/8300 |

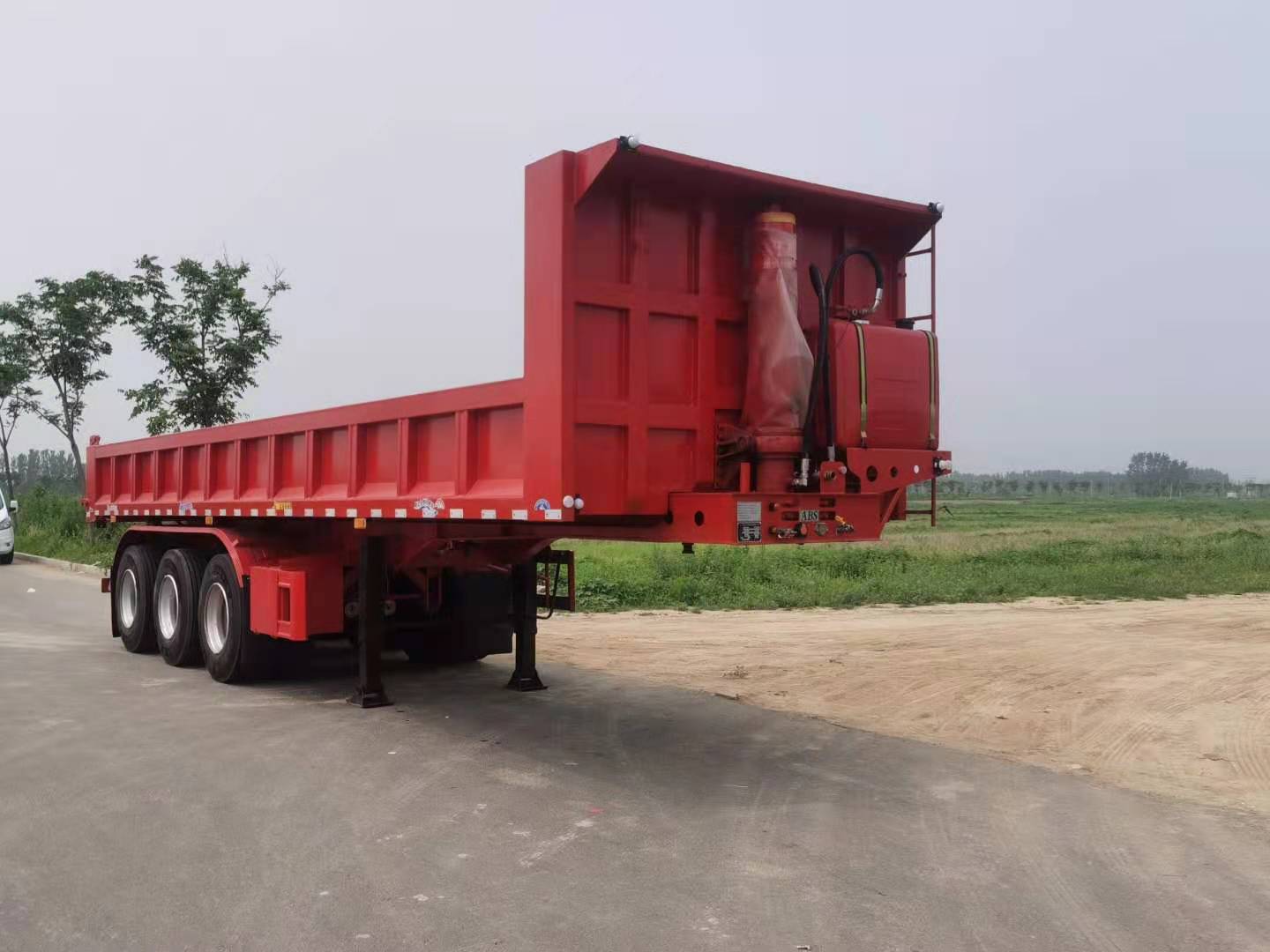

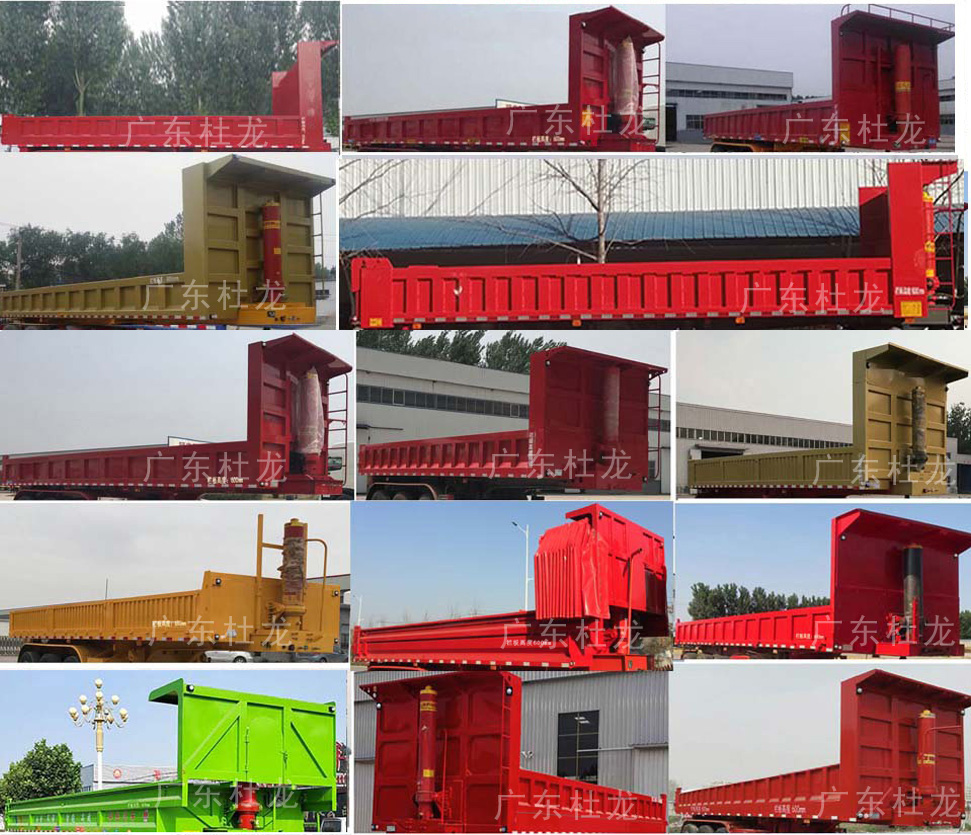

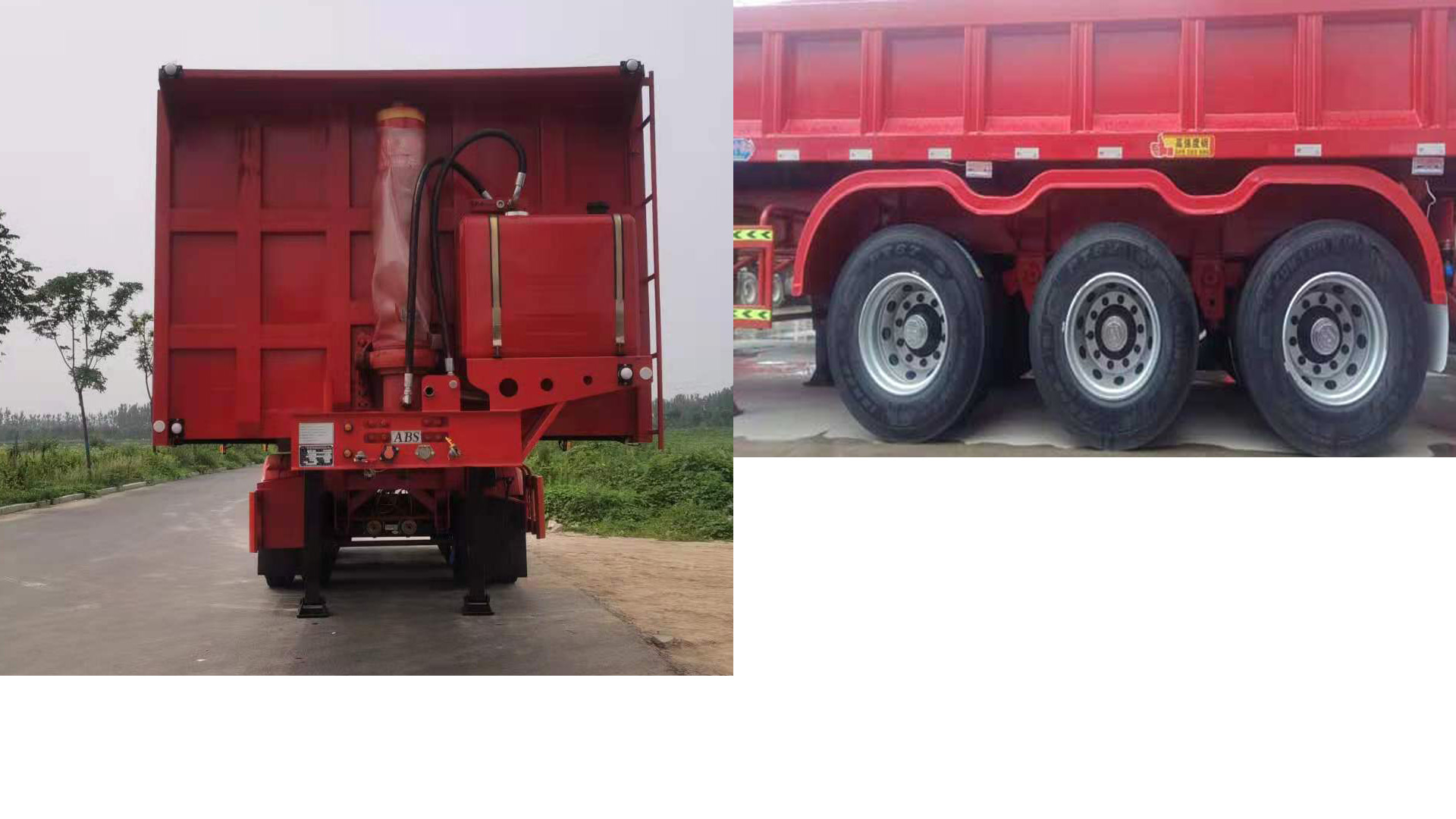

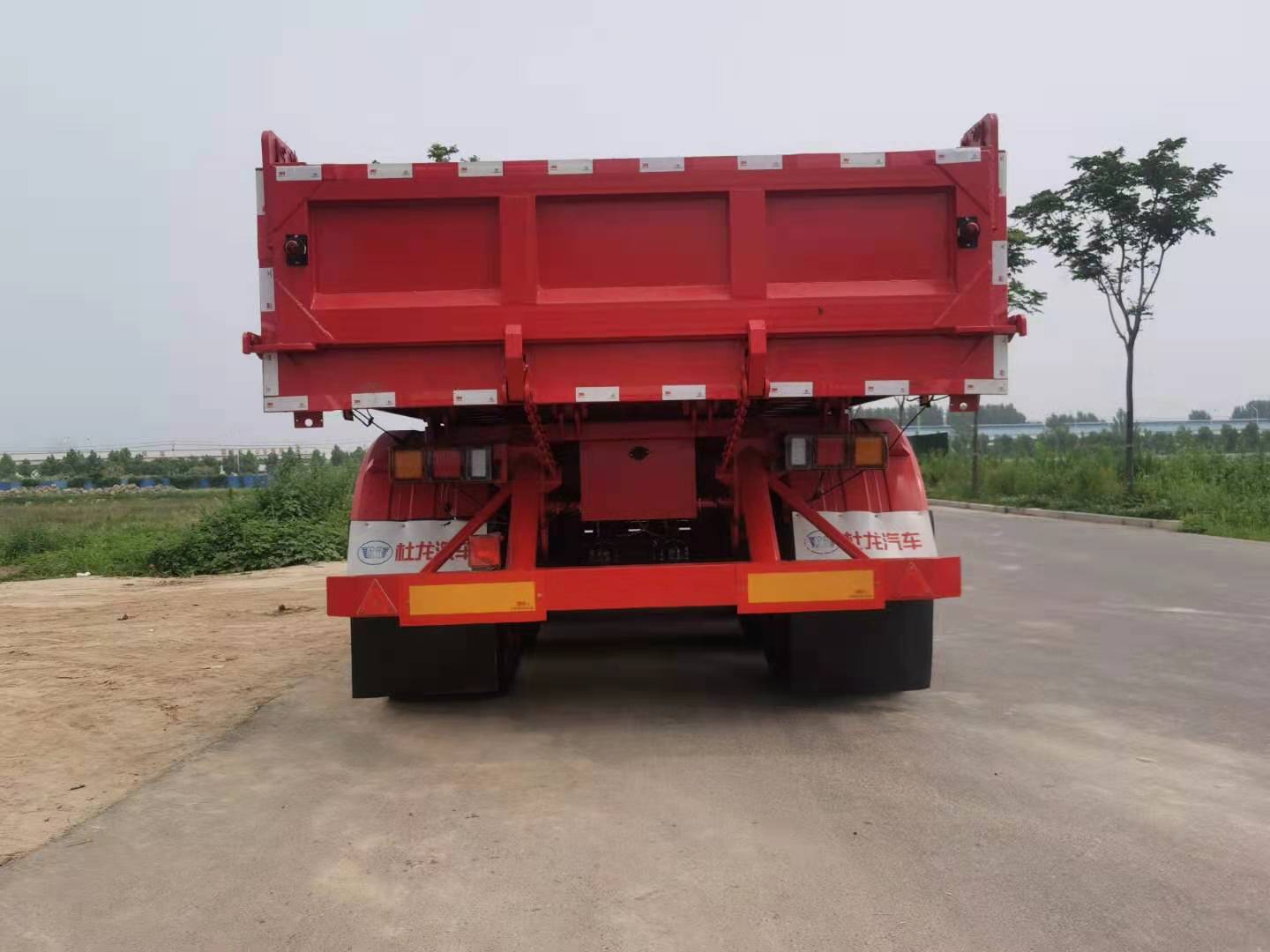

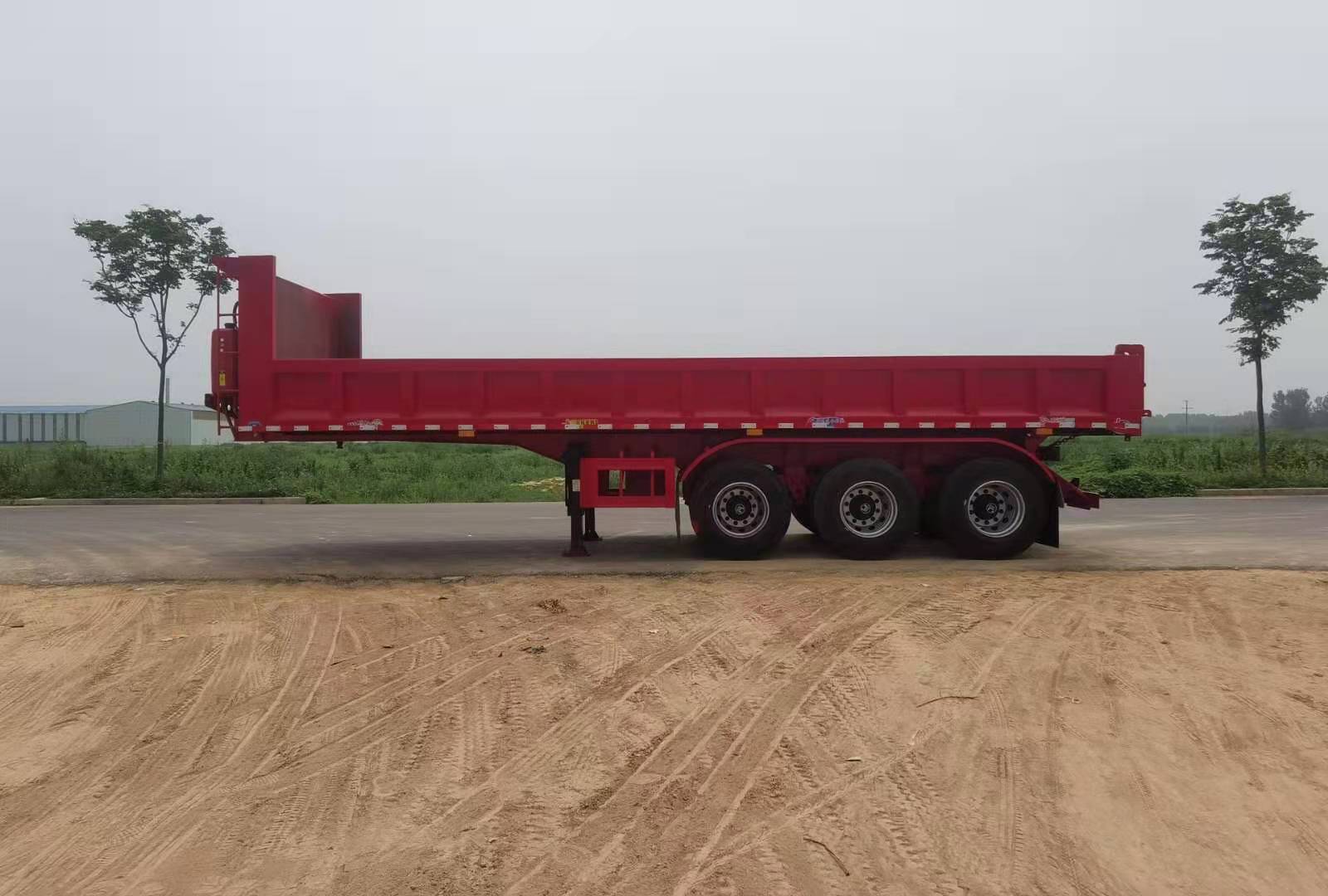

| 选装照片 |

|
