| 生产企业 |
山东翔通汽车制造有限公司 |
| 产品型号 |
QAT9402TPB |
产品名称 |
平板运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
11500,11000,10500,10000,9600,9500,9000×2550,2500,2480×3900,3700,3600,3500,3400,3300,3200,3100,3000,2900,2800,2700,2600,2500,2300,1650,1600,1580,1550,1520,1500,1450,1400 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
11350,10850,10350,9850,9450,9350,8850×2550,2500,2480 |
| 总质量（kg） |
40000 |
整备质量（kg） |
5700,6000,6200,6260 |
| 支撑装置型号 |
FW28,FW28,YHD28T,A300C,A400C,YX-D28T,SQ28,华硕达28T,THD28T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR,295/60R22.5 14PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
30 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
SQKP50#,KZ10,LSYH-Z50-10,KPB |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
1893,1820,1750,1683,1620,1560,1454 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
10300,10100,9900,9700,9400,9300,9200,9100,9000,8700,8600,8300 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
1,选装不带前挡板时的高度为:1650mm,1600mm,1580mm,1550mm,1520mm,1500mm,1450mm,1400mm,选装前挡板样式,选装大梁异形孔结构,选装后部样式,选装号牌板样式,2,车长/货箱长/轴距/后悬/牵引销中心到车辆最前端距离/半挂车前回转半径/牵引销中心轴线到半挂车辆长度最后端的水平距离/整备质量/车辆前轴到货箱前壁内侧的距离(mm)的对应关系:11500/11350/5580+1310+1310/2100/1200/1750/10300/(6260,5700)/1050,11500/11350/5480+1310+1310/2000/1400/1893/10100/5700/1250,11000/10850/5380+1310+1310/1900/1100/1683/9900/5700/950,11000/10850/5480+1310+1310/1600/1300/1820/9700/6000/1150,11000/10850/5580+1310+1310/1500/1300/1820/9700/6200/1150,10500/10350/5280+1310+1310/1300/1300/1820/9200/5700/1150,10500/10350/5380+1310+1310/1300/1200/1750/9300/6000/1050,10500/10350/5080+1310+1310/1700/1100/1683/9400/5700/950,10500/10350/5180+1310+1310/1400/1300/1820/9200/5700/1150,11000/10850/5280+1310+1310/1800/1300/1820/9700/5700/1150,10500/10350/5080+1310+1310/1500/1300/1820/9200/5700/1150,10000/9850//5080+1310+1310/1400/900/1560/9100/6000/750,10000/9850/5080+1310+1310/1300/1000/1620/9000/5700/850,9600/9450/5080+1310+1310/1000/900/1560/8700/5700/750,9500/9350/5080+1310+1310/900/900/1560/8600/5700/750,9000/8850/5080+1310+1310/600/700/1454/8300/5700/550. |

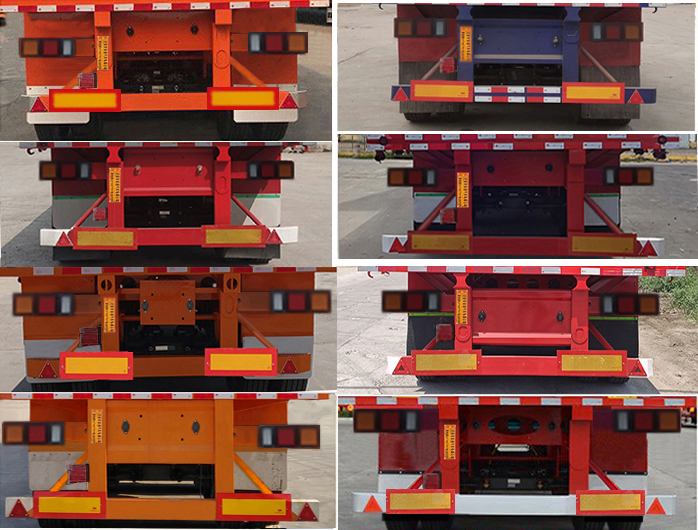

| 选装照片 |

|
