| 生产企业 |
重庆江驰物流装备制造有限责任公司 |
| 产品型号 |
CJC9401ZHX |
产品名称 |
自卸半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
7500,7800,8000,8300,8500,8800,9000×2550×2900,2950,3000,3050,3100,3150,3200,3250,3300,3350,3400,3450,3500,3550,3600,3650,3700,3750,3800 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
6150,6900,7200,7300,7350,7400,7450,7500,7650,7800,7850,7900,7950,8000,8050,8100,8150,8200,8300,8350,8400,8450,8600,8650,8700,8800,8850,8900×2300,2350,2380,2400,2430,2450,2470×600 |
| 总质量（kg） |
40000 |
整备质量（kg） |
4800,5000,5270 |
| 支撑装置型号 |
SQ28 |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
12R22.5 12PR,12R22.5 18PR |
| 轮胎数量（个） |
2/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
50-D200 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1250 |
| 半挂车前回转半径（mm） |
1346,1322,1470,1445,1400,1380,1578,1549,1670,1608,1521 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
1446,1422,1570,1545,1500,1480,1678,1649,1770,1708,1621 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
7070,7120,7220,7270,7320,7370,7420,7520,7570,7670,7720,7820,7920,8120 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式空气悬架/非独立式钢板弹簧/非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
选装后门样式、侧面箱板样式、前挡板样式、翻转支架样式、后部样式,选装液压油箱安装位置及选装前部内嵌式液压油缸,选装工具箱安装位置. ,车辆第1轴为提升轴，仅允许空载状态下提升，车长/轴距/后悬/牵引销至车辆最前端的距离(mm)对应:7500/3650+1310+1310/800/430,7500/3650+1310+1310/850/380,7800/3650+1310+1310/950/580,7800/3650+1310+1310/1000/530,8000/3650+1310+1310/1000/730,8000/3650+1310+1310/1050/680,8300/3650+1310+1310/1100/930,8300/3750+1310+1310/1050/880,8500/3750+1310+1310/1050/1080,8500/3750+1310+1310/1150/980,8500/3750+1310+1310/1200/930,8500/3850+1310+1310/1200/830,8800/3900+1310+1310/1200/1080,8800/3900+1310+1310/1300/980,8800/4000+1310+1310/1200/980,9000/4000+1310+1310/1300/1080,9000/4000+1310+1310/1500/880.:车宽/前悬/前回转半径/与半挂车匹配的半挂牵引车前回转半径对应关系：2550/430/1346/1446,2550/380/1322/1422,2550/730/1470/1570,2550/680/1445/1545,2550/580/1400/1500,2550/530/1380/1480,2550/930/1578/1678,2550/880/1549/1649,2550/1080/1670/1770,2550/980/1608/1708,2550/830/1521/1621 |

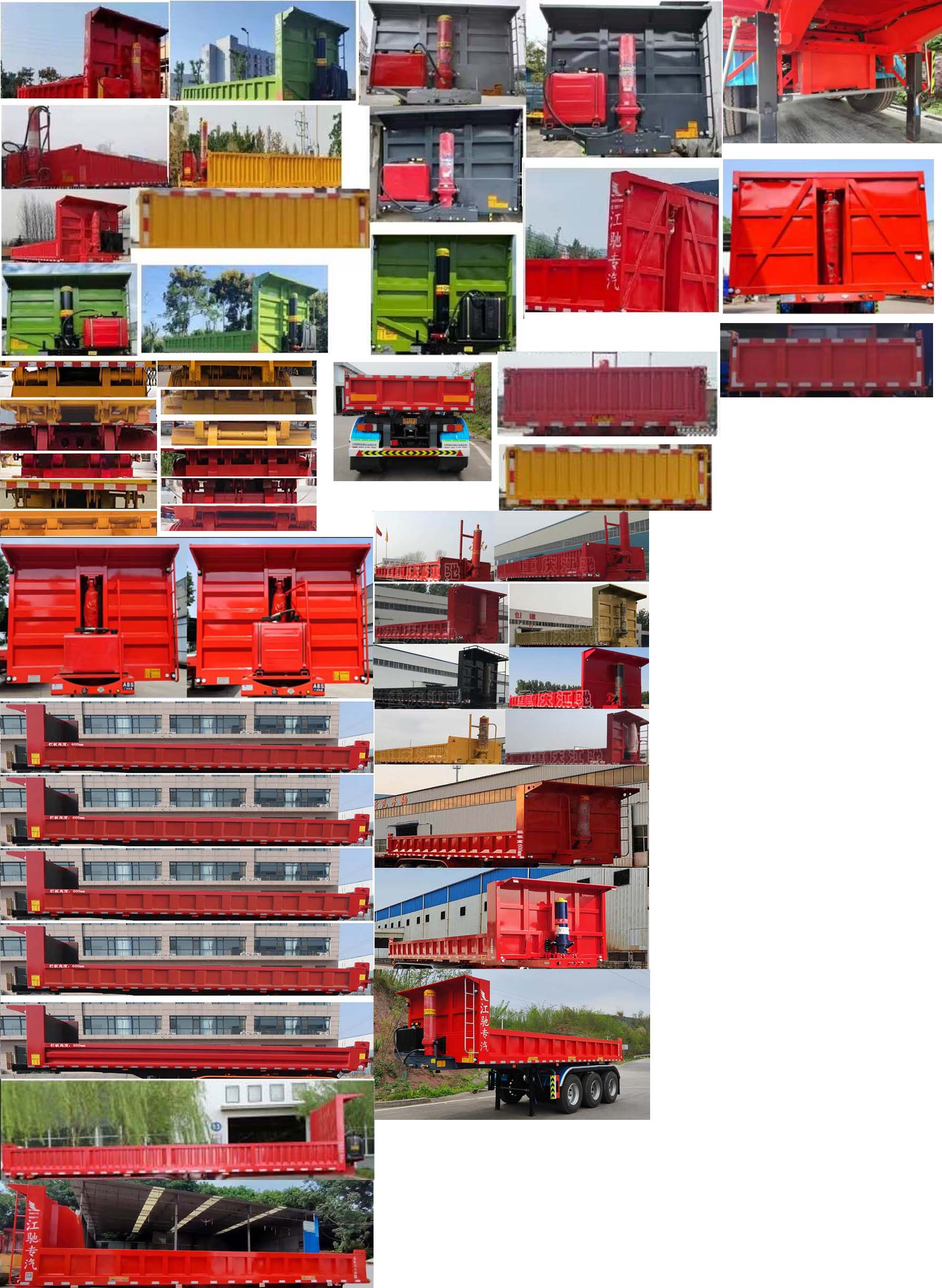

| 选装照片 |
|
