| 生产企业 |
驻马店中集华骏车辆有限公司 |
| 产品型号 |
ZCZ9392TJZ |
产品名称 |
集装箱运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
12400×2550,2500,2520,2480×1620,1500,1570,1340,1370,1400,1430,1460,1490,1530,1540,1580 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
不适用 |
| 总质量（kg） |
39560 |
整备质量（kg） |
6000,5800,6360 |
| 支撑装置型号 |
FW28,28T,A400C,A440,YHD28T,SQ28,D4000L,A300C |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
12R22.5 12PR,12R22.5 14PR,11.00R20 12PR,11.00R20 14PR,11R22.5 12PR,11R22.5 14PR,11R22.5 16PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
BH-KZ50A,50-D200,KZ10,KZ15,50型 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1240 |
| 半挂车前回转半径（mm） |
1593,1601,1609,1620,1568,1576,1584,1596,1658,1665,1673,1684,1698,1705,1713,1724,1797,1803,1810,1821,1436,1658,1414,1639,1422,1647,1405,1631 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2310 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
11440,11400,11300,11240,11100,11340,11740 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧,非独立式空气悬架 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
运输40英尺集装箱。装后部结构，选装护轮板结构及纵梁横梁冲孔结构，选装鹅颈结构，选装工具箱结构，选装前后封框结构，选装框架结构。前悬/外形宽/前回转半径对应关系(mm):960/2480/1568,960/2500/1576,960/2520/1584,960/2550/1596,1000/2480/1593,1000/2500/1601,1000/2520/1609,1000/2550/1620,1100/2480/1658,1100/2500/1665,1100/2520/1673,1100/2550/1684,1160/2480/1698,1160/2500/1705,1160/2520/1713,1160/2550/1724,1300/2480/1797,1300/2500/1803,1300/2520/1810,1300/2550/1821;660/2480/1405,660/2500/1414,660/2520/1422,660/2550/1436,1060/2480/1631,1060/2500/1639,1060/2520/1647,1060/2550/1658 |

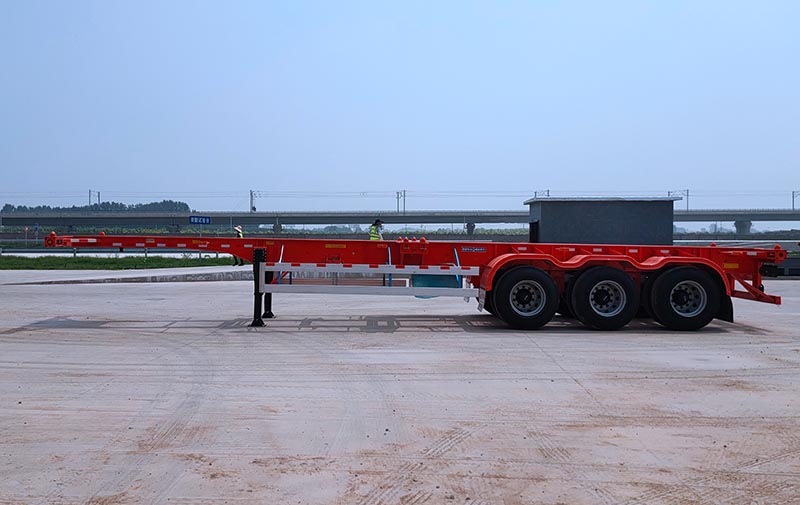

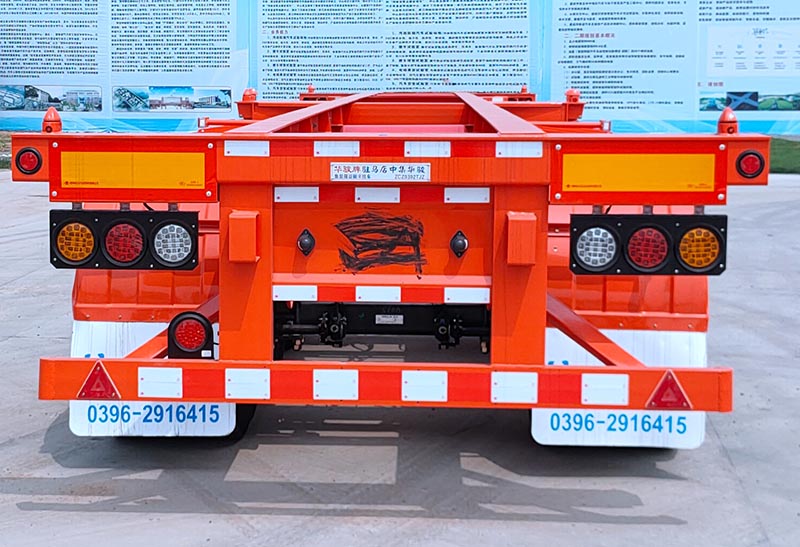

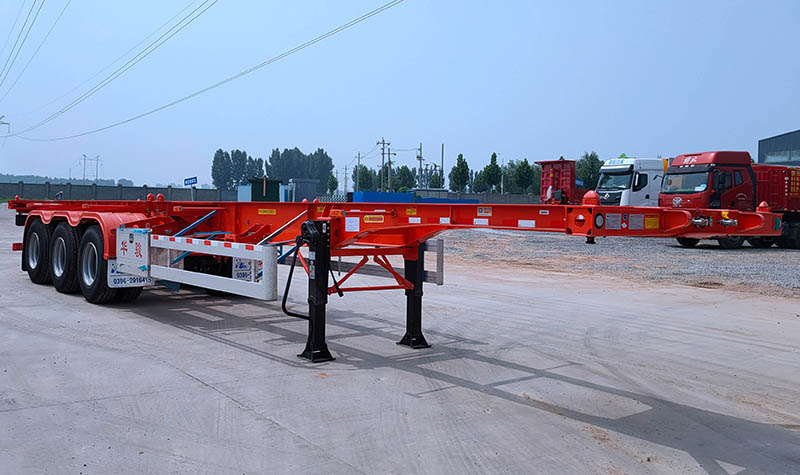

| 选装照片 |

|
