| 生产企业 |
芜湖中集瑞江汽车有限公司 |
| 产品型号 |
WL9400GFW03 |
产品名称 |

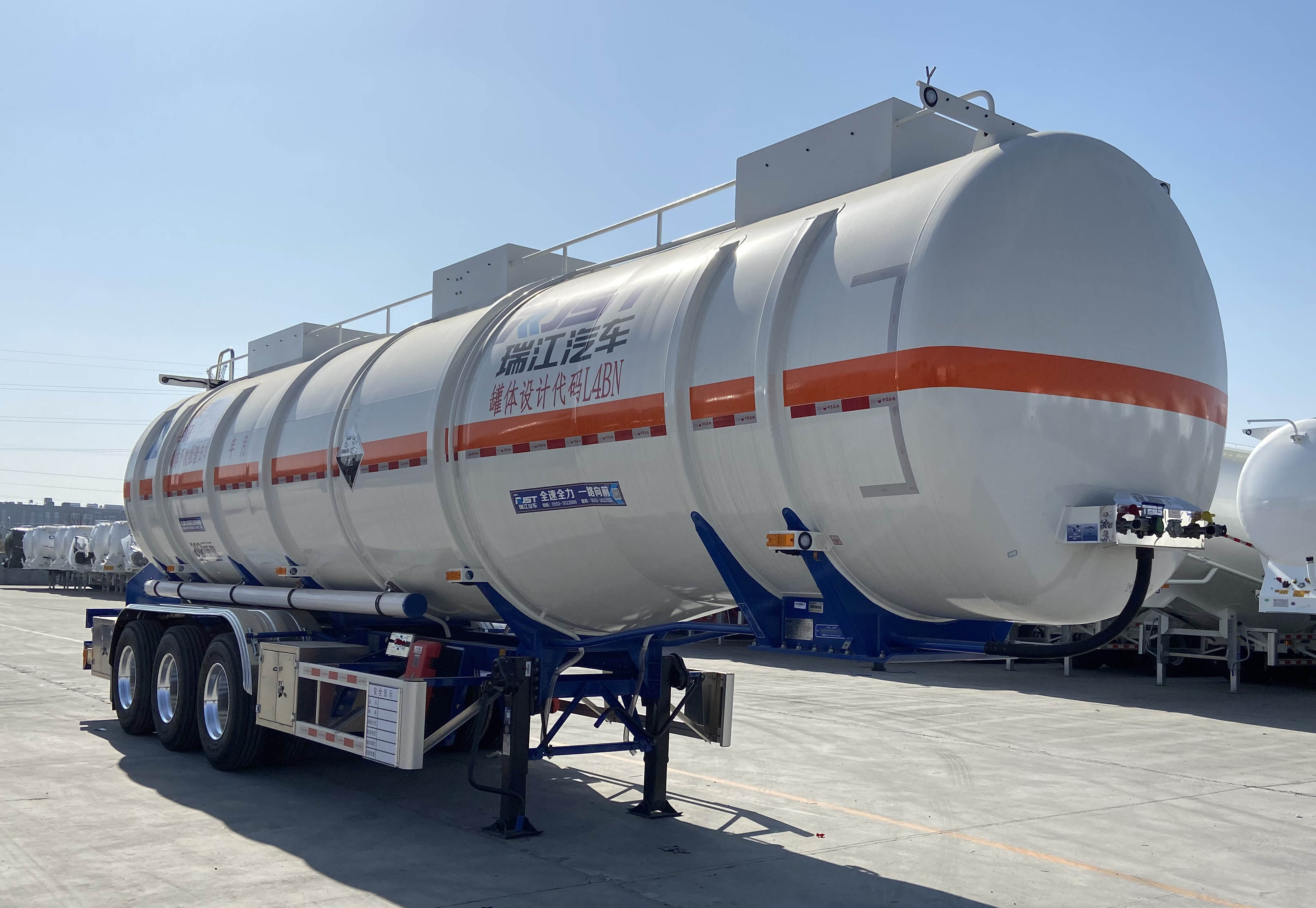

腐蚀性物品罐式运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
11570×2550×3800 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
37 |
| 总质量（kg） |
40000 |
整备质量（kg） |
6850,7000,7500 |
| 支撑装置型号 |
A300C,A400C,A440,E100,FW28,FW28,SQ28,YHD28T,WHD-10T,CL28000,28T(XZ80000/35/25),24T(22/20/16) |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
80 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
盘式/盘式/盘式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
4801020300,4801020640,K11061XVXX,VIE TEBS-I,CM-TEBS,CUMID EBS 4S/2M,4S2M |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
BH-KZ50A,50-D200,KZ15,KZ10,50型 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
1720,1670 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
1870,1820 |
| 半挂车间隙半径（mm） |
2370 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2270 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
9920,9970 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
FL |
悬架型式 |
非独立式空气悬架 |
| 倾覆保护装置 |
有 |
后部防护装置 |
有 |
| 罐体尾部至后部防护装置间距（mm） |
245,277,345,440 |
罐体尾部至后下部防护装置间距（mm） |
245,277,345,440 |
| 特定运输介质 |
不适用 |
| 备注 |

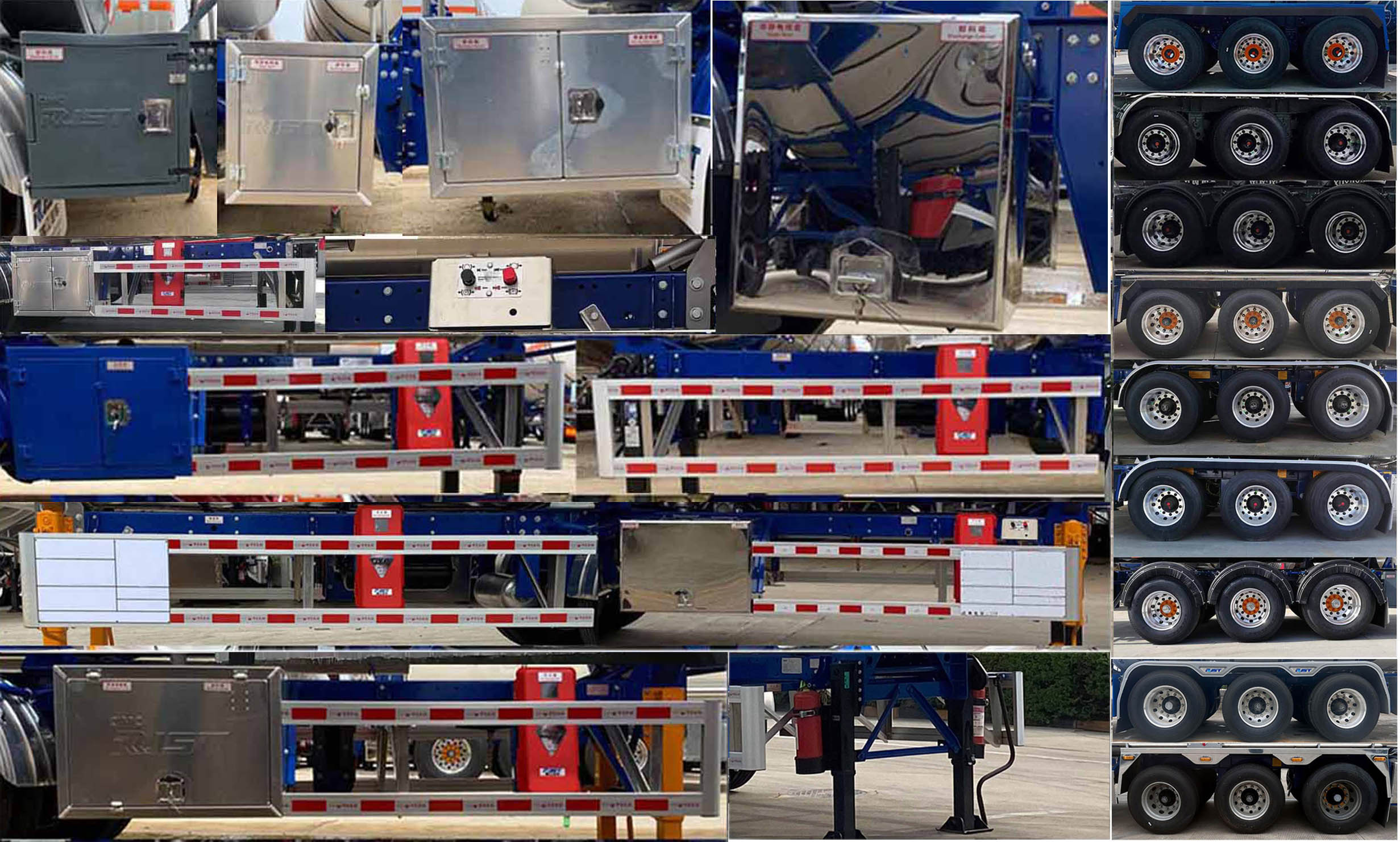

1.选装侧面工具箱、卸料箱位置,选装灭火器样式及位置,选装双释放阀,选装挡泥板; 2.选装灯支架、前后爬梯结构,选装智能化摄像头,选装接线盒位置,选装告示牌样式,选装落水管,选装后防护装饰件,选装罐体加强筋结构; 3.选装顶部结构,选装多种胶管箱; 4.整备质量/载质量对应关系:6850/33150,7000/33000,7500/32500; 5.整车长度/前悬/轴距/后悬/牵引销中心轴线到半挂车最后端水平距离对应关系:11570/1650/5700+1310+1310/1600/9920,11570/1600/5750+1310+1310/1600/9970; 6.半挂车前回转半径/半挂牵引车前回转半径对应关系:1720/1870,1670/1820. |

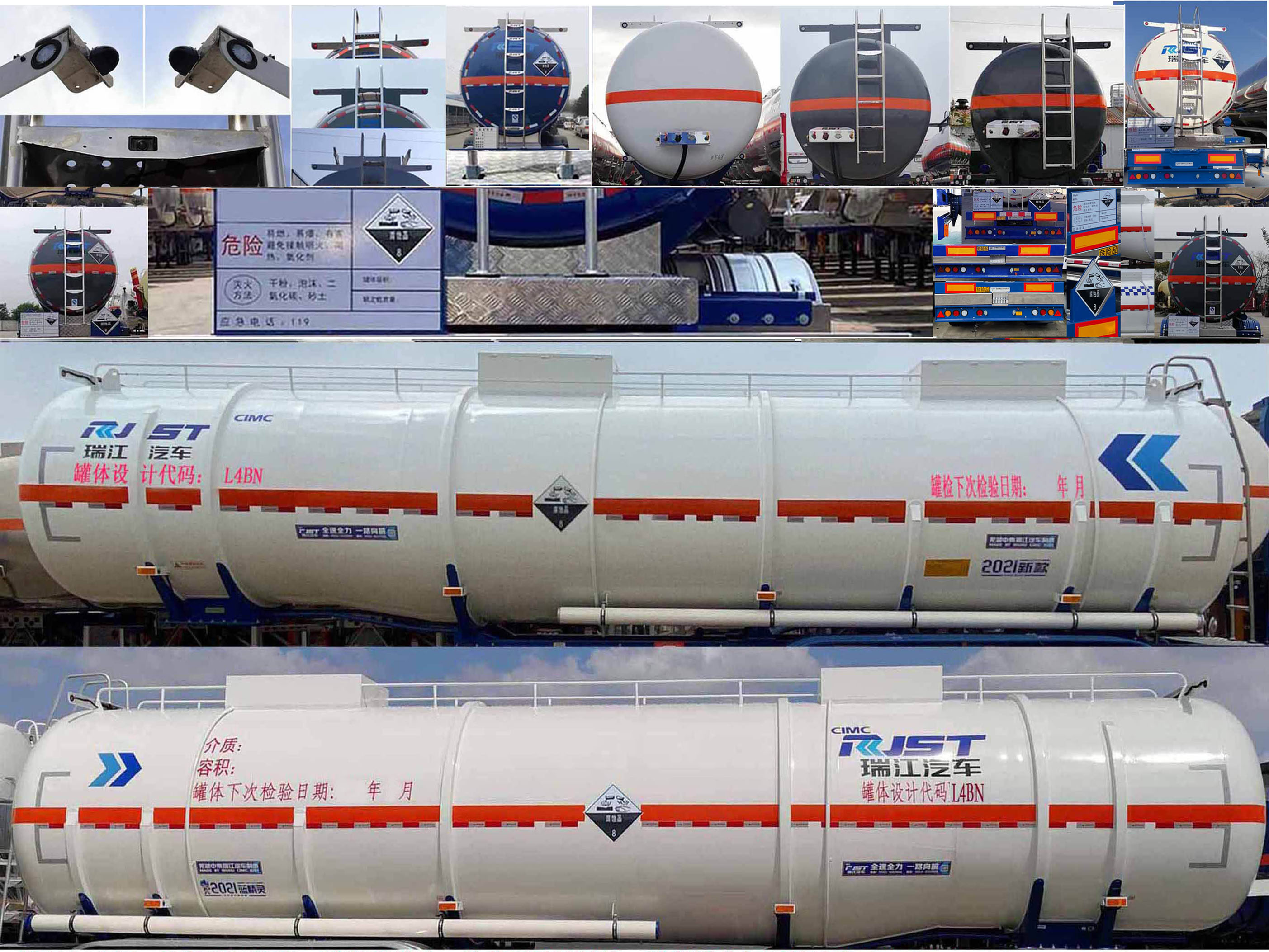

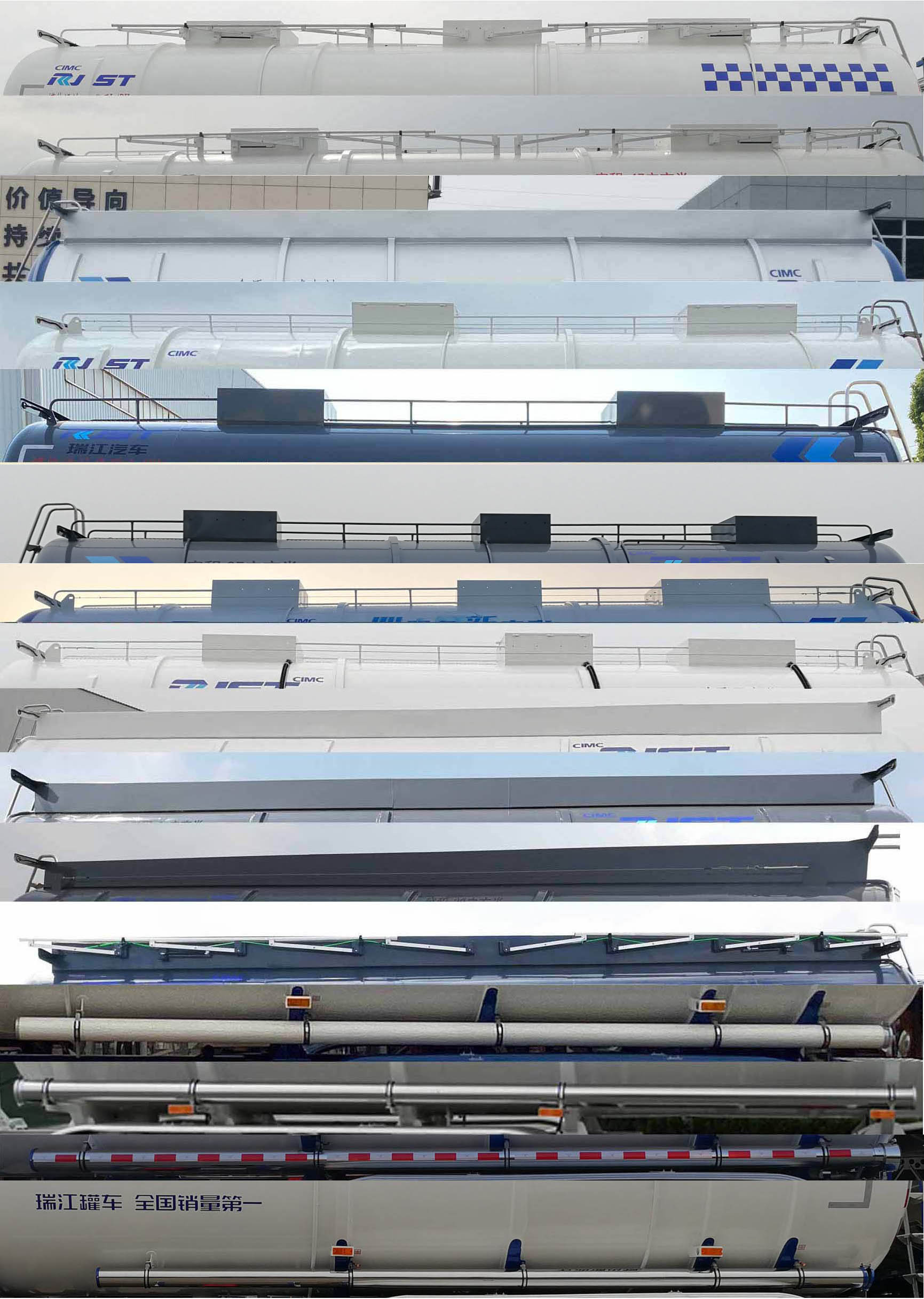

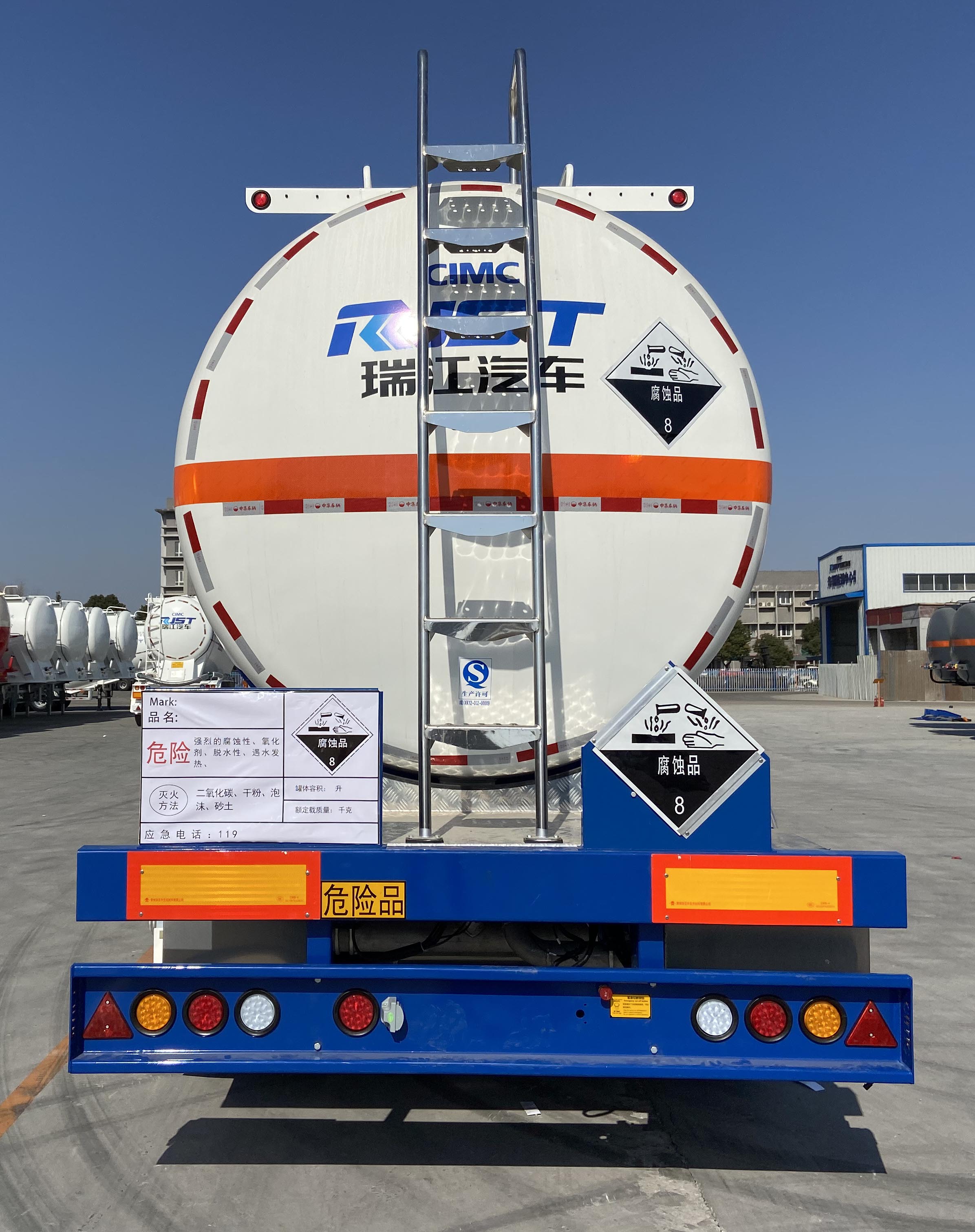

| 选装照片 |

|
