| 生产企业 |
元氏县顺安挂车有限公司 |
| 产品型号 |
YSA9400TJZE |
产品名称 |
集装箱运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
13000,12500,12240×2550,2500×1650,1600,1550,1500 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
不适用 |
| 总质量（kg） |
40000 |
整备质量（kg） |
6800,6500,6200 |
| 支撑装置型号 |
FW28,华硕达 28T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
12R22.5 12PR,11.00R20 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
SQKP50# |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
1772,1704,1916,1842,1602,1664,1754,1685,1899,1825,1582,1645 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
11770,11870,11570,11670,11170,11270 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
1.该车用于运输40英尺集装箱;采用小鹅颈结构,牵引销处车架总高度为210mm,选装牵引销处车架总高度为130mm,160mm,170mm;选装不带导向块时高度为1500mm;选装前部样式及前部不带导向块,选装大梁异形孔结构; 2.长度/前悬/前回转半径/轴距/后悬/牵引销到最后端距离/车宽的对应关系为: (1)13000/1230/1772(1754)/7100+1310+1310/2050/11770/2550(2500); (2)13000/1130/1704(1685)/7100+1310+1310/2150/11870/2550(2500); (3)13000/1130/1704(1685)/7000+1310+1310/2250/11870/2550(2500); (4)13000/1230/1772(1754)/6900+1310+1310/2250/11770/2550(2500); (5)13000/1430/1916(1899)/6800+1310+1310/2150/11570/2550(2500); (6)13000/1330/1842(1825)/6800+1310+1310/2250/11670/2550(2500); (7)12500/1330/1842(1825)/6500+1310+1310/2050/11170/2550(2500); (8)12240/970/1602(1582)/6600+1310+1310/2050/11270/2550(2500); (9)12240/1070/1664(1645)/6500+1310+1310/2050/11170/2550(2500); |

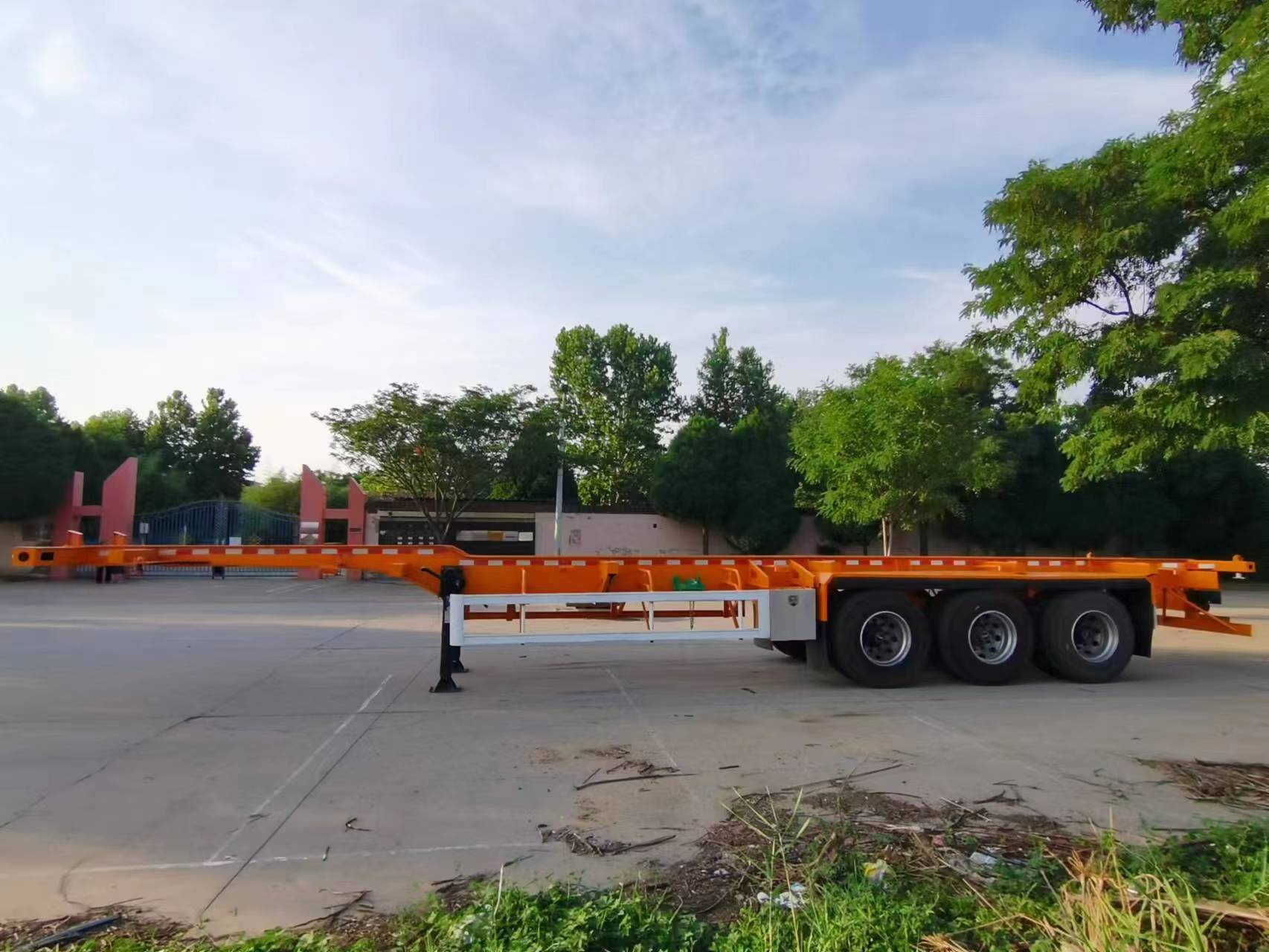

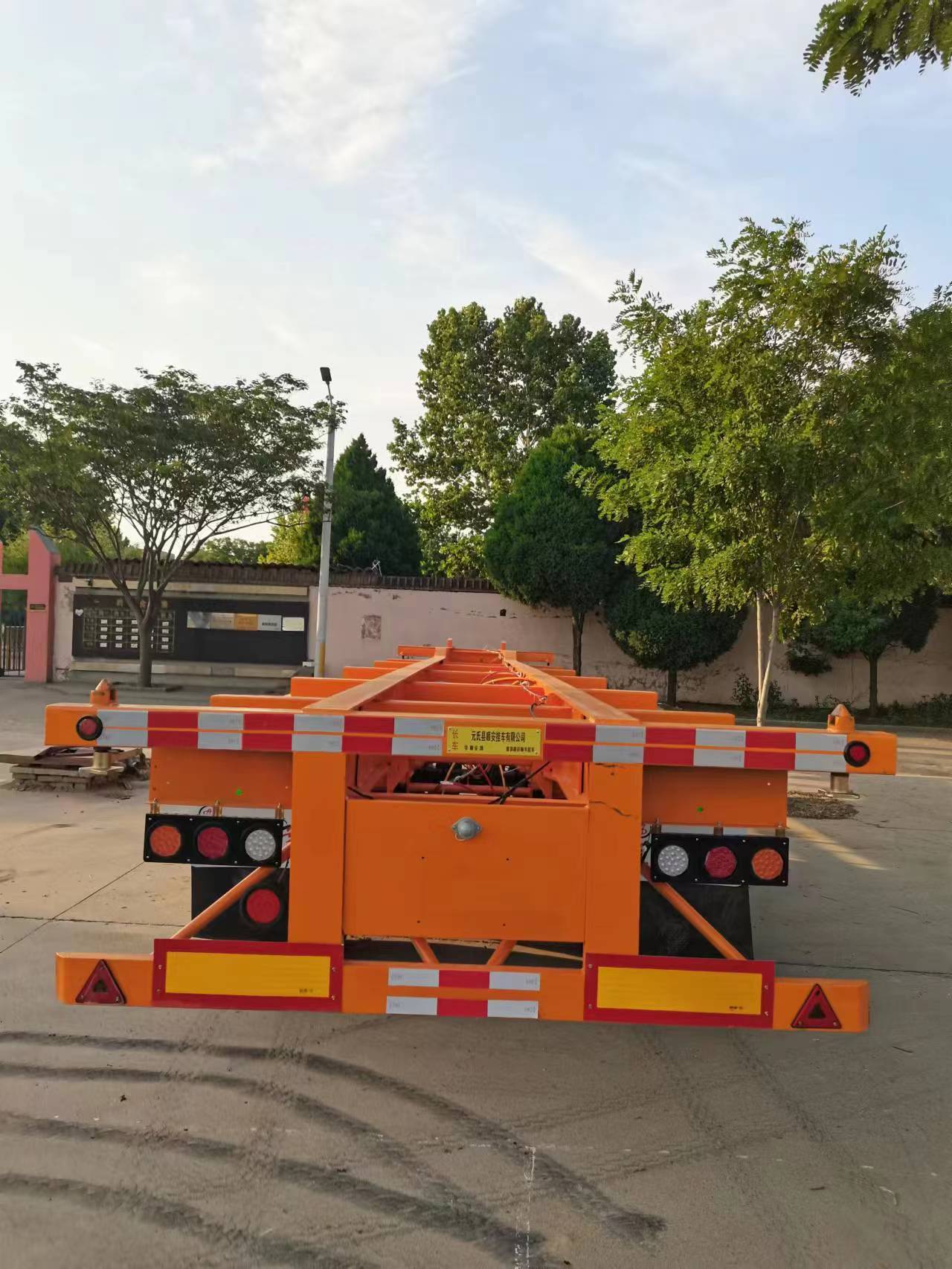

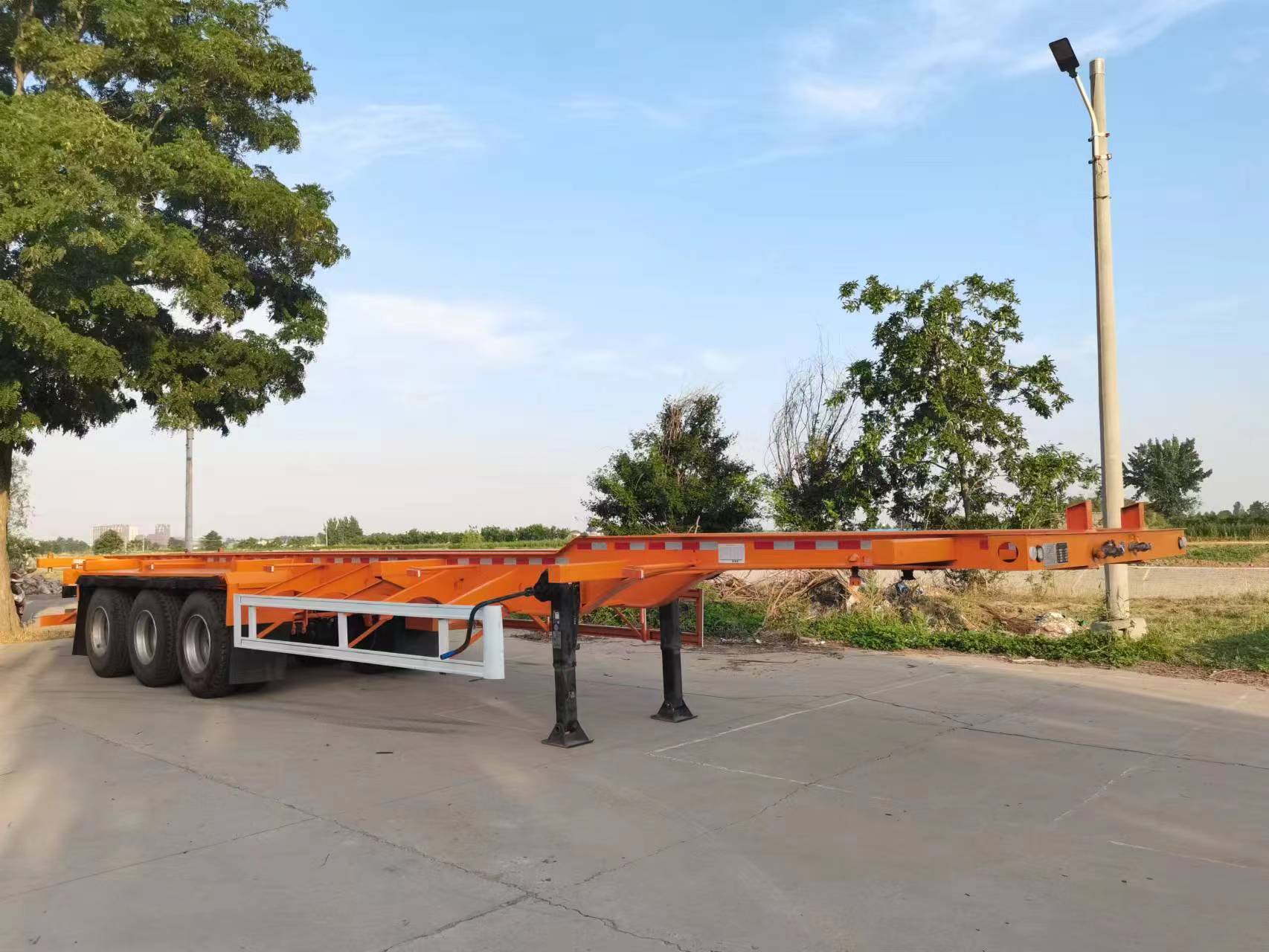

| 选装照片 |
|
