| 生产企业 |
安徽华兴车辆有限公司 |
| 产品型号 |
JLQ9400Z |
产品名称 |
自卸半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
13000,12500,12000×2550×2900,3200,3500,2700 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
12900,12850,12830,12810,12400,12350,12330,12310,11900,11850,11830,11810×2470,2450,2400,2320,2350×600,580,550,310 |
| 总质量（kg） |
40000 |
整备质量（kg） |
7280,7620,8000 |
| 支撑装置型号 |
A400C, 28T(XZ80000/35/25),CL28000,WHD-10T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
1 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
KZ15,50-D200,KPB,50型,BH-KZ50A |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1250 |
| 半挂车前回转半径（mm） |
1900,1821,1704 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2050 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.39 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
11870,11700,11600,11100,10600 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
自卸方式为侧卸;选装侧面样式,每边开数可选4开扇,5开扇,6开扇,立柱可选内插和外插,整车栏板选装竖瓦楞,横瓦楞,方管平板,方管十字花样式,选装后部样式.选装前档板结构选装,侧开栏板开启方式可选装下开门或吊开门;选装液压油箱安装位置侧面或底部;选装侧面带工具箱和不带工具箱;车长/轴距/后悬/前悬/牵引销中心线到半挂车最后端水平距离/前回转半径,对应关系:13000/6900+1310+1310/2350/1130/11870/1704; 13000/6900+1310+1310/2080/1400/11600/1900;12500/6660+1310+1310/1820/1400/11100/1900;13000/6900+1310+1310/2180/1300/11700/1821,12000/6300+1310+1310/1680/1400/10600/1900;13000/6660+1310+1310/2320/1400/11600/1900;13000/6660+1310+1310/2420/1300/11700/1821. |

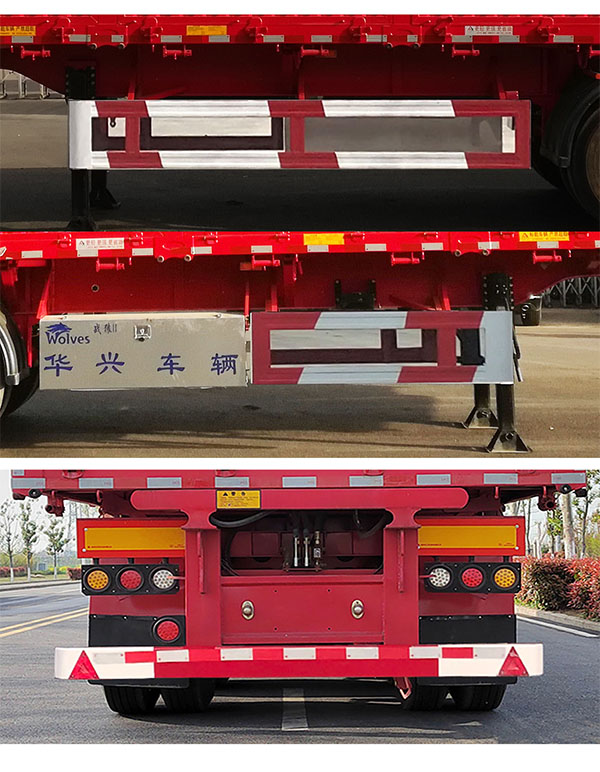

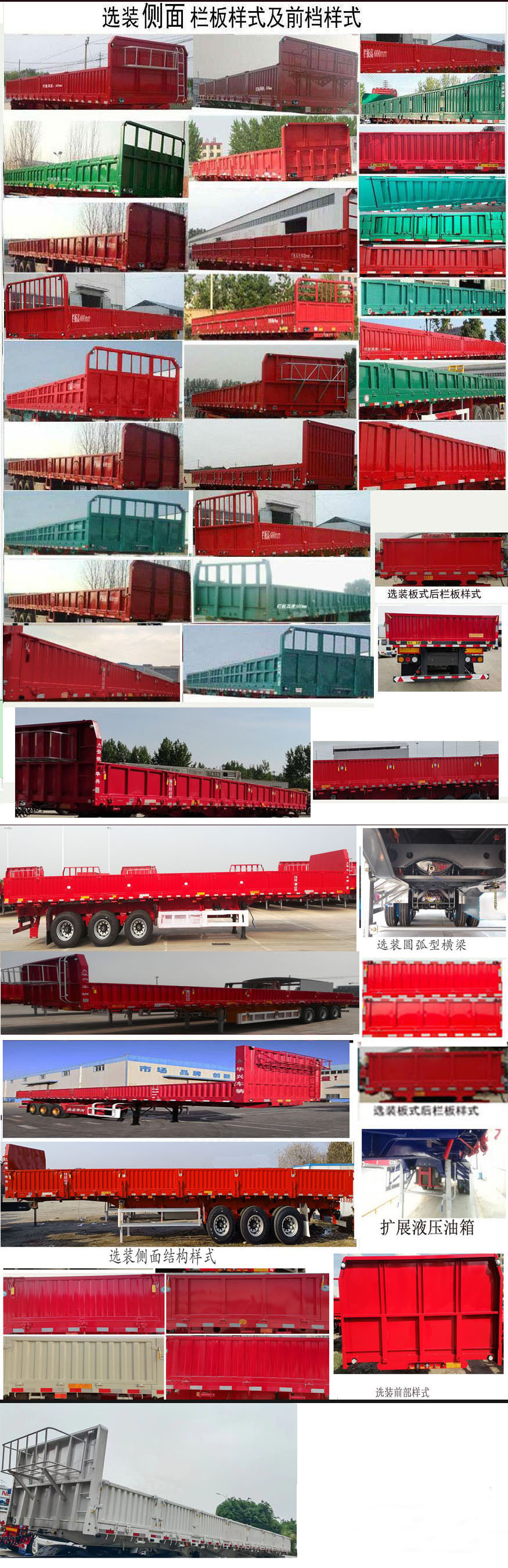

| 选装照片 |

|
