| 生产企业 |
安徽华兴车辆有限公司 |
| 产品型号 |
JLQ9409CCY |
产品名称 |
仓栅式运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
9500,9000,9300×2500,2450×3100,3200,3250,3350,3450,3550 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
9400,8900,9200×2400,2350×600,580,550,530 |
| 总质量（kg） |
40000 |
整备质量（kg） |
5500,5200 |
| 支撑装置型号 |
A400C,FW28,28T,D4000L,CL28000 |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
28 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
盘式/盘式/盘式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
1 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
KZ15,50-D200,KPB,50型 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1250 |
| 半挂车前回转半径（mm） |
2039,2025,1893,1878,1867,1799,1739,1722,1702,1685,1528,1509 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2170 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.39 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
7820,8000,8100,7700,7750,8000,7620,7800 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式空气悬架 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
车厢底板到栅栏顶部的高度为:1800mm,1900mm,1950mm,2050mm,2150mm,2250mm,分别对应外形尺寸高度为:3100,3200,3250,3350,3450,3550,选装前面侧面和后门样式后部选装花栏式后门,对开式半封闭后门,对开全封闭样式为横瓦楞,竖瓦楞,方管板,方管十字花板后门,选装半封闭前门,整车选装各种仓栅样式为一层仓栅,二层仓栅,三层仓栅,对开门锁杆,对开门半截锁杆,侧面选装5开门,6开门.整车货厢栏板选装竖瓦楞,方管平板,方管十字花样,在前回转半径内选装篷布框及前爬梯为选装件,选装大梁异形孔,后尾推车器,选装侧面无工具箱,车长/车宽/货箱内尺寸/轴距/前悬/后悬/牵引销中心到车辆最后端距离车辆前轴到货箱前壁内侧的距离/半挂车前回转半径对应关系(mm):9500/2500/9400/4160+1310+1310/1680/1040/7820/1650/2039,9500/2500/9400/4160+1310+1310/1500/1220/8000/1470/1893,9500/2500/9400/4160+1310+1310/1400/1320/8100/1370/1867,9000/2500/8900/4160+1310+1310/1300/920/7700/1270/1739,9000/2500/8900/4160+1310+1310/1250/970/7750/1220/1702,9000/2500/8900/4160+1310+1310/1000/1220/8000/970/1528,9500/2450/9400/4160+1310+1310/1680/1040/7820/1650/2025,9500/2450/9400/4160+1310+1310/1500/1220/8000/1470/1878,9500/2450/9400/4160+1310+1310/1400/1320/8100/1370/1799,9000/2450/8900/4160+1310+1310/1300/920/7700/1270/1722,9000/2450/8900/4160+1310+1310/1250/970/7750/1220/1685,9000/2450/8900/4160+1310+1310/1000/1220/8000/970/1509,9300/2500/9200/4160+1310+1310/1680/1040/7620/1650/2039,9300/2500/9200/4160+1310+1310/1500/1220/7800/1470/1893; |

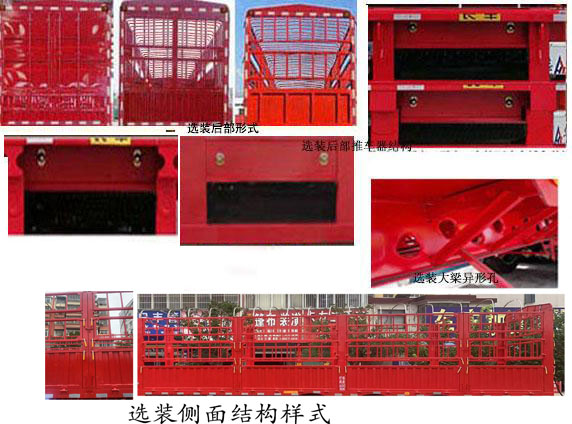

| 选装照片 |

|
