| 生产企业 |
青岛中集专用车有限公司 |
| 产品型号 |
ZJV9406TWYQDB |
产品名称 |
危险品罐箱骨架运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
12240×2550,2480×1310,1360,1410,1460,1530,1590 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
不适用 |
| 总质量（kg） |
40000 |
整备质量（kg） |
5800,6000,6350 |
| 支撑装置型号 |
A440,A300C,A400C,E100,YHD28T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11R22.5 12PR,11.00R20 12PR,12R22.5 12PR,275/70R 22.5 16PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
80 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
盘式/盘式/盘式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
4801020640,CM-TEBS |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
KZ10,BH-KZ50A,BH-KW50A,SQKP50#,50-D200 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1250 |
| 半挂车前回转半径（mm） |
1319,1449,1606,1761,1352,1479,1633,1786 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.38 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
11790,11490,11220,10990 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
FL,OX,AT |
悬架型式 |
非独立式空气悬架 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
易燃危险货物 |
| 备注 |

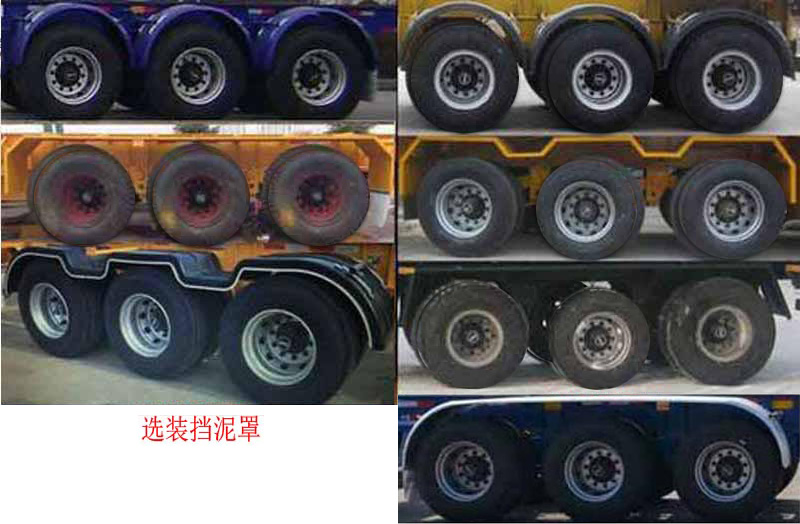

1.整备质量与额定载质量对应关系为：5800/34200,6000/34000,6350/33650; 2.整车长/宽/牵引销中心到车辆最前端距离/前回转半径/轴距/后悬/牵引销中心轴线到半挂车最后端水平距离对应关系为： (1) 12240/2480/450/1319/6900+1310+1310/2270/11790; (2) 12240/2480/750/1449/6900+1310+1310/1970/11490; (3) 12240/2480/1020/1606/6900+1310+1310/1700/11220; (4) 12240/2480/1250/1761/6900+1310+1310/1470/10990; (5) 12240/2480/450/1319/7130+1310+1310/2040/11790; (6) 12240/2480/750/1449/7130+1310+1310/1740/11490; (7) 12240/2480/1020/1606/7130+1310+1310/1470/11220; (8) 12240/2550/450/1352/6900+1310+1310/2270/11790; (9) 12240/2550/750/1479/6900+1310+1310/1970/11490; (10) 12240/2550/1020/1633/6900+1310+1310/1700/11220; (11) 12240/2550/1250/1786/6900+1310+1310/1470/10990; (12) 12240/2550/450/1352/7130+1310+1310/2040/11790; (13) 12240/2550/750/1479/7130+1310+1310/1740/11490; (14) 12240/2550/1020/1633/7130+1310+1310/1470/11220; 3.选装挡泥罩形式; 4.该车用于运输一只40英尺危险品罐箱; |

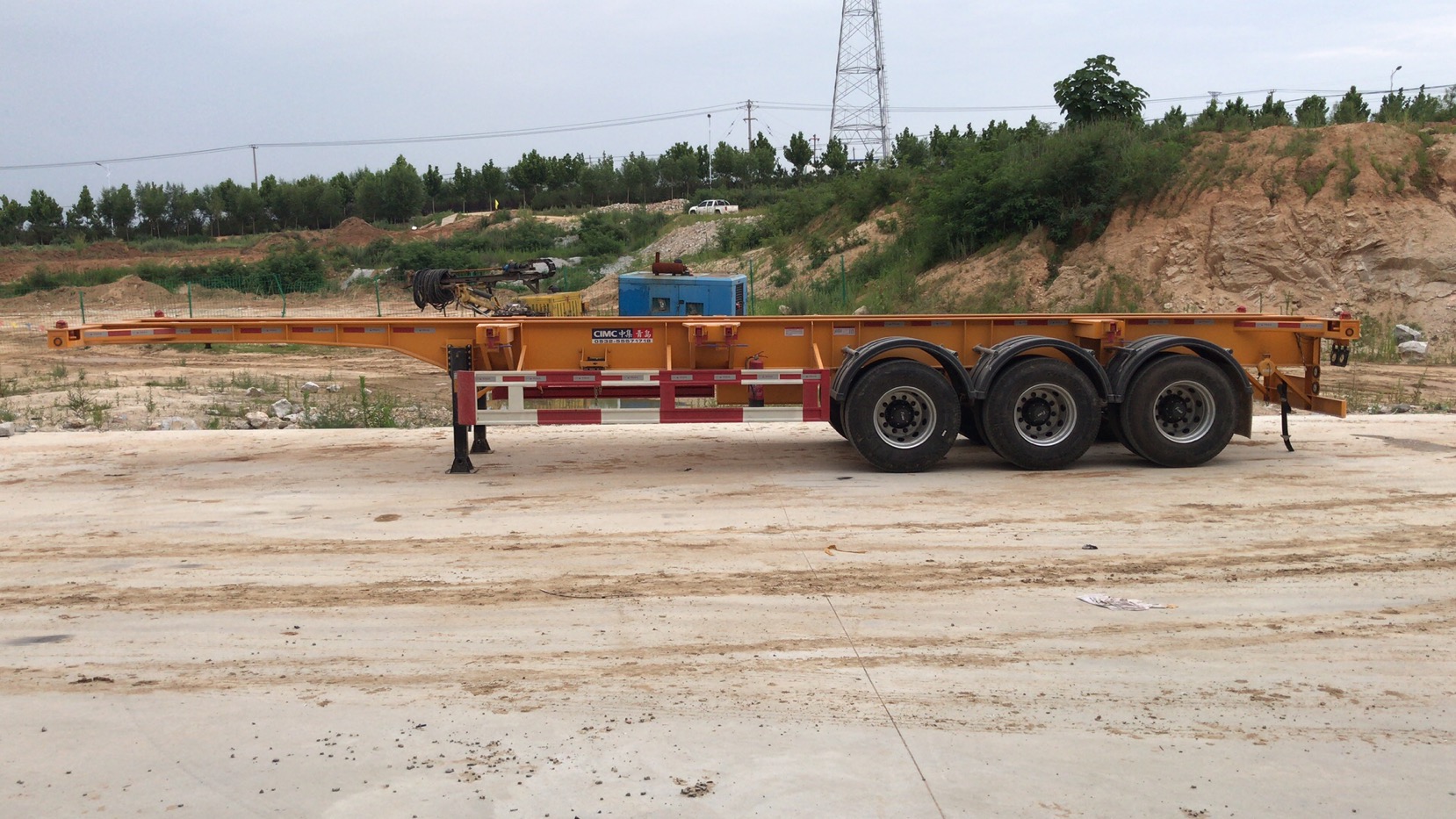

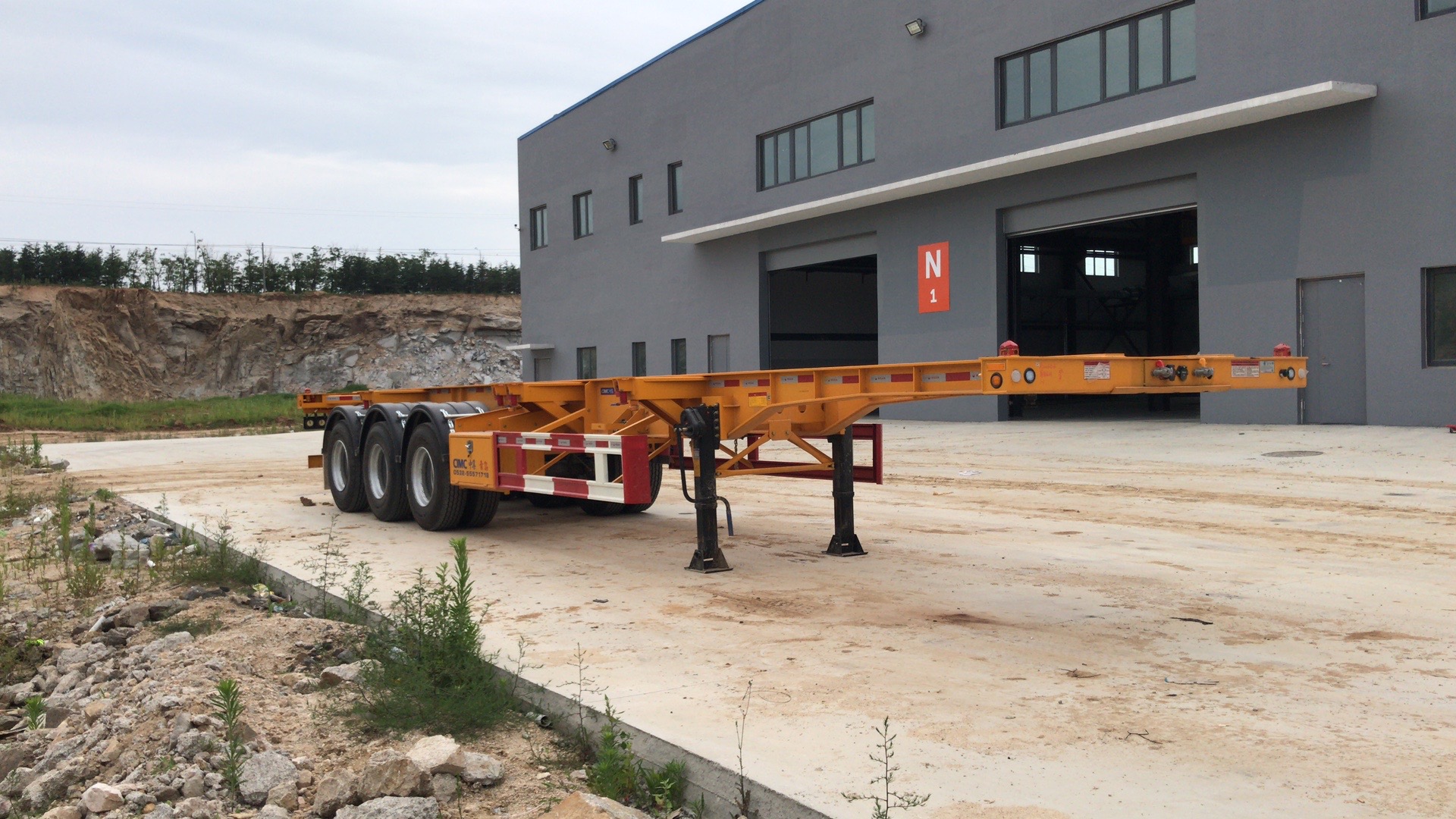

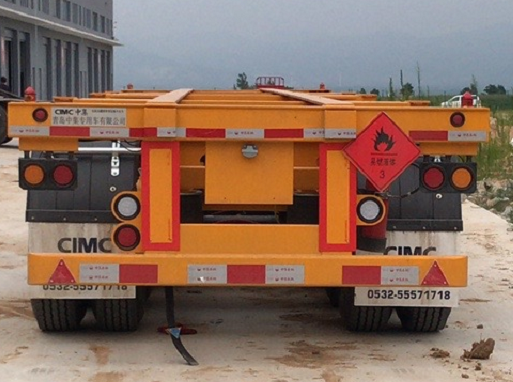

| 选装照片 |
|
