| 生产企业 |
山东骏华车辆有限公司 |
| 产品型号 |
LJH9403ZHX |
产品名称 |
自卸半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
9000,9300,9500,9700,9800,10000,10200,10500,10800,11000×2500,2550×2500,2700,2800,2900,3000,3100,3200,3300,3400,3500,3600,3700 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
8300,8400,8500,8600,8700,8800,8900,9000,9200,9300,9400,9500,9800,9900,10000,10300,10500×2490,2470,2450,2430,2400,2380,2360,2340,2320,2300×600,550,500,400,300 |
| 总质量（kg） |
40000 |
整备质量（kg） |
6200,6400,6600,6800 |
| 支撑装置型号 |
YX-D28T,A400C,YHD28T,SQ28,FW28,FW28,华硕达28T,A300C,ZLD28T,28T(XZ80000/35/25),THD28T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
12R22.5 12PR,11.00R20 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
KZ10,SQKP50#,LSYH-Z50-10 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
1969,1953,1751,1733,1620,1601,1505,1484,1370,1346,1322,1298 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
9600,9500,9300,9200,9000,8800,8700,8650 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
该车自卸方式为后卸;选装液压油箱的安装位置;选装前档板结构;选装侧面栏板样式结构;选装后部栏板样式;选装后翻转支架结构;车长/车宽/前悬/前回转半径/牵引销中心至车辆最后端距离对应关系是:11000/2550/1500/1969/9500,11000/2500/1500/1953/9500,10800/2550/1200/1751/9600,10800/2500/1200/1733/9600,10500/2550/1200/1751/9300,10500/2500/1200/1733/9300,10200/2550/1000/1620/9200,10200/2500/1000/1601/9200,10000/2550/1000/1620/9000,10000/2500/1000/1601/9000,9800/2550/800/1505/9000,9800/2500/800/1484/9000,9700/2550/1000/1620/8700,9700/2500/1000/1601/8700,9500/2550/800/1505/8700,9500/2500/800/1484/8700,9300/2550/500/1370/8800,9300/2500/500/1346/8800,9000/2550/350/1322/8650,9000/2500/350/1298/8650;整备质量/额定载质量对应关系(kg):6200/33800,6400/33600,6600/33400,6800/33200; |

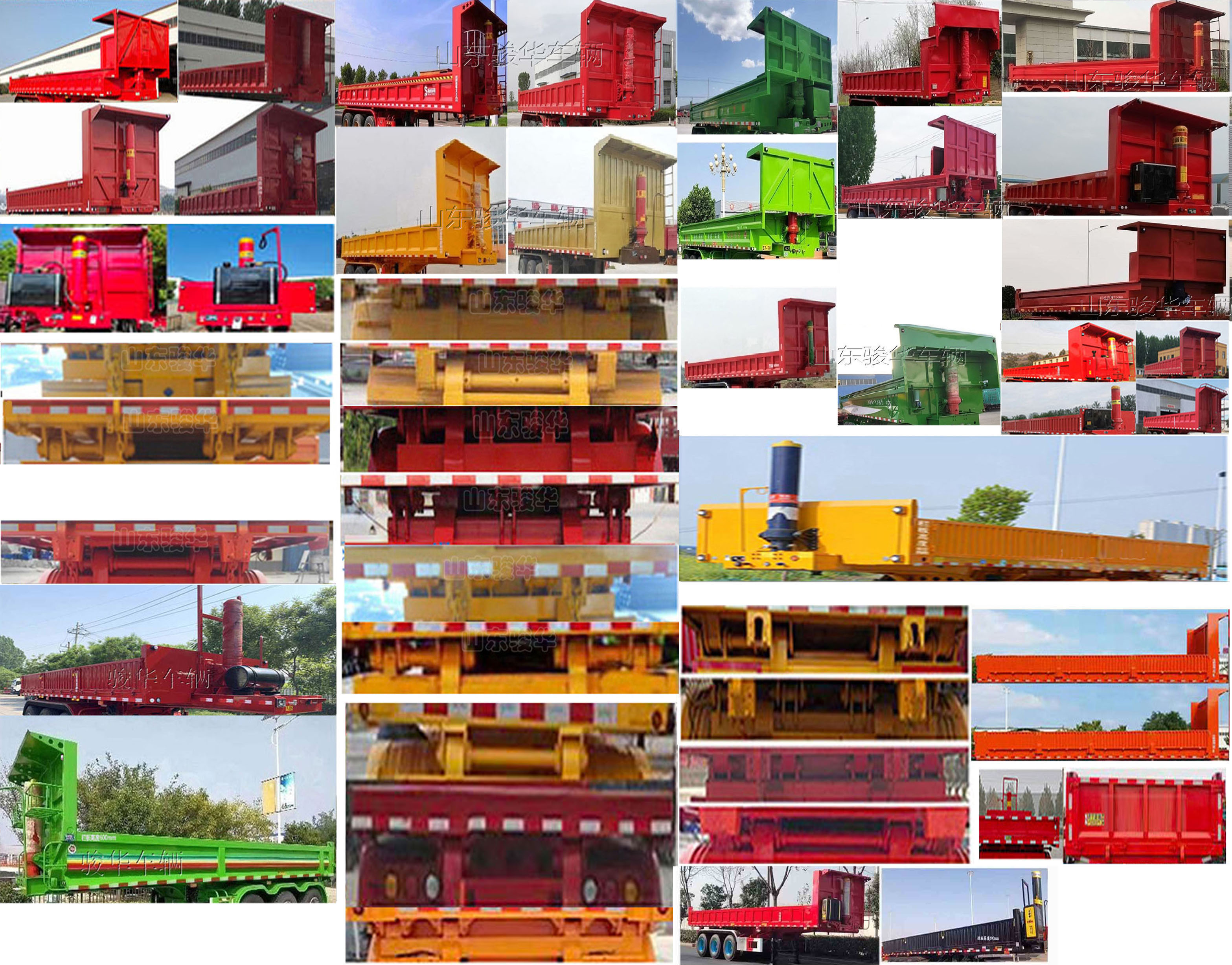

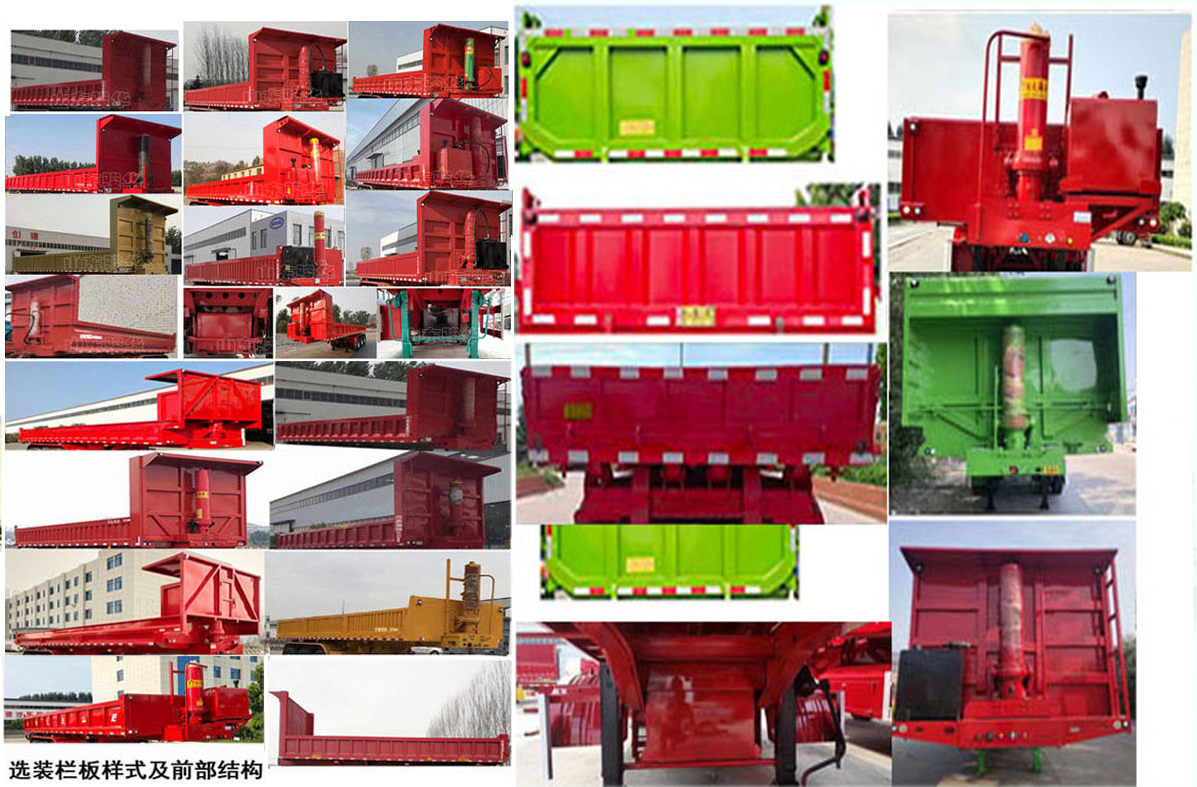

| 选装照片 |

|
