| 生产企业 |
山东华耀汽车配件有限公司 |
| 产品型号 |
KYC9401Z |
产品名称 |
自卸半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
13000,12500×2550,2500×2500,2700,2900,3100,3300,3500 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
12890,12850,12790,12390,12350,12290×2360,2380,2400,2420,2430,2450,2470×600,550,500 |
| 总质量（kg） |
40000 |
整备质量（kg） |
6300,6600,6900 |
| 支撑装置型号 |
E100,A300C,A400C,A440,SQ28,FW28 |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式,盘式/鼓式,盘式/鼓式,盘式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
3 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
LSYH-Z50-10,SQKP50#,ZHQ5006,JGZ50# |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1250 |
| 半挂车前回转半径（mm） |
1806,1915,1991,1703,1820,1789,1899,1975,1685,1803,1737,1820,1718,1803 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
1906,2015,2091,1803,1920,1889,1999,2075,1785,1903,1837,1920,1818,1903 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
11720,11570,11470,11370,11200,11820,11700 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧悬架,非独立式空气悬架 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
卸货方式为:侧卸;选装前档结构;栏板结构选装下开门及吊开门结构;选装箱板竖瓦楞;选装5开门,6开门,7开门,6对开门;选装立柱翻转结构;选装大梁异形孔结构;选装后牌照灯个数及牌照板样式;选装平面箱板样式;选装后尾样式;选装车厢立柱与车架连接方式为螺栓连接;选装号牌架样式;选装尾部标志板位置,选装后门样式,选装大梁不开孔结构,选装合页样式,立柱可选内插,外插样式,选装把手样式;选装空气悬架;选装制动器型式鼓式或盘式;车长/半挂车牵引销到车辆最前端距离/轴距/后悬(mm)对应关系为:当车长为13000时,1180/6900+1310+1310/2300;1280/6800+1310+1310/2300;1300/6730+1310+1310/2350;1430/6650+1310+1310/2300;1530/6550+1310+1310/2300;当车长为12500时,1130/6650+1310+1310/2100;1300/6480+1310+1310/2100. 互换性铭牌对应关系为: 13000/6900+1310+1310/2300,前悬1180,前回转1737.牵引车前回转≥1837;牵引销到最后端距离11820 13000/6800+1310+1310/2300,前悬1280,前回转1806.牵引车前回转≥1906;牵引销到最后端距离11720 13000/6730+1310+1310/2350,前悬1300,前回转1820.牵引车前回转≥1920;牵引销到最后端距离11700 13000/6650+1310+1310/2300,前悬1430,前回转1915.牵引车前回转≥2015;牵引销到最后端距离11570 13000/6550+1310+1310/2300,前悬1530,前回转1991.牵引车前回转≥2091;牵引销到最后端距离11470 12500/6650+1310+1310/2100,前悬1130,前回转1703.牵引车前回转≥1803;牵引销到最后端距离11370 12500/6480+1310+1310/2100,前悬1300,前回转1820.牵引车前回转≥1920;牵引销到最后端距离11200 以上对应宽度2550. 13000/6900+1310+1310/2300,前悬1180,前回转1718.牵引车前回转≥1818;牵引销到最后端距离11820 13000/6800+1310+1310/2300,前悬1280,前回转1789.牵引车前回转≥1889;牵引销到最后端距离11720 13000/6730+1310+1310/2350,前悬1300,前回转1803.牵引车前回转≥1903;牵引销到最后端距离11700 13000/6650+1310+1310/2300,前悬1430,前回转1899.牵引车前回转≥1999;牵引销到最后端距离11570 13000/6550+1310+1310/2300,前悬1530,前回转1975.牵引车前回转≥2075;牵引销到最后端距离11470 12500/6650+1310+1310/2100,前悬1130,前回转1685.牵引车前回转≥1785;牵引销到最后端距离11370 12500/6480+1310+1310/2100,前悬1300,前回转1803.牵引车前回转≥1903;牵引销到最后端距离11200 以上对应宽度2500 货箱栏板内尺寸对应关系: 当车长13000宽2550时货箱长*宽*高:12890,12850,12790*2470,2450,2430,2420*600 当车长13000宽2500时货箱长*宽*高:12890,12850,12790*2420,2400,2380,2360*600 当车长12500宽2550时货箱长*宽*高:12390,12350,12290*2470,2450,2430,2420*600 当车长12500宽2500时货箱长*宽*高:12390,12350,12290*2420,2400,2380,2360*600 整备质量和额定载质量的对应关系: 当整备质量为6300时,额定载质量为33700. 当整备质量为6600时,额定载质量为33400. 当整备质量为6900时,额定载质量为33100. |

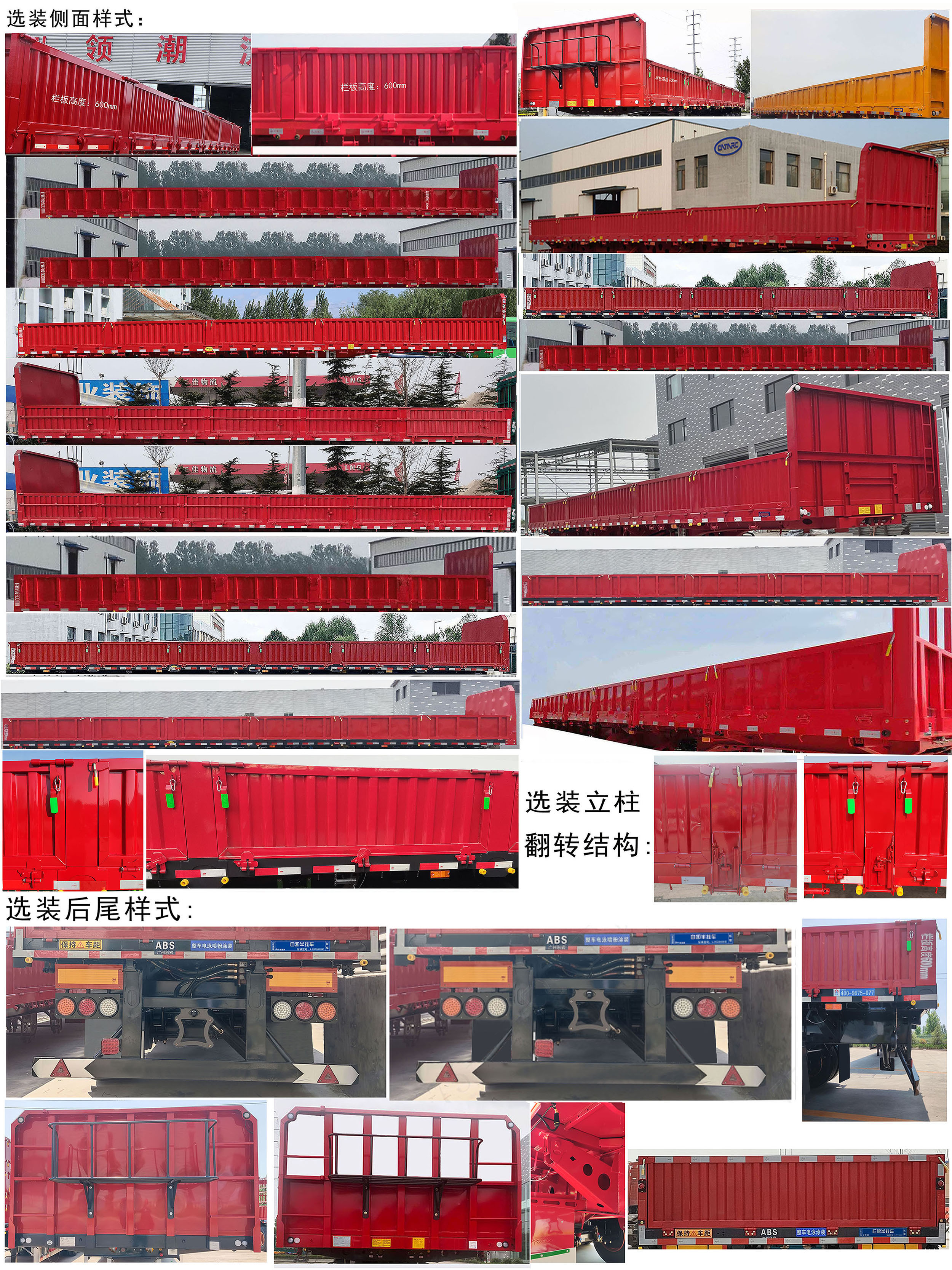

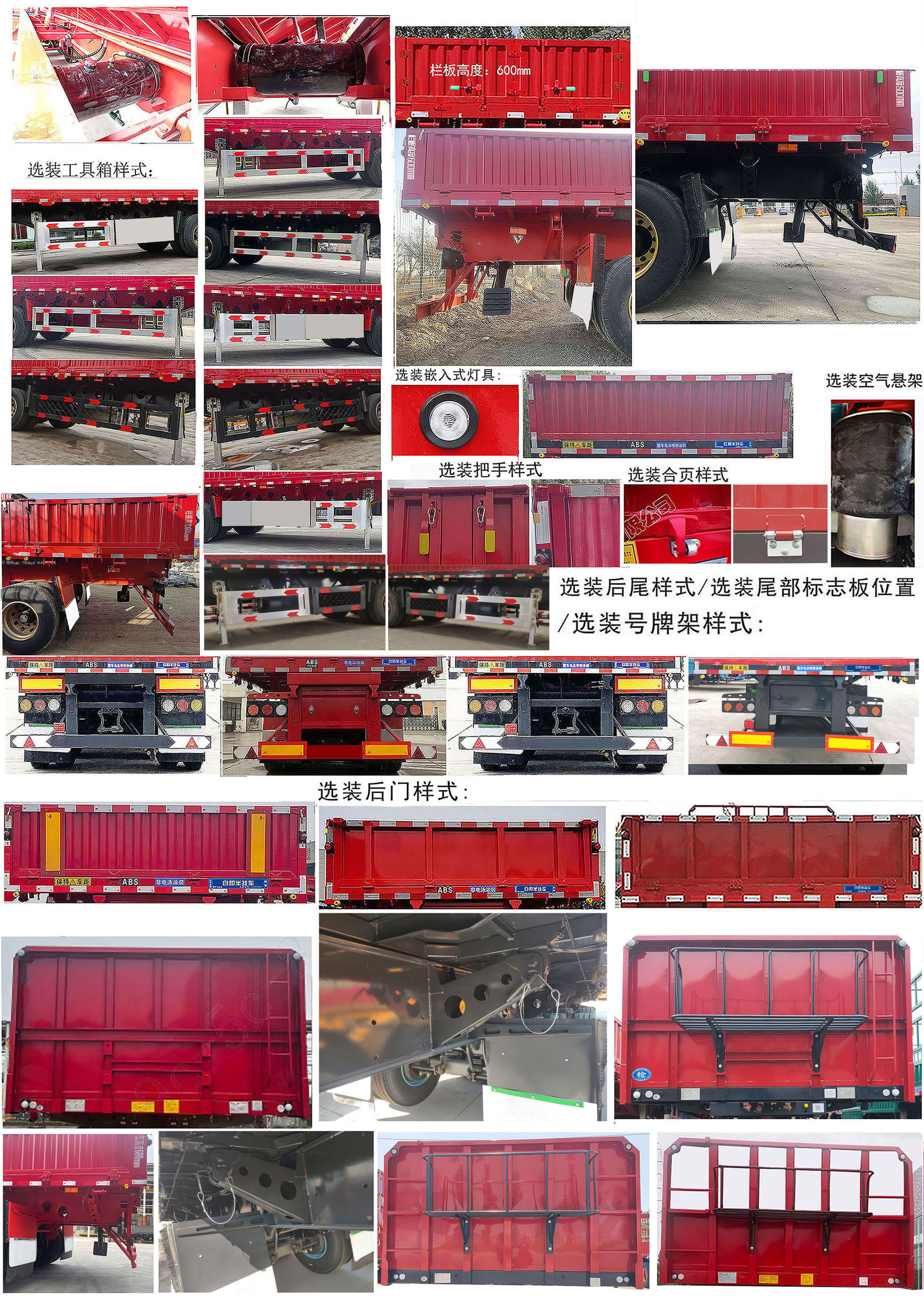

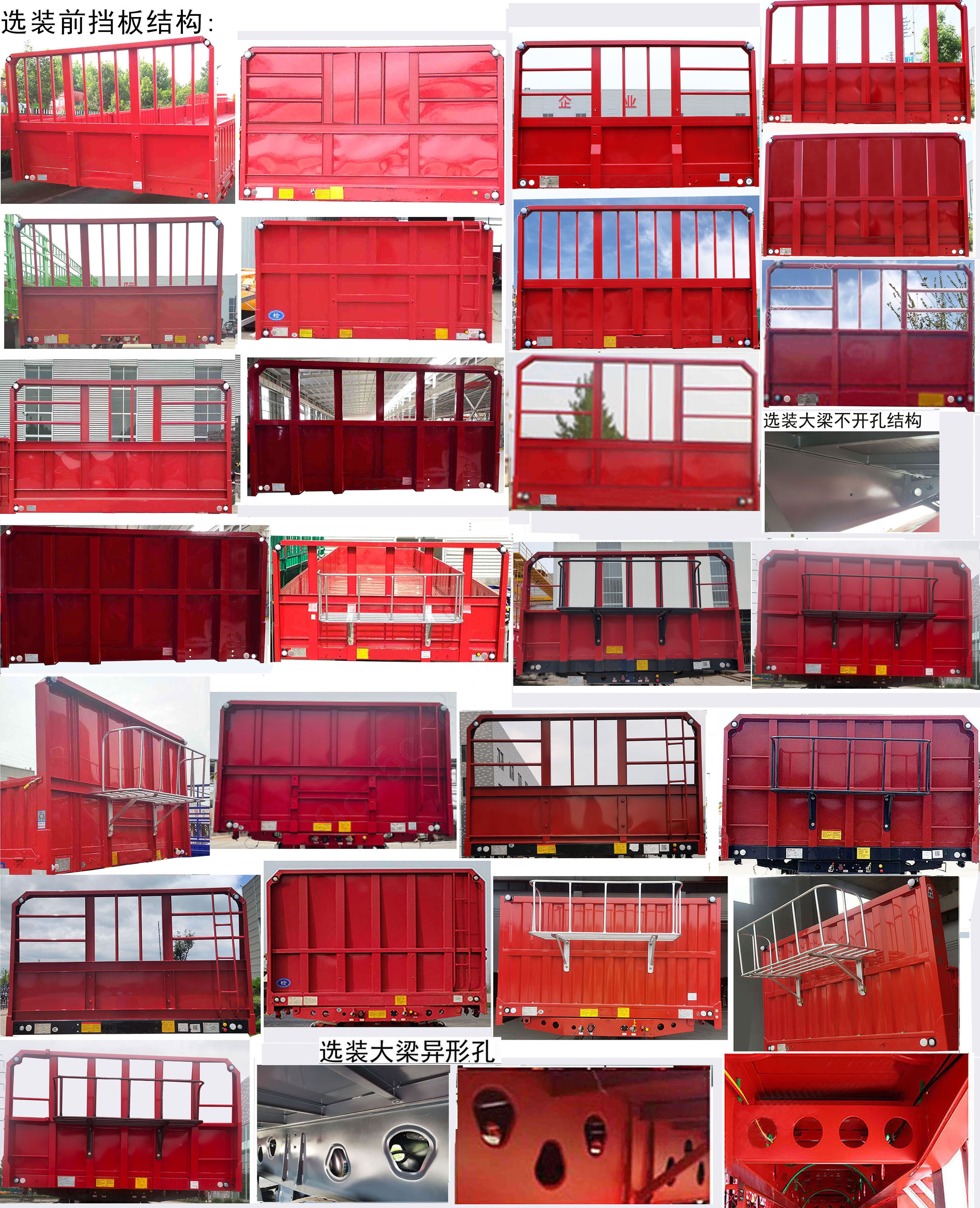

| 选装照片 |

|
