| 生产企业 |
山东锣响汽车制造有限公司 |
| 产品型号 |
LXC9406Z |
产品名称 |
自卸半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
8500,9000,9300×2500,2550×3000,3100,3200,3300,3400,3500,3600,3700,3800,3950 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
7820,7900,8320,8400,8620,8700×2320,2340,2360,2380,2400,2420,2440×500,550,600 |
| 总质量（kg） |
40000 |
整备质量（kg） |
6850,7000,7200,7400,7500 |
| 支撑装置型号 |
E100,A300C,A400C,A440,SQ28,FW28 |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
3 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
LSYH-Z50-10,SQKP50#,ZHQ5006,JGZ50# |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1250 |
| 半挂车前回转半径（mm） |
1473,1651,1665,1685,1619,1753,1494,1670,1683,1703,1639,1771 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
1573,1751,1765,1785,1719,1853,1594,1770,1783,1803,1739,1871 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
7720,7420,7900,7870,8270,8070 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧悬架 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
卸货方式为:后卸;选装前挡板样式,选装侧面样式;选装翻转支架样式,选装后尾样式,选装后门样式;选装油箱位置;车长/半挂车牵引销到车辆最前端距离/轴距/后悬(mm)对应关系为:当车长为8500时,780/3700+1310+1310/1400,1080/3700+1310+1310/1100;当车长为:9000时,1100/3880+1310+1310/1400,1130/4050+1310+1310/1200;当车长为:9300时,1030/4050+1310+1310/1600,1230/4050+1310+1310/1400. 互换性铭牌对应关系为: 8500/3700+1310+1310/1400,前悬780,前回转1494.牵引车前回转≥1594;牵引销到最后端距离7720 8500/3700+1310+1310/1100,前悬1080,前回转1670.牵引车前回转≥1770;牵引销到最后端距离7420 9000/3880+1310+1310/1400,前悬1100,前回转1683.牵引车前回转≥1783;牵引销到最后端距离7900 9000/4050+1310+1310/1200,前悬1130,前回转1703.牵引车前回转≥1803;牵引销到最后端距离7870 9300/4050+1310+1310/1600,前悬1030,前回转1639.牵引车前回转≥1739;牵引销到最后端距离8270 9300/4050+1310+1310/1400,前悬1230,前回转1771.牵引车前回转≥1871;牵引销到最后端距离8070 以上对应2550宽度. 8500/3700+1310+1310/1400,前悬780,前回转1473.牵引车前回转≥1573;牵引销到最后端距离7720 8500/3700+1310+1310/1100,前悬1080,前回转1651.牵引车前回转≥1751;牵引销到最后端距离7420 9000/3880+1310+1310/1400,前悬1100,前回转1665.牵引车前回转≥1765;牵引销到最后端距离7900 9000/4050+1310+1310/1200,前悬1130,前回转1685.牵引车前回转≥1785;牵引销到最后端距离7870 9300/4050+1310+1310/1600,前悬1030,前回转1619.牵引车前回转≥1719;牵引销到最后端距离8270 9300/4050+1310+1310/1400,前悬1230,前回转1753.牵引车前回转≥1853;牵引销到最后端距离8070 以上对应2500宽度. 货箱栏板内尺寸对应关系: 当车长8500宽2550时货箱长*宽*高:7820,7900*2380,2400,2420,2440*600 当车长8500宽2500时货箱长*宽*高:7820,7900*2320,2340,2360*600 当车长9000宽2550时货箱长*宽*高:8320,8400*2380,2400,2420,2440*600 当车长9000宽2500时货箱长*宽*高:8320,8400*2320,2340,2360*600 当车长9300宽2550时货箱长*宽*高:8620,8700*2380,2400,2420,2440*600 当车长9300宽2500时货箱长*宽*高:8620,8700*2320,2340,2360*600 整备质量与额定载质量的对应关系： 整备质量是6850时,额定载质量为33150 整备质量是7000时,额定载质量为33000 整备质量是7200时,额定载质量为32800 整备质量是7400时,额定载质量为32600 整备质量是7500时,额定载质量为32500 |

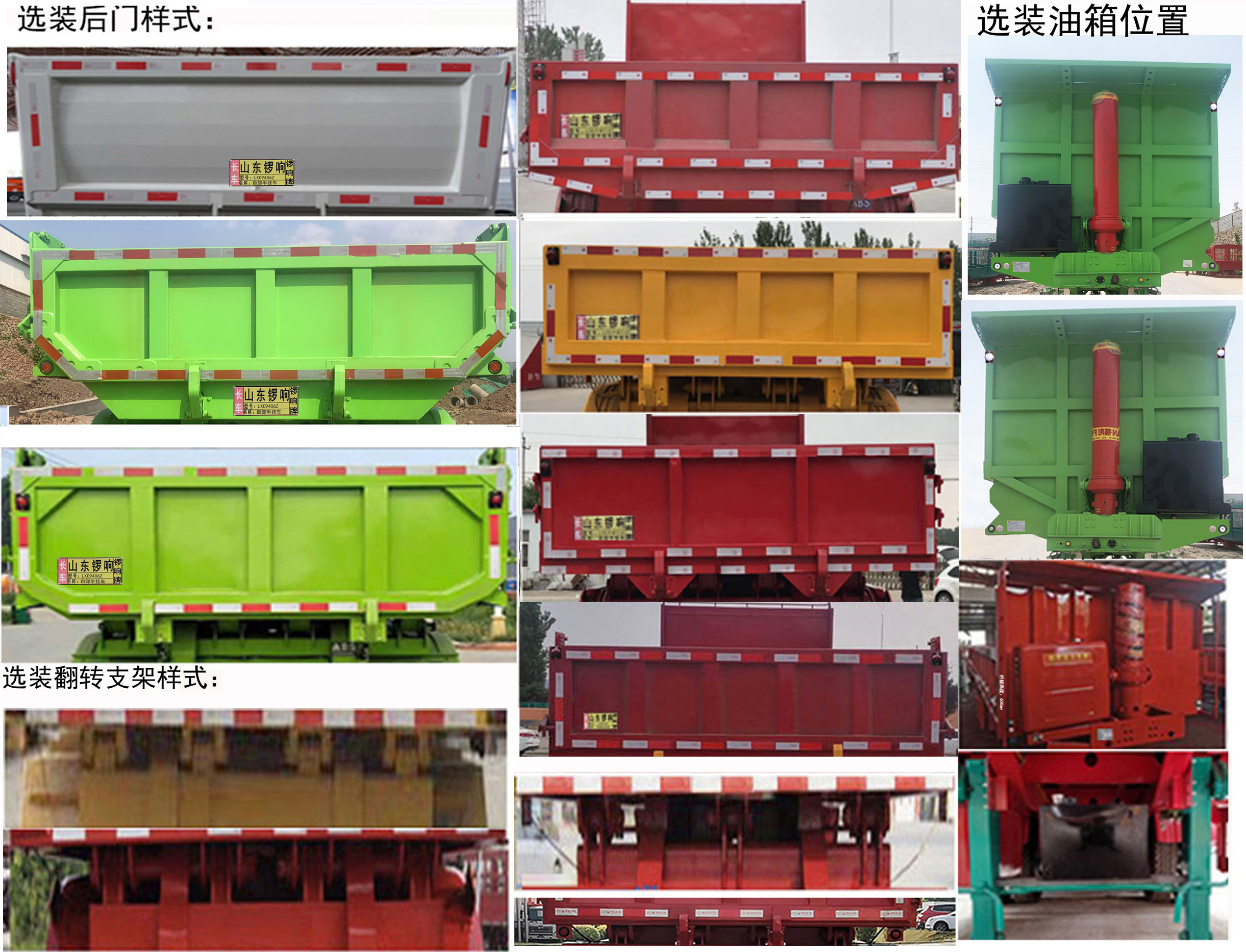

| 选装照片 |

|
