道路运输车辆达标车型配置、参数表（挂车）
|
|||||||||||
| 达标车型编号 公示中 |
| 生产企业 | 福建常春专用车制造有限公司 | ||||||||||
| 产品型号 | FCC9340TJZ | 产品名称 | 集装箱运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13950×2550,2500,2480×1400,1450,1500,1550,1600,1650,1700 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） | 不适用 | ||||||||
| 总质量（kg） | 34450 | 整备质量（kg） | 3950,3650 | ||||||||
| 支撑装置型号 | A440,A400C,A300C,E100,FW28,FW28,SQ28,YHD28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR,12R22.5 16PR,275/70R22.5 16PR,275/70R22.5 18PR | ||||||||||
| 轮胎数量（个） | 4/4 | 挂车设计最高车速（km/h） | 89,80 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式,鼓式/盘式,鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 4 | ||||||||
| 电子制动系统（EBS）控制器型号 | CM-TEBS | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10,KPB,50-D200,SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50号 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 2034 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2100 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 12240 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧,非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||

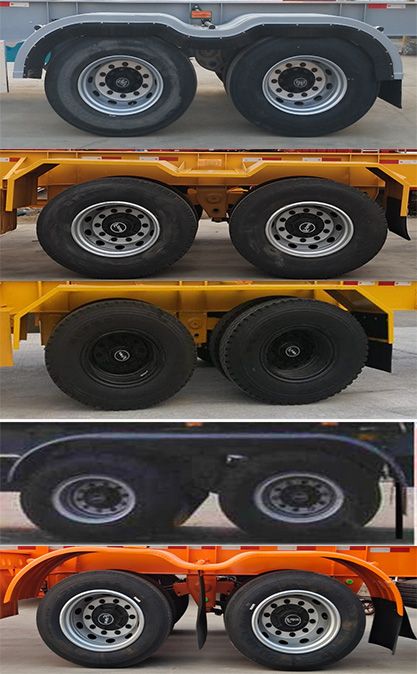

| 备注 | 该车用于运输45英尺型集装箱,该车为小鹅颈结构,选装带导向块或不带导向块结构,车辆高度随选装导向块的不同而变化,大梁腹板选装冲孔或不冲孔结构,牵引销处大梁高度210mm,190mm,170mm,150mm,130mm,选装前部样式,选装侧面样式,选装后部样式,选装支腿安装样式,选装电动支腿,选装液压支腿,选装前横梁倒角结构,选装前锁具安装样式,选装尾部标识板安装位置,选装牌照板样式,选装轮胎罩样式;整备质量(KG)/额定载质量(KG)对应关系为:3950/30500,3650/30800,选装12R22.5轮胎时装配钢板弹簧,鼓式制动,ABS;选装275/70R22.5轮胎时装配空悬悬架,盘式制动,EBS,最大时速80km/h. | ||||||||||

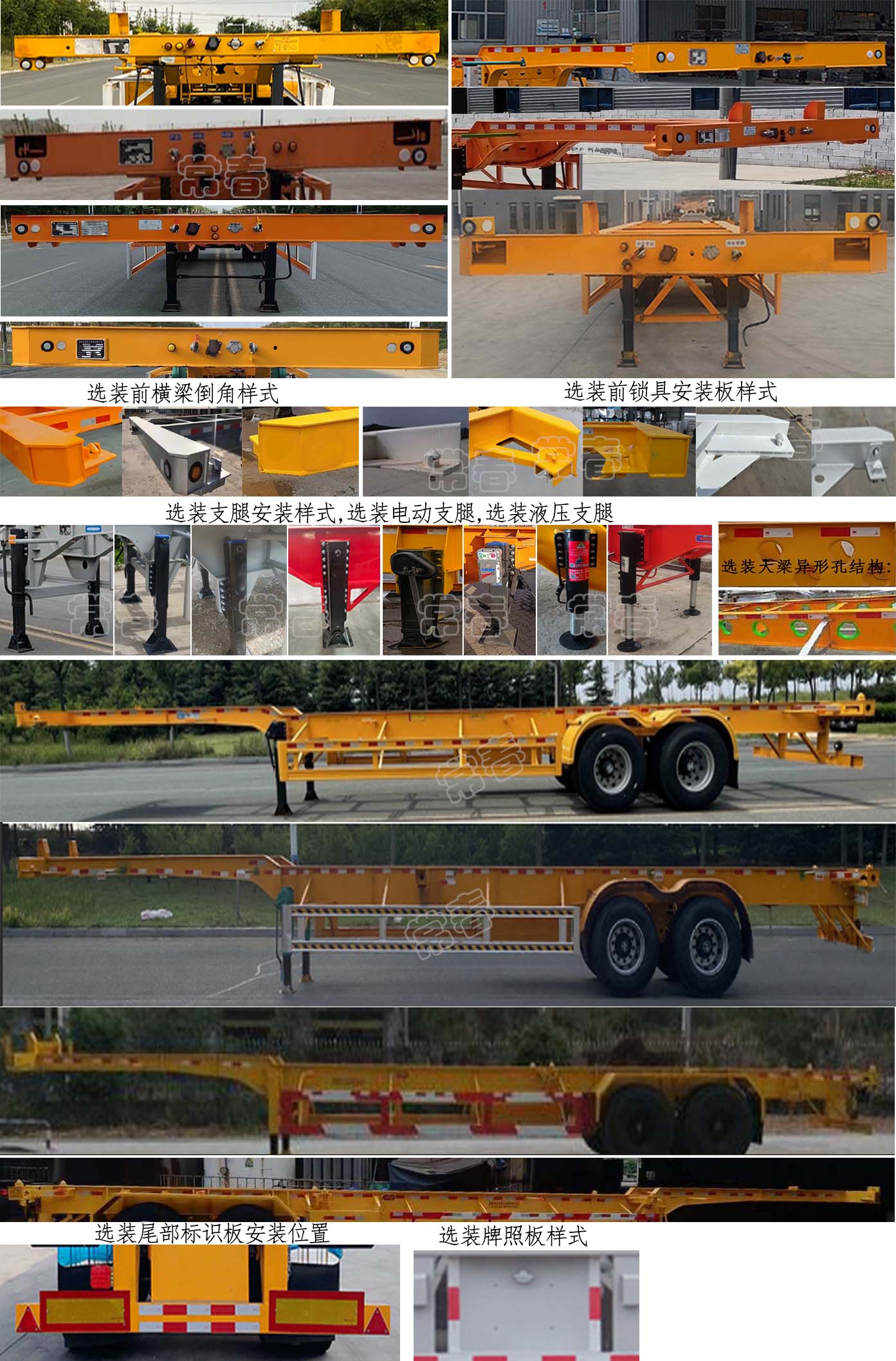

| 选装照片 |

|
||||||||||
