道路运输车辆达标车型配置、参数表（挂车）
|
|||||||||||
| 达标车型编号 公示中 |
| 生产企业 | 福建常春专用车制造有限公司 | ||||||||||
| 产品型号 | FCC9401TWY | 产品名称 | 危险品罐箱骨架运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000,12400×2550,2500,2480×1400,1450,1500,1550,1600,1650 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） | 不适用 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 5500,5300 | ||||||||
| 支撑装置型号 | A440,A400C,A300C,E100,FW28,FW28,SQ28,YHD28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 80 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | CM-TEBS | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10,KPB,BH-KZ50A,SQKP50#,50-D200 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50号 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 1344,1335,1311,1302 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2200 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2120 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11850,11760,11540,11340 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | FL,OX,AT | 悬架型式 | 非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 易燃危险货物 | ||||||||||
| 备注 | 1,该车用于运输40尺危险品罐箱,罐箱装运的危险品类别为:非剧毒化学品及爆炸品,危险货物运输车辆类型为:FL型,OX型,AT型,准运介质的最大密度为810千克/立方米;采用适用于牵引危险品运输半挂车的牵引车,也可运输40尺普通集装箱或非危险品罐箱,该车加装配灭火器,导静电接线盘及导电拖地带;牵引销处车架高度为194mm,选装90mm,120mm,140mm,160mm,180mm,选装侧面样式,选装前部样式,选装有无导向块结构,选装支腿安装样式,选装液压支腿,选装电动支腿,选装灭火器桶样式,选装挡泥板样式,选装后部样式,选装纵梁异形孔结构,选装尾部标识板安装位置,根据运输介质不同可选装与运输介质对应的符合国家标准要求的外部危险品标志牌图形; 2,车长/牵引销中心至车辆最前端的距离/轴距/后悬/牵引销中心轴线到半挂车最后端水平距离/前回转半径对应关系(mm): 12400/640/7160+1310+1310/1980/11760/车宽为2550时1335,车宽为2500时1311,车宽为2480时1302; 12400/840/7160+1310+1310/1780/11540/车宽为2550时1335,车宽为2500时1311,车宽为2480时1302; 12400/1040/7160+1310+1310/1580/11340/车宽为2550时1335,车宽为2500时1311,车宽为2480时1302; 13000/1150/7160+1310+1310/2070/11850/车宽为2550时1335,车宽为2500时1311,车宽为2480时1302; 13000/1240/7160+1310+1310/1980/11760/车宽为2550时1344,车宽为2500时1344,车宽为2480时1344; 3,整备质量(KG)/额定载质量(KG)对应关系为:5500/34500,5300/34700. | ||||||||||

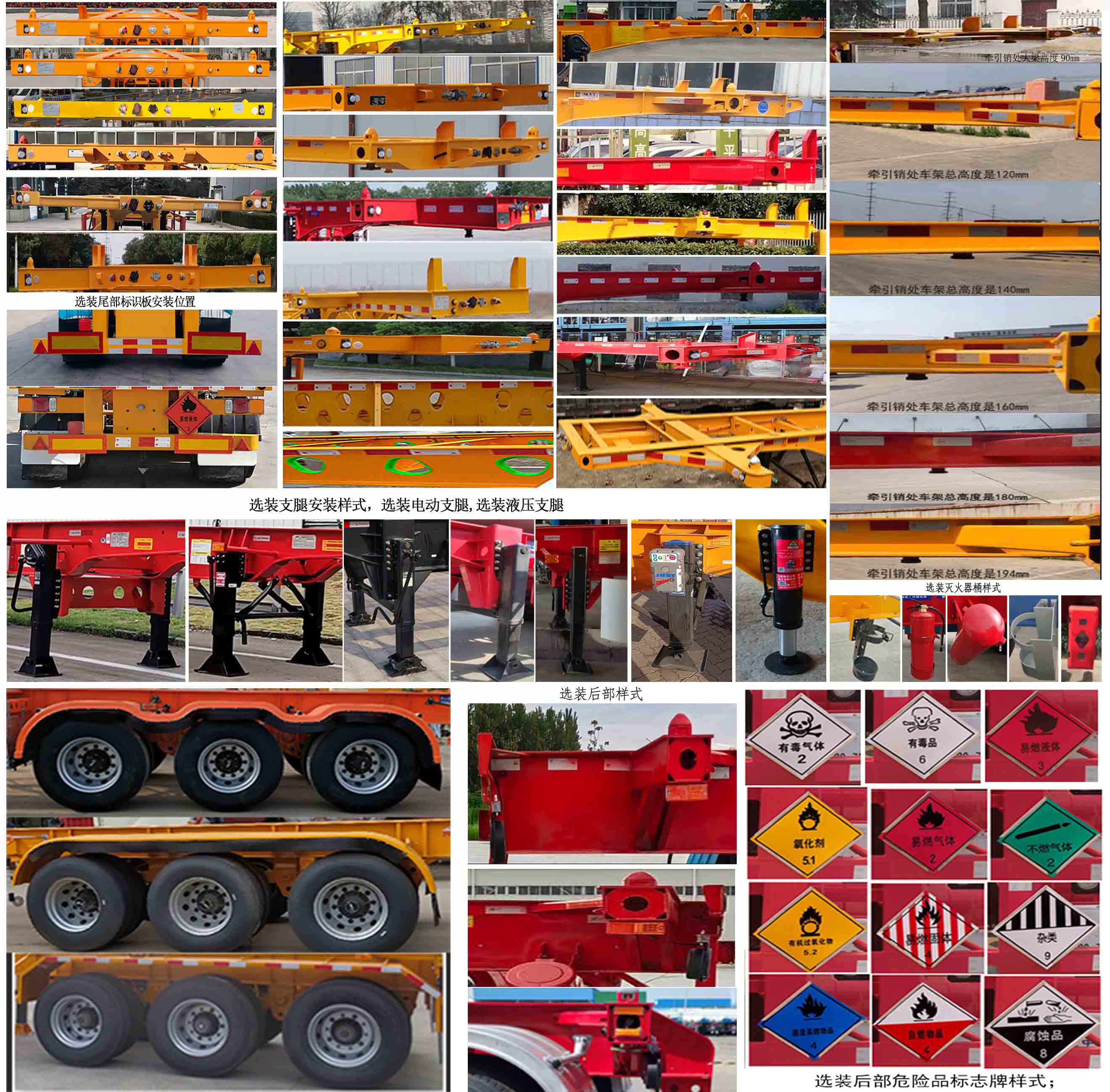

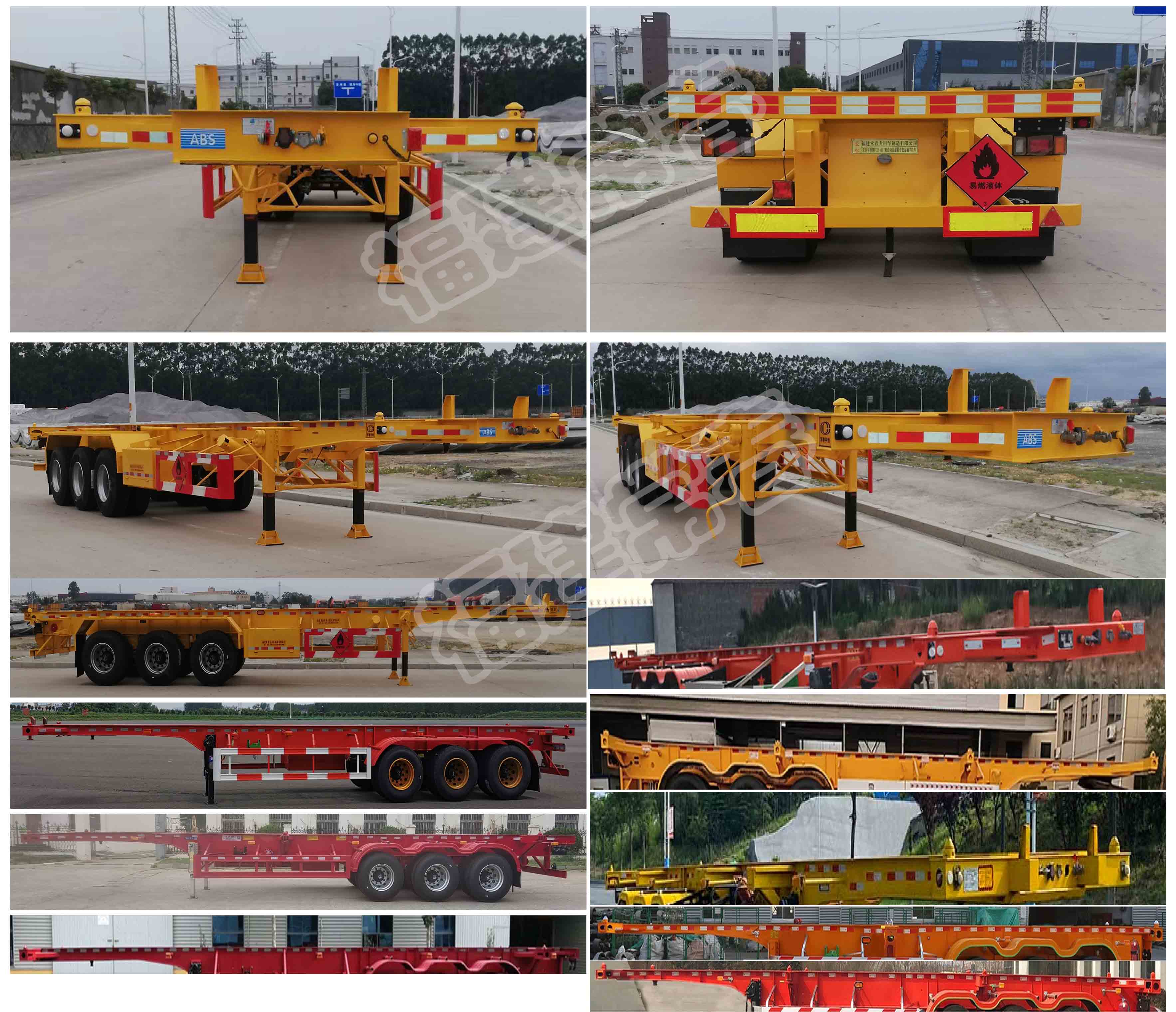

| 选装照片 |

|
||||||||||
