| 生产企业 |
河北富华专用汽车制造有限公司 |
| 产品型号 |
FFH9401Z |
产品名称 |
自卸半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
11500,11000,10500×2550,2500×3300,3100,2900,2800,2700,2500 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
11350,10850,10350×2450,2430,2420,2400,2380,2360,2350,2320,2300×600,550,500 |
| 总质量（kg） |
40000 |
整备质量（kg） |
6350,6650,6950 |
| 支撑装置型号 |
FW28 |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
SQKP50# |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
1894,1877,1821,1803,1751,1733,1684,1665 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.38 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
10200,10100,9700,9800,9900,9200,9300,9400 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
1.该车自卸方式为侧卸,选装前挡板样式,选装大梁打孔样式,选装吊开门和下开门,选装局部合页样式,选装侧面样式,侧面栏板可选装竖瓦楞,方管平板,镀锌板,铝合金板;选装后部样式,选装号牌板样式,选装工具箱样式，选装油箱位置，选装支腿样式，选装后防护推车块。 2.整备质量对应关系： 6350/33650；6650/33350； 6950/33050 3.总长/前悬/轴距/后悬/前回转的对应关系: 11500/1400/5580+1310+1310/1900; 11500/1300/5580+1310+1310/2000; 11000/1100/5380+1310+1310/1900; 11000/1200/5380+1310+1310/1800; 11000/1300/5380+1310+1310/1700; 10500/1100/5180+1310+1310/1600; 10500/1200/5180+1310+1310/1500; 10500/1300/5180+1310+1310/1400; |

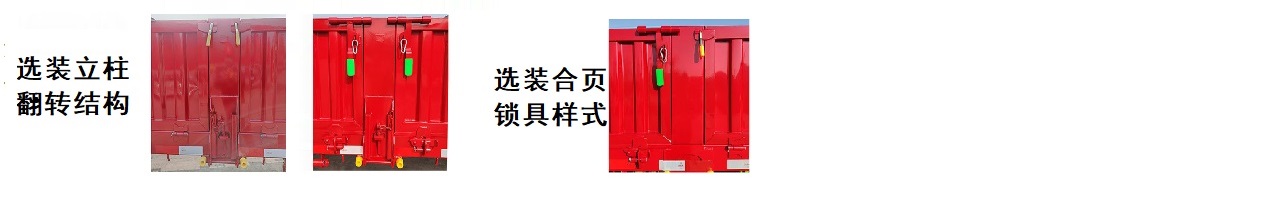

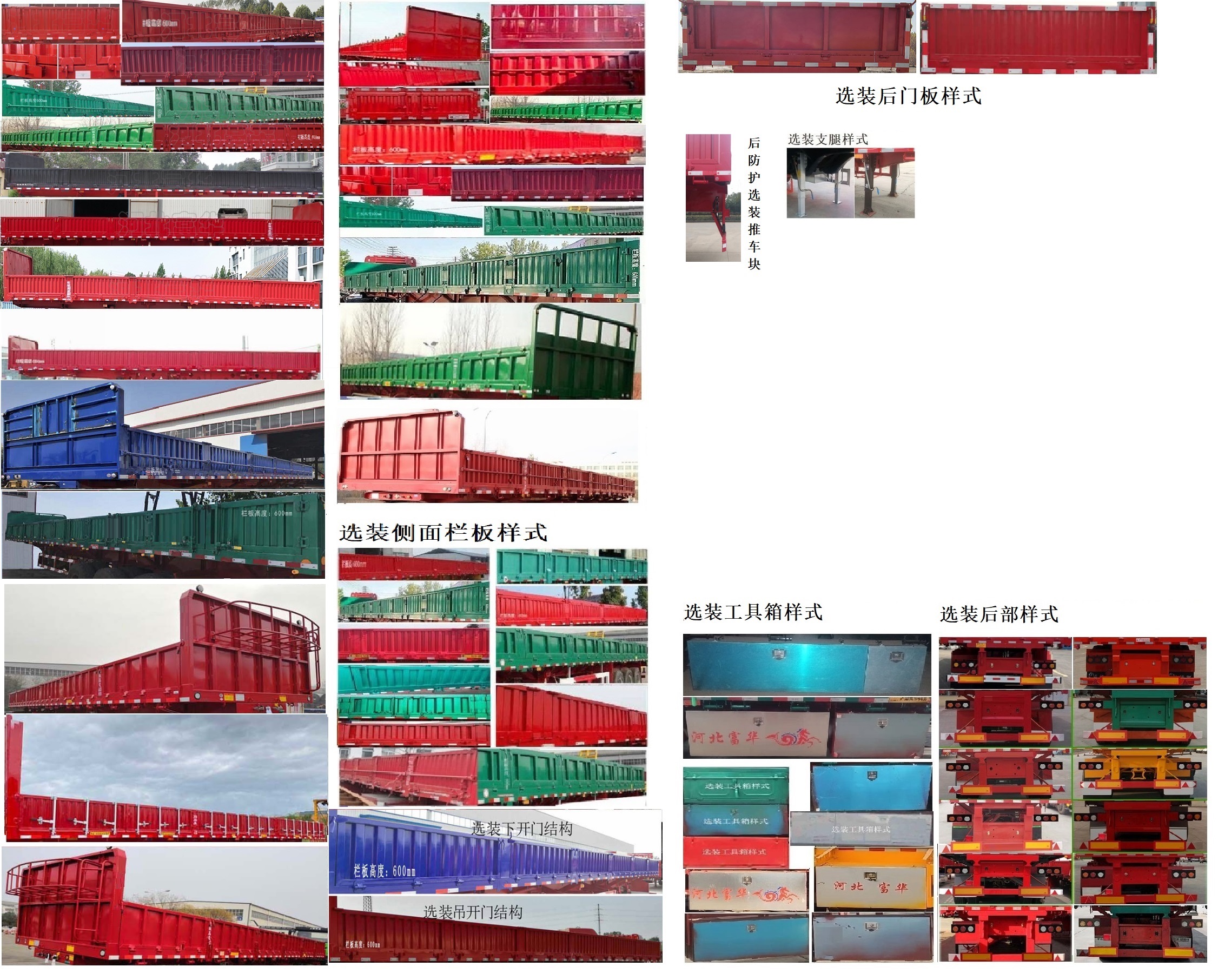

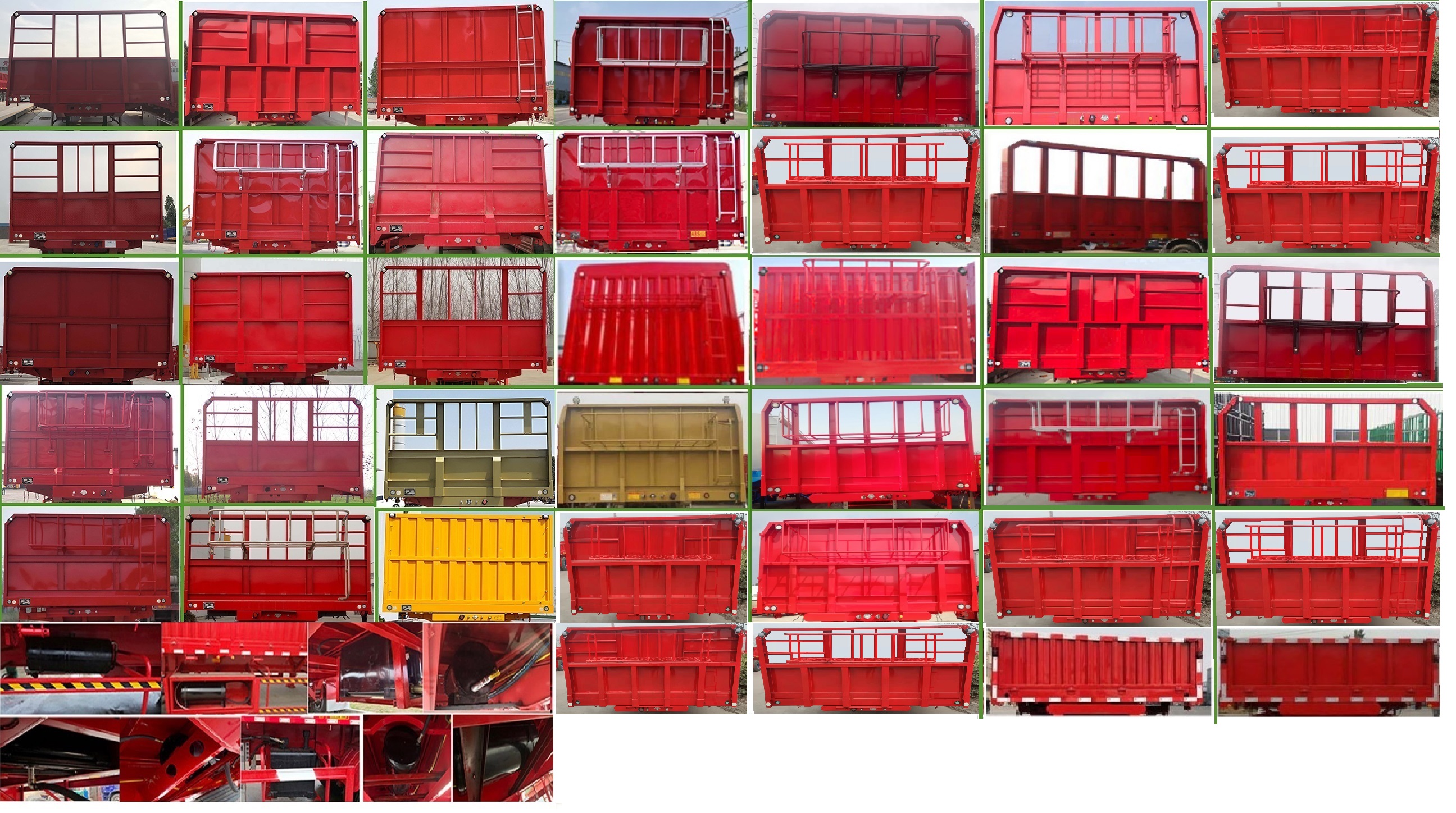

| 选装照片 |

|
