| 生产企业 |
甘肃中集车辆有限公司 |
| 产品型号 |
ZCZ9402ZZXBYK |
产品名称 |
自卸半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
13000,12000×2550,2500×2850,2900,3200,3250,3300,3410,3460,3530,3590,3670,3770,2550,2600,2650,2800,2950,3000,3370,3720 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
12800,12900,11800,11900×2380,2430,2370,2390,2420,2440×600 |
| 总质量（kg） |
40000 |
整备质量（kg） |
7200,6550 |
| 支撑装置型号 |
FW28,FW28,28T(XZ80000/35/25),24T(22/20/16),A300C,A400C,A440,E100,YHD28T,SQ28,WHD-10T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
12R22.5 12PR,12R22.5 14PR,11.00R20 12PR,11.00R20 14PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
LSYH-Z50-10,BH-KZ50A,50-D200,KZ10,KZ15 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1250 |
| 半挂车前回转半径（mm） |
1684,1894,1665,1877,1601,1620,1803,1821 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
11900,11600,10700,11000 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧悬架 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
1、卸货方式为侧卸.选装货箱开门方式,两侧箱板开门方式可以向上开启,也可以向下开启。选装侧箱单侧或两侧加装锁杠或不加装锁杠结构,选装厢门锁杠为横置或竖置样式。选装纵梁内侧加装液压油箱。选装平板箱板，选装11开门或13开门货箱结构,选装把手和合页结构,铝合金工具箱,前厢篷布架为选装件;选装前箱结构，选装方形液压油箱和圆形液压油箱，选装车辆外观结构照片.选装工具箱样式，选装侧下防护装置结构。2、当车宽为2550宽度时,前悬/半挂车的前回转半径的对应关系为: 1100/1684,1400/1894,1000/1620,1300/1821;当车宽为2500宽度时,前悬/半挂车的前回转半径的对应关系为:1100/1665,1400/1877,1000/1601,1300/1803。3、外廓尺寸长/外廓尺寸宽/货厢栏板内尺寸长/货厢栏板内尺寸宽的对应关系：13000/2550,2500/12900,12800/2380,2430,2370,2390,2420,2440；12000/2550,2500/11900,11800/2380,2430,2370,2390,2420,2440。4、整车长/前悬/轴距/后悬/牵引销中心轴线到半挂车最后端水平距离对应关系：13000/1100/6830+1310+1310/2450/11900；13000/1400/6830+1310+1310/2150/11600；12000/1000/6530+1310+1310/1850/11000;12000/1300/6230+1310+1310/1850/10700。5、整备质量/额定载质量对应关系：7200/32800；6550/33450。6、选装侧厢门液压开门结构及车厢外观结构。 |

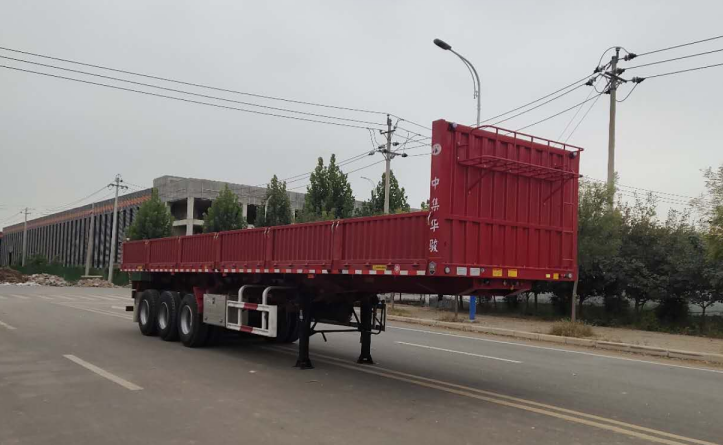

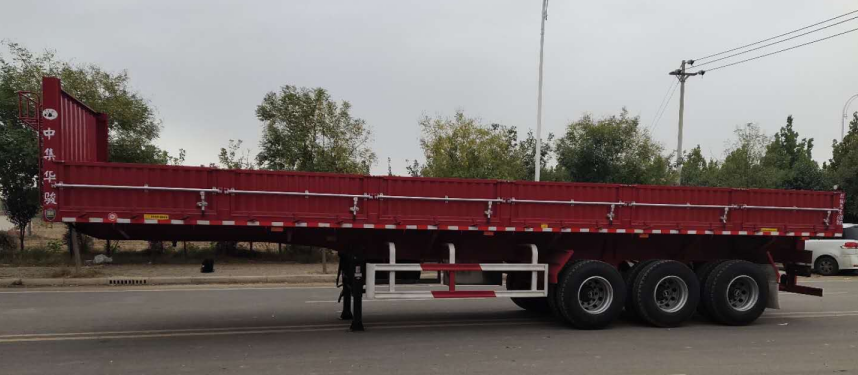

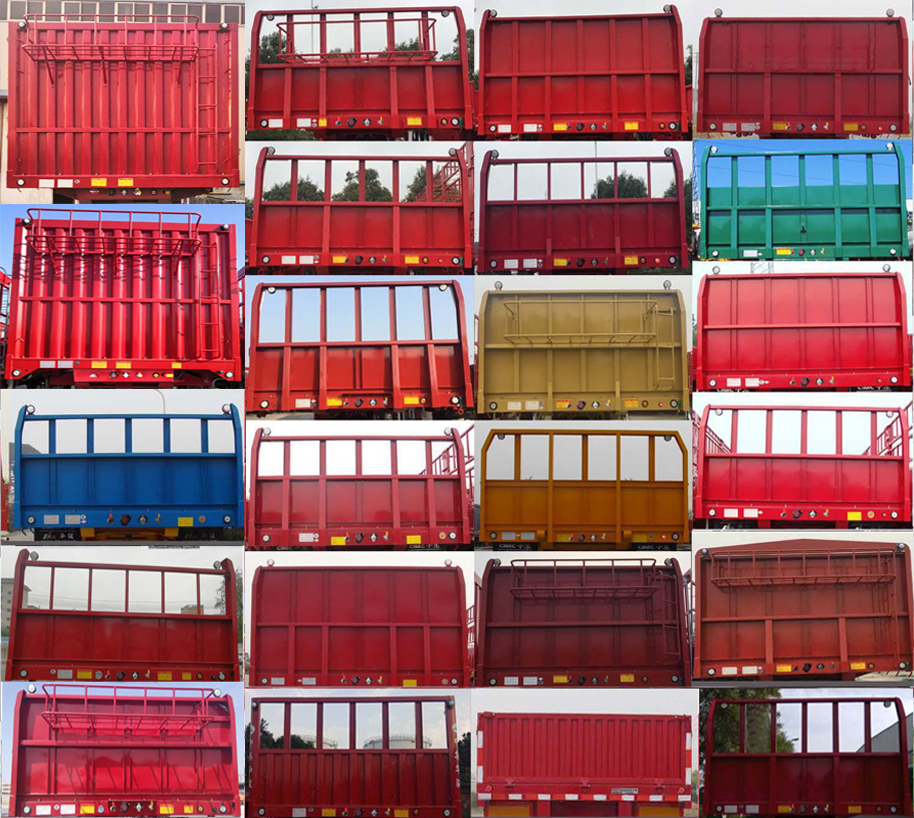

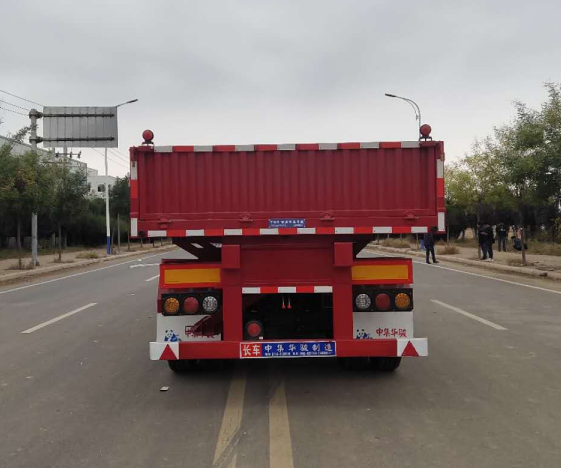

| 选装照片 |

|
