| 生产企业 |
东莞中集专用车有限公司 |
| 产品型号 |
ZJV9405TJZDG |
产品名称 |
集装箱运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
8700,8500,8000×2550,2480×1670,1630,1450 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
不适用 |
| 总质量（kg） |
40000 |
整备质量（kg） |
4950,4650 |
| 支撑装置型号 |
28T(XZ80000/25),24T(20/16),E100,A440,A400C,A300C |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,11R22.5 12PR,11R22.5 16PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
BH-KZ50A,KZ10,50-D200 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1257 |
| 半挂车前回转半径（mm） |
643,756,880 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.39 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
8250,8050,7950,7750,7550,7400 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
该车用于运输20英尺集装箱，集装箱型号1CC。在侧后方粘贴反光标识。其牵引销处车架高度194mm。选装挡泥板样式，选装前后部形式，选装支腿安装样式，选装反光板安装位置，选装横梁加强结构。整备质量(kg)/额定载质量(kg)的对应关系:4950/35050,4650/35350。 车长/前悬/S值的对应关系(mm):8000/600/-1842;8000/450/-1992;8500/450/-1992;8500/750/-1692;8700/450/-1992;/8700/750/-1692。 车长/宽度/轴距/前悬/后悬/半挂车前回转半径/牵引销中心轴线到半挂车最后端的水平距离的对应关系(mm): 8000/2480/3950+1310+1310/600/830/756/7400;8000/2480/4300+1310+1310/450/630/643/7550;8500/2480/4300+1310+1310/450/1130/643/8050;8500/2480/4300+1310+1310/750/830/880/7750;8700/2480/4300+1310+1310/450/1330/643/8250;8700/2480/4300+1310+1310/750/1030/880/7950;8000/2550/3950+1310+1310/600/830/756/7400;8000/2550/4300+1310+1310/450/630/643/7550;8500/2550/4300+1310+1310/450/1130/643/8050;8500/2550/4300+1310+1310/750/830/880/7750;8700/2550/4300+1310+1310/450/1330/643/8250;8700/2550/4300+1310+1310/750/1030/880/7950. |

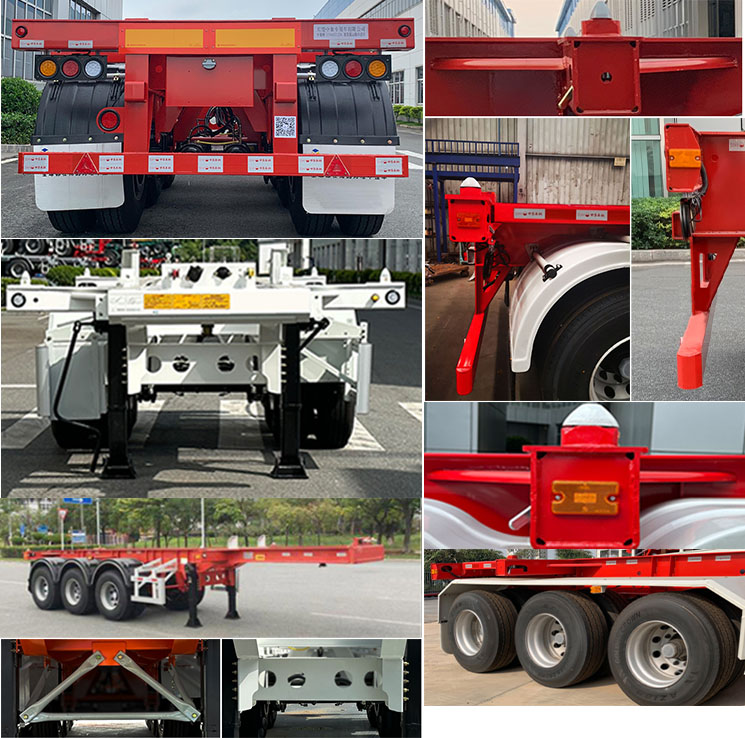

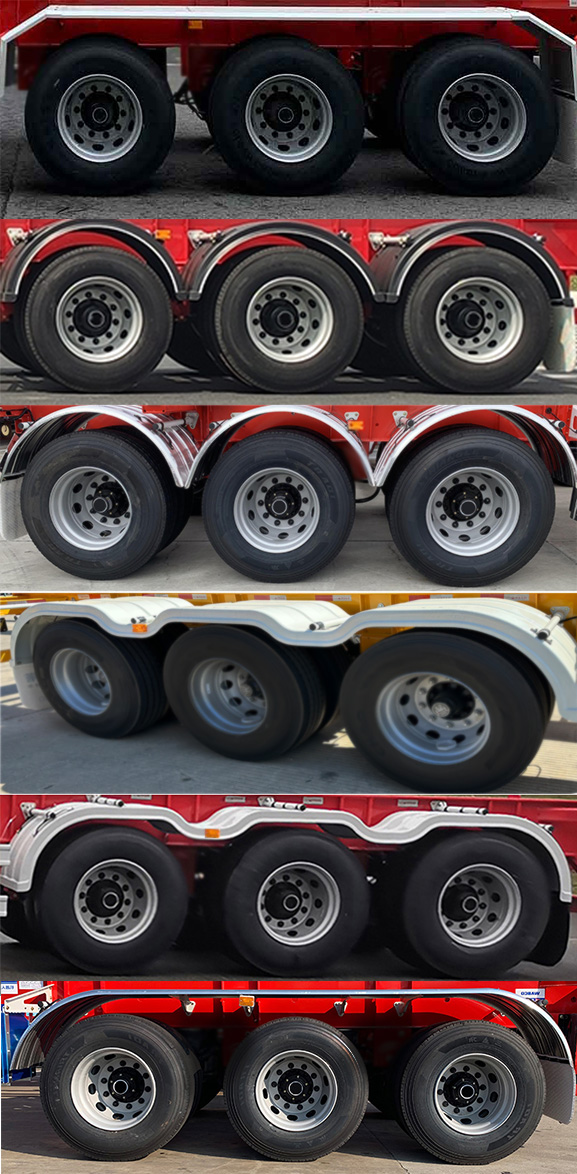

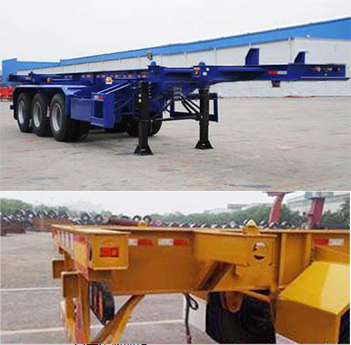

| 选装照片 |

|
