| 生产企业 |
广东杜龙汽车机械设备制造有限公司 |
| 产品型号 |
JD9400TPB |
产品名称 |
平板运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
13000,12500,12000×2550,2500.2450×3900,3700,3500,3300,3100,3000,2900,2800,2700,2600,2500 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
12850,12350,11850×2470,2450,2430,2400,2380,2360×600,550,500 |
| 总质量（kg） |
40000 |
整备质量（kg） |
6580,6300,6000 |
| 支撑装置型号 |
YHD28T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR ,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
38 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
KZ10 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
1751,1733,1821,1803,1786,1894,1877,1860,1969,1953,1937 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
11800,11700,11600,11500,11200,10700 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |

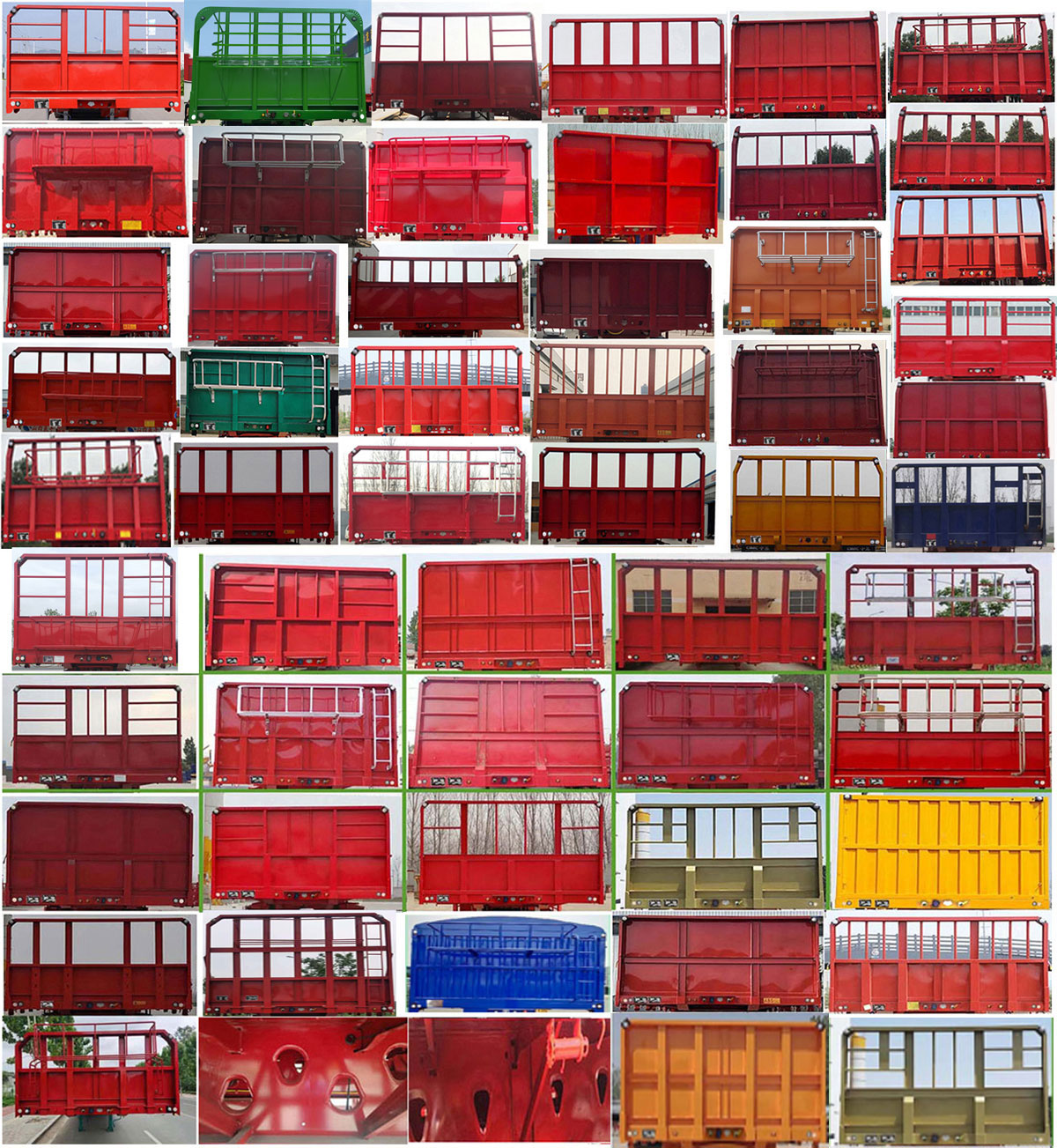

选装前挡板结构,选装大梁异形孔结构 1.外廓尺寸长/货箱内长/外廓尺寸宽/牵引销至车辆最前端的距离/轴距/后悬/牵引销到车辆最后段距离/前回转半径的对应关系（mm): 13000/12850/2550/1200//6880+1310+1310/2300//11800/1751,1733(当车宽为2500时);1751(当车宽为2450时); 13000/12850/2550/1300/6780+1310+1310/2300/11700/1821,1803(当车宽为2500时);1786(当车宽为2450时); 13000/12850/2550/1400/6680+1310+1310/2300/11600/1894,1877(当车宽为2500时);1860(当车宽为2450时); 13000/12850/2550/1500/6580+1310+1310/2300/11500/1969,1953(当车宽为2500时);1937(当车宽为2450时); 12500/12350/2550/1300/6480+1310+1310/2100/11200/1821,1803(当车宽为2500时);1786(当车宽为2450时); 12000/11850/2550/1300/6280+1310+1310/1800/10700/1821,1803(当车宽为2500时);1786(当车宽为2450时); 2.整备质量(kg)与额定载质量(kg)对应关系为:6580/33420;6300/33700;6000/34000; 3.货厢长/轴距/整备质量/车辆前轴到货厢前壁内侧的距离对应关系（mm): 12850/6880+1310+1310/6580/1070;12850/6880+1310+1310/6300/1070;12850/6880+1310+1310/6000/1070; 12850/6780+1310+1310/6580/1170;12850/6780+13110+1310/6300/1170;12850/6780+1310+1310/6000/1170; 12850/6680+1310+1310/6580/1270;12850/6680+1310+1310/6300/1270;12850/6680+1310+1310/6000/1270; 12850/6580+1310+1310/6580/1370;12850/6580+1310+1310/6300/1370;12850/6580+1310+1310/6000/1370; 12350/6480+1310+1310/6580/1170;12350/6480+1310+1310/6300/1170;12350/6480+1310+1310/6000/1170; 11850/6280+1310+1310/6580/1170;11850/6280+1310+1310/6300/1170;11850/6280+1310+1310/6000/1170; |
| 选装照片 |
|
