| 生产企业 |
山西金宇挂车制造有限公司 |
| 产品型号 |
JYS9400CCYE |
产品名称 |
仓栅式运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
13000,12500,12000×2550,2500×3050,3100,3250,3300,3450,3500,3650,3700,3850,3900,3980 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
12850,12350,11850×2480,2470,2460,2450,2440,2420,2400,2380×600 |
| 总质量（kg） |
40000 |
整备质量（kg） |
6600,6300,6050 |
| 支撑装置型号 |
FW28,FW28,YHD28T,A300C,A400C,YX-D28T,SQ28,华硕达28T,THD28T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
36 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
盘式/盘式/盘式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
SQKP50#,KZ10,LSYH-Z50-10 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
1678,1697,1772,1821,1894,1879,1754,1803,1877,1862 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
1828,1847,1922,1971,2044,2029,1904,1953,2027,2012 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
11880,11770,11700,11600,11620,11200,10700 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式空气悬架 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |

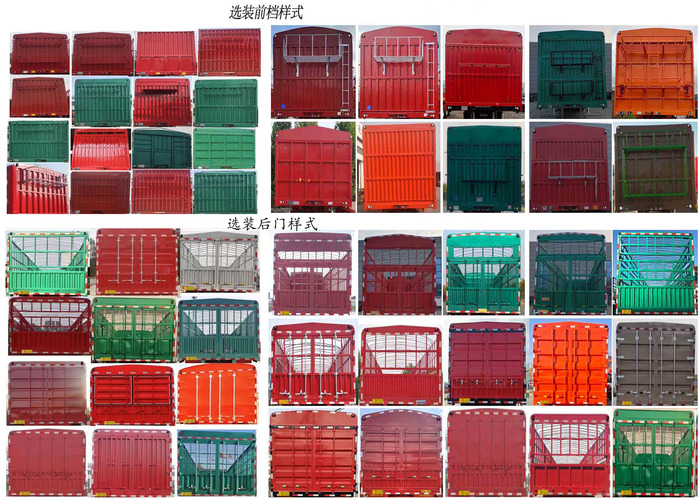

车厢底板至车辆顶部高度为1800mm,2000mm,2200mm,2400mm,2600mm,选装前挡板结构;选装内置锁具,外置锁具,两根锁具,三根锁具结构;选装内置锁具样式;侧面选装4节门,5节门,6节门;选装侧面仓栅结构为两层,三层样式;选装整车厢板竖瓦楞样式;选装仓栅后部结构为:花栏式后门,三开扇式后门,对开式半封闭后门,对开全封闭样式;选装大梁异形孔;选装车厢立柱与车架连接方式为螺栓连接,选装弹簧把手,选装支承装置样式,选装合页样式,车长/货箱内长/半挂车牵引销到车辆最前端距离/轴距/后悬/前回转半径/牵引销中心至车辆最后端距离/车辆前轴到货箱前壁内侧的距离对应关系为:13000/12850/1120/6880+1310+1310/2380/1697(1678)/11880/1010;13000/12850/1230/6800+1310+1310/2350/1772(1754)/11770/1080; 13000/12850/1300/6730+1310+1310/2350/1821(1803)/11700/1150;13000/12850/1400/6680+1310+1310/2300/1894(1877)/11600/1250;13000/12850/1380/6650+1310+1310/2350/1879(1862)/11620/1230;12500/12350/1300/6480+1310+1310/2100/1821(1803)/11200/1150;12000/11850/1300/6280+1310+1310/1800/1821(1803)/10700/1150.12500/12350/1300/6280+1310+1310/2300/1821(1803)/11200/1150. 2、整备质量(kg)/额定载质量(kg)对应关系:6050/33950,6300/33700,6600/33400. |

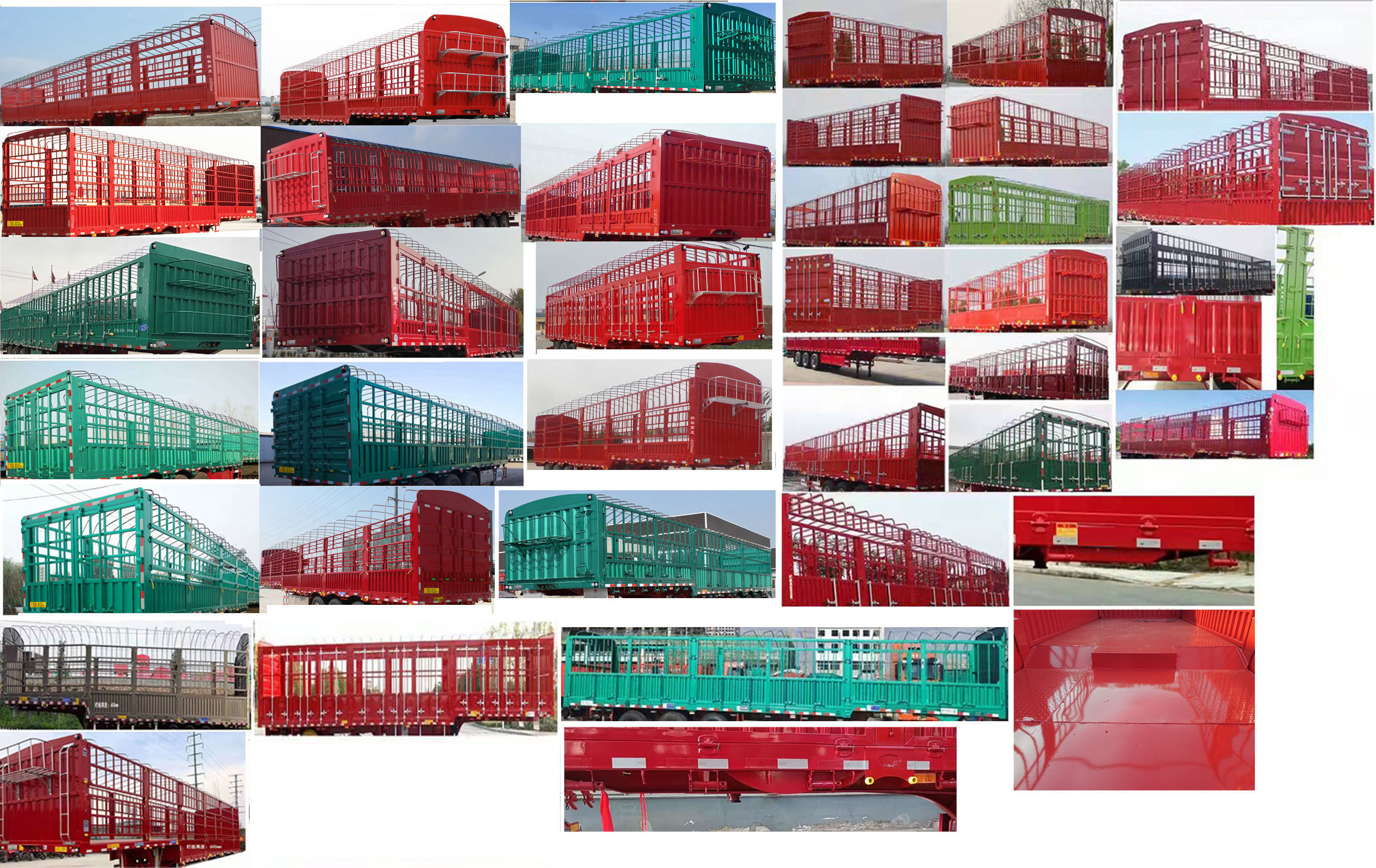

| 选装照片 |

|
