| 生产企业 |
山东曙岳车辆有限公司 |
| 产品型号 |
DSY9400GFL49 |
产品名称 |
低密度粉粒物料运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
10750,10050×2550×3995 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
49.8 |
| 总质量（kg） |
40000 |
整备质量（kg） |
8000,8500,8780 |
| 支撑装置型号 |
FW28,E100,HY-D28T,A400C,HJL25T,D4000L,YHD28T,YX-D28T,SQ28,THD28T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
SQKP50#,KZ10,50-D200,KZ15,LSYH-Z50-10,KPB |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
1980,1280,1200 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2120 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
9220,9070 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
整备质量(kg)/额定载质量(kg)对应关系：8000/32000,8500/31500,8780/31220.外廓尺寸长/牵引销到车辆最前端距离/半挂车前回转半径/轴距/后悬/牵引销中心轴线到半挂车最后端水平距离的对应关系为:10050/830/1200/5600+1310+1310/1000/9220,10050/980/1280/5300+1310+1310/1150/9070,10750/1530/1980/5600+1310+1310/1000/9220,选装前部不带机组结构样式,选装支腿样式,选装侧面管路结构样式,选装后部爬梯,选装车架后尾结构及后尾工具箱,选装前部动力装置样式,选装罐体顶部结构,选装挡泥板喷漆样式及支撑结构. |

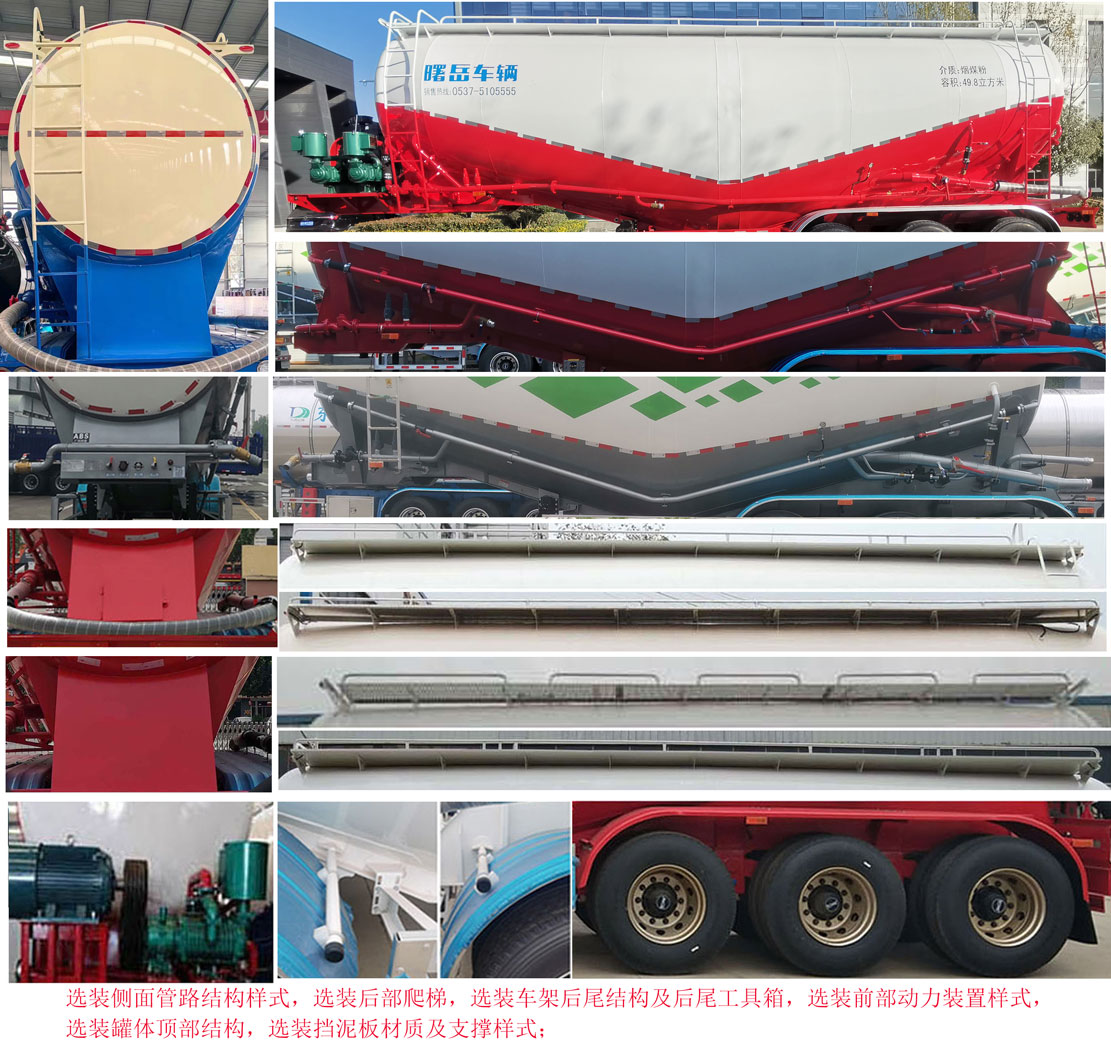

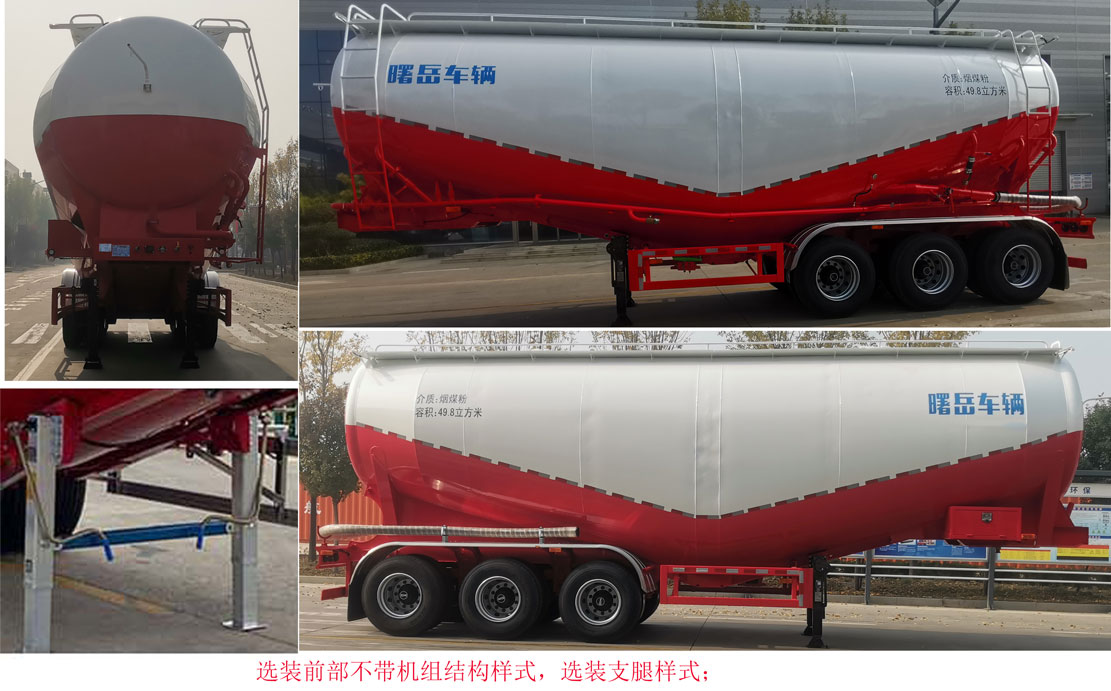

| 选装照片 |

|
