道路运输车辆达标车型配置、参数表（挂车）


达标车型编号公示中

CommonTruckTrailer

生产企业		通亚汽车制造有限公司
产品型号		CTY9403GFL49	产品名称	低密度粉粒物料运输半挂车
外廓尺寸（长×宽×高）（mm）		10950,10700,10300,10000×2550×4000,3950,3900,3850,3800	货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）	51.6
总质量（kg）		40000	整备质量（kg）	8350,8100,7800,7600
支撑装置型号		YHD28T,FW28,YX-D28T	转向轴数量（个）	不适用
轮胎规格		11.00R20 12PR,12R22.5 12PR
轮胎数量（个）		4/4/4	挂车设计最高车速（km/h）	89
侧面防护装置		有	后下部防护装置	有
载荷布置标识		不适用	车身反光标识	有
起重尾板警示标识		不适用	起重尾板机械锁紧装置	不适用
系固点数量	前墙（个）	不适用	尾部标志板数量	2
系固点数量	水平承载面（个）	不适用	温度监控装置	不适用
制动器型式（前/后）		鼓式/鼓式/鼓式	气压制动系统压缩空气干燥、油水分离装置	有
制动间隙自动调整装置		有	压力测试连接器数量（储气筒）（个）	2
制动器衬片更换报警装置		有	压力测试连接器数量（制动气室）（个）	6
电子制动系统（EBS）控制器型号		不适用	防抱制动装置（ABS）	有
机械连接装置型号		KZ10,LSYH-Z50-10	“长车”标志牌	不适用
与半挂车匹配的半挂牵引车牵引座规格		50号	牵引销座板离地高度（mm）	1280
半挂车前回转半径（mm）		2007,1857,2038,1968,1820,1750,1560,1454,1683,1505,1409	与半挂车匹配的半挂牵引车前回转半径（≥mm）	2150
半挂车间隙半径（mm）		2370	与半挂车匹配的半挂牵引车后回转半径（≤mm）	2200
制动响应时间C（s）		0.40	牵引销中心轴线到半挂车最后端水平距离（mm）	9400,9600,9200,9100
牵引杆挂环中心孔直径（mm）		不适用	中置轴挂车前回转半径（mm）	不适用
与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm）		不适用	牵引杆挂环中心离地高度（mm）	不适用
危险货物车辆类型		不适用	悬架型式	非独立式钢板弹簧
倾覆保护装置		不适用	后部防护装置	不适用
罐体尾部至后部防护装置间距（mm）		不适用	罐体尾部至后下部防护装置间距（mm）	不适用
特定运输介质		不适用
备注		整备质量/载质量(kg)参数对应关系为:8350/31650,8100/31900,7800/32200,7600/32400.外选装走台样式,选装爬梯安装位置(前部/侧面/后部)及个数(一个/两个/三个),选装前后封头处进气管位置和个数及管道样式,选装大梁圆孔样式和非圆孔样式,选装大梁后部圆弧样式,选装牵引销后大梁样式,选装后部大梁堵板样式,选装下出料管样式选装罐道样式,选装双助吹样式,选装支腿连接件样式,选装外接气源样式,选装压力表安装位置,选装尾部标志板安装位置,选装车辆前部或后部加装机组,选装机组样式.外廓尺寸长/前悬/后悬/轴距/牵引销中心轴线到半挂车最后端水平距离/半挂车前回转半径/与半挂车匹配的半挂牵引车前回转半径(mm)参数对应关系为: 10950/1550/5800+1310+1310/980/9400(2007,2150);10950/1350/5800+1310+1310/1180/9600(1857,2150);10950/1750/5600+1310+1310/980/9200(2038,2150);10950/1550/5600+1310+1310/1180/9400(2007,2150);10700/1500/5600+1310+1310/980/9200(1968,2150);10700/1300/5600+1310+1310/1180/9400(1820,2150);10700/1300/5800+1310+1310/980/9400(1820,2150);10700/1600/5300+1310+1310/1180/9100(2038,2150);10300/1200/5300+1310+1310/1180/9100(1750,2150);10300/900/5800+1310+1310/980/9400(1560,2150);10300/700/5800+1310+1310/1180/9600(1454,2150);10300/1100/5600+1310+1310/980/9200(1683,2150);10300/900/5600+1310+1310/1180/9400(1560,2150);10000/800/5600+1310+1310/980/9200(1505,2150);10000/600/5600+1310+1310/1180/9400(1409,2150);10000/600/5800+1310+1310/980/9400(1409,2150);10000/900/5300+1310+1310/1180/9100(1560,2150).

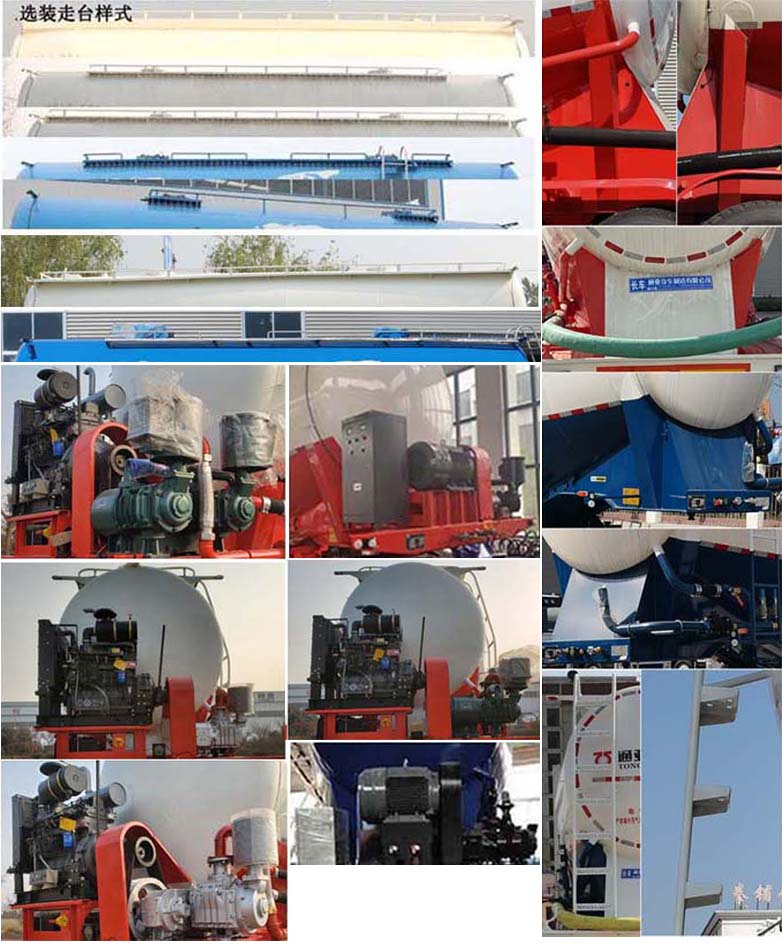

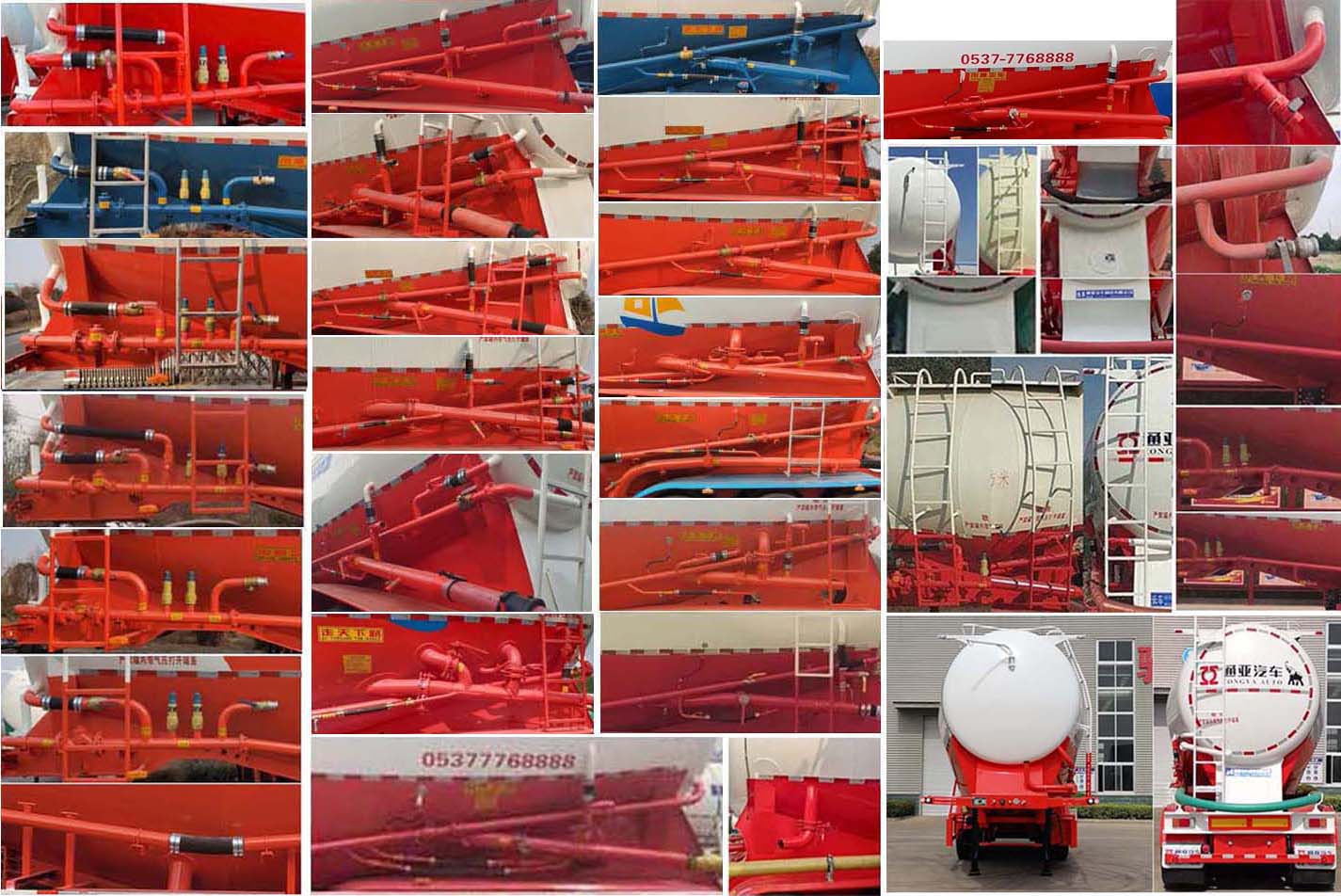

选装照片
