| 生产企业 |
河北万利特种车辆制造有限公司 |
| 产品型号 |
HWL9400TJZPC |
产品名称 |
集装箱运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
9605,10500,11000×2550,2500,2480×1700,1650,1600,1550,1500,1450,1400 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
不适用 |
| 总质量（kg） |
40000 |
整备质量（kg） |
4500,4300 |
| 支撑装置型号 |
SQ28 |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
3 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
SQKP50# |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1250 |
| 半挂车前回转半径（mm） |
1505,1965,1786,1484,1949,1768,1476,1942,1761 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2200 |
| 半挂车间隙半径（mm） |
2200 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2100 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
8805,9005,9750 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
该车用于运输30尺集装箱,牵引销处的车架总高度为90mm,160mm,192mm;选装挡泥板样式; 整备质量与额定载质量对应关系为:4500/35500,4300/35700; 车辆长度/轴距/后悬/牵引销中心到车辆最前端距离/车宽/半挂车前回转半径/牵销中心轴线到半挂车辆长度最后端的水平距离(mm)的对应关系: 9605/5030+1310+1310/1155/800/2550/1505/8805; 9605/5030+1310+1310/1155/800/2500/1484/8805; 9605/5030+1310+1310/1155/800/2480/1476/8805; 10500/5230+1310+1310/1155/1495/2550/1965/9005; 10500/5230+1310+1310/1155/1495/2500/1949/9005; 10500/5230+1310+1310/1155/1495/2480/1942/9005; 11000/5430+1310+1310/1700/1250/2550/1786/9750; 11000/5430+1310+1310/1700/1250/2500/1768/9750; 11000/5430+1310+1310/1700/1250/2480/1761/9750; 三根横撑侧防护样式仅在5320,5030轴距下使用,两根横撑侧防护样式仅在5430,5230,5030轴距下使用. |

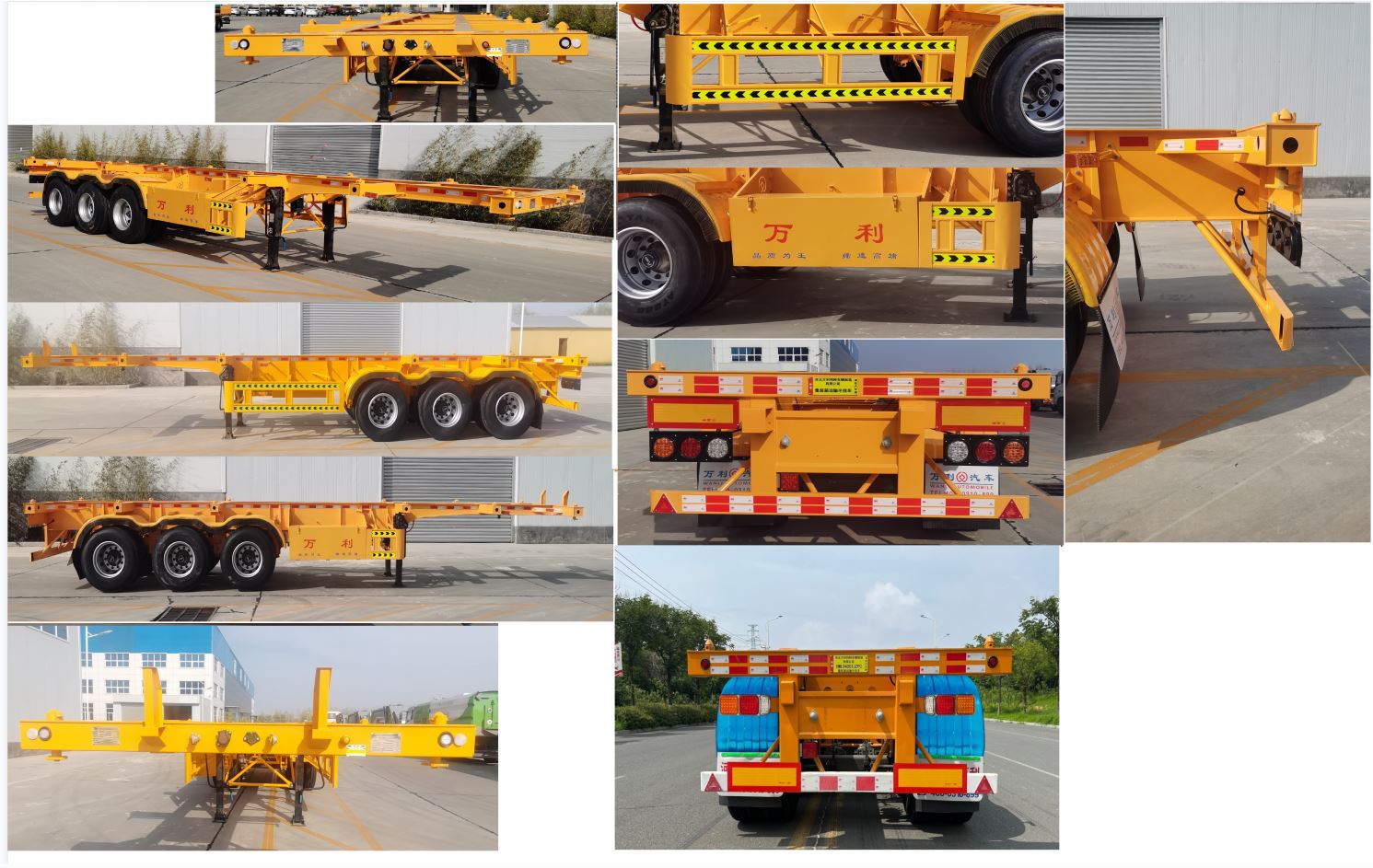

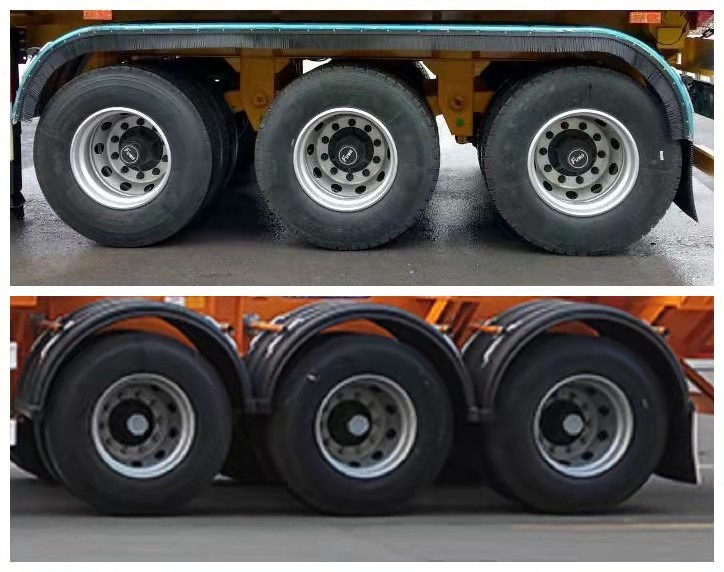

| 选装照片 |

|
