| 生产企业 |
山东骏华车辆有限公司 |
| 产品型号 |
LJH9400LB |
产品名称 |
栏板半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
13000,12500,12000,11500,11000×2550,2500×2500,2700,2800,2900,3100,3300,3500 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
12850,12350,11850,11350,10850×2470,2450,2430,2400,2380,2360×600,550,500 |
| 总质量（kg） |
40000 |
整备质量（kg） |
6500,6300,6000,5910 |
| 支撑装置型号 |
SQ28,YHD28T,YX-D28T,FW28,SQ28,THD28T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
28 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
盘式/盘式/盘式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
KZ10,SQKP50#,LSYH-Z50-10 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
1750,1820,1893,1683,1733,1803,1877,1665 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
11800,11700,11600,11300,11200,10900,10800,10300,9800 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式空气悬架 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |

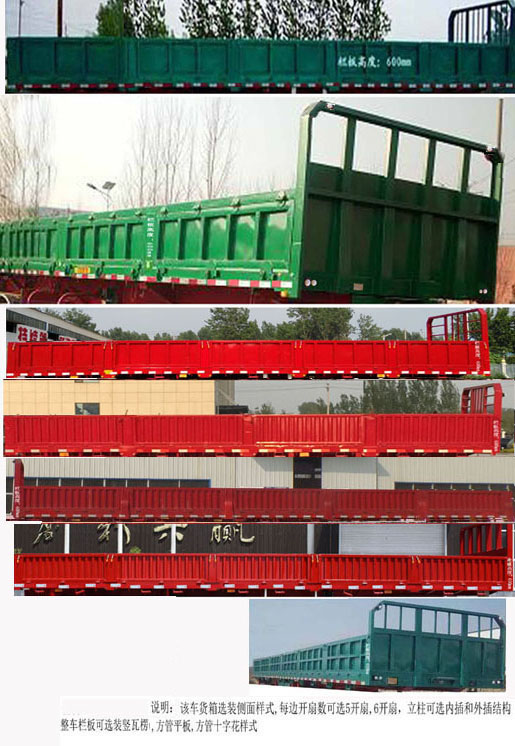

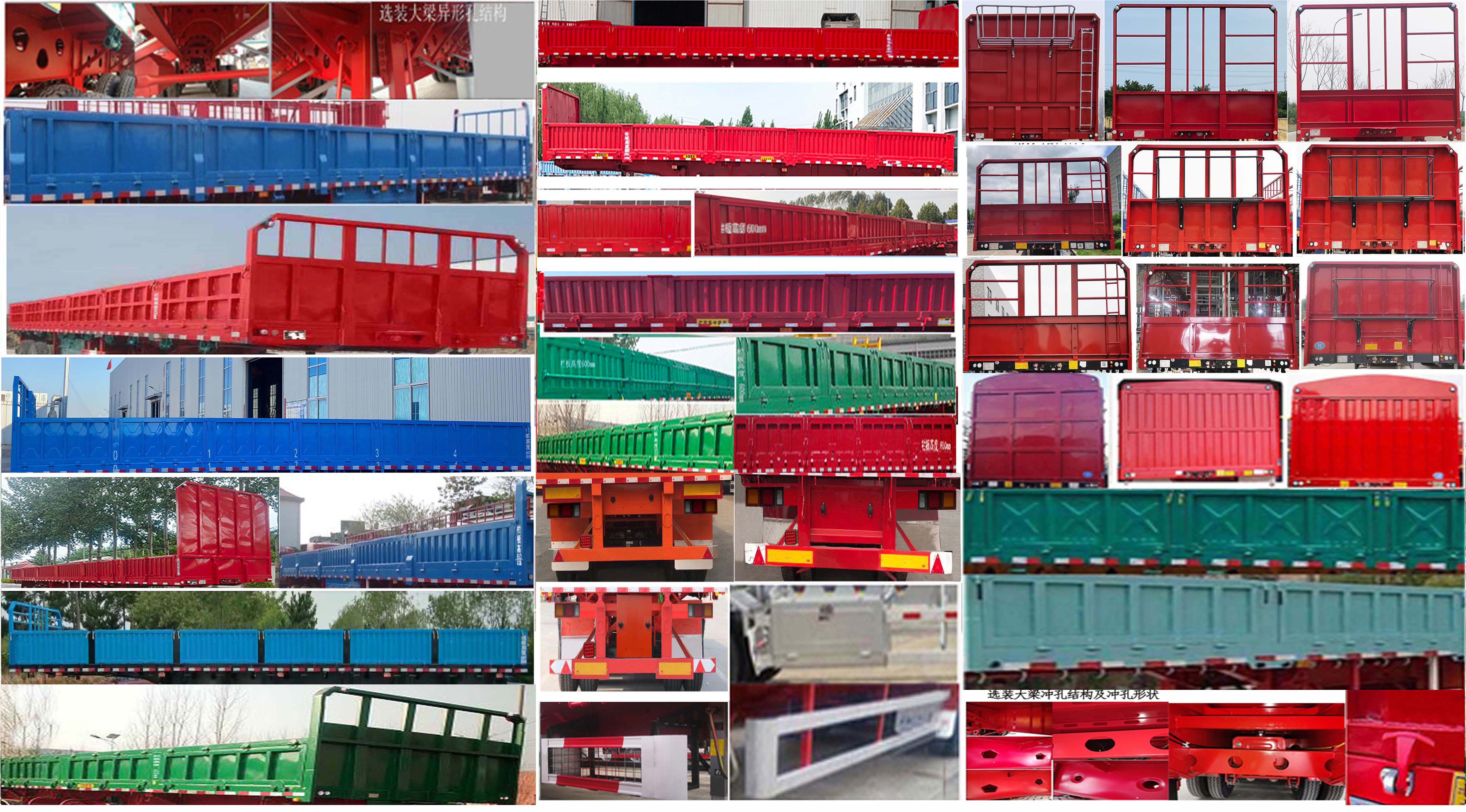

1.该车货箱选装侧面样式,每边开扇数可选5开扇,6开扇,立柱可选内插和外插结构,整车栏板可选装竖瓦楞,方管十字花样式,选装前挡板结构;选装大梁异形孔结构;2.车长/轴距/后悬/牵引销中心至车辆最前端距离/前回转半径/牵引销中心至车辆最后端距离/整备质量对应关系:13000/6880+1310+1310/2300/1200/1750/11800/6500,13000/6780+1310+1310/2300/1300/1820/11700/6500(6300/6000/5910),13000/6680+1310+1310/2300/1400/1893/11600/6300,13000/6580+1310+1310/2400/1400/1893/11600/6300,12500/6580+1310+1310/2100/1200/1750/11300/6000;12500/6480+1310+1310/2100/1300/1820/11200/6000;12000/6380+1310+1310/1900/1100/1683/10900/5910;12000/6280+1310+1310/1900/1200/1750/10800/5910;11500/6280+1310+1310/1400/1200/1750/10300/5910;11000/6280+1310+1310/900/1200/1750/9800/5910;3.车宽/前悬/前回转半径对应关系是:2550/1100/1683,2500/1100/1665,2550/1200/1750,2500/1200/1733,2550/1300/1820,2500/1300/1803,2550/1400/1893,2500/1400/1877;4.整备质量与额定载质量的对应关系是:6500/33500,6300/33700,6000/34000,5910/34090; |
| 选装照片 |

|
