| 生产企业 |
梁山中集东岳车辆有限公司 |
| 产品型号 |
CSQ9406ZZX |
产品名称 |
自卸半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
10500,10000×2550×3800,3700,3600,3500,3400,3300,3200 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
9810,9760,9310,9260,9600,9100×2460,2440,2420,2400,2380,2360×600 |
| 总质量（kg） |
40000 |
整备质量（kg） |
8200,8600,9000 |
| 支撑装置型号 |
HY-D28T,E100,A440,A400C,FW28,28T(XZ80000/25),28T,A300C,YHD28T,D4000L,WHD-10T,SQ28 |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
12R22.5 12PR,11.00R20 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
50-D200,KZ10 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1250 |
| 半挂车前回转半径（mm） |
1640,1580,1549 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
1790,1730,1699 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
9470,9070,9620 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
1、该车为后翻;选装侧面栏板样式;选装后部厢板;后锁钩样式,选装油箱位置;后翻转支架样式;后尾样式; 2、车长/牵引销中心轴线到车辆最前端的距离/轴距/后悬/前回转半径/牵引销中心轴线到半挂车最后端水平距离的对应关系为: 10500/1030/5300+1310+1310/1550/1640/9470; 10000/930/5100+1310+1310/1350/1580/9070; 10500/880/5500+1310+1310/1500/1549/9620. 3.外廓尺寸长/货厢栏板内长对应关系为:10500/9810,9760;10000/9310,9260. |

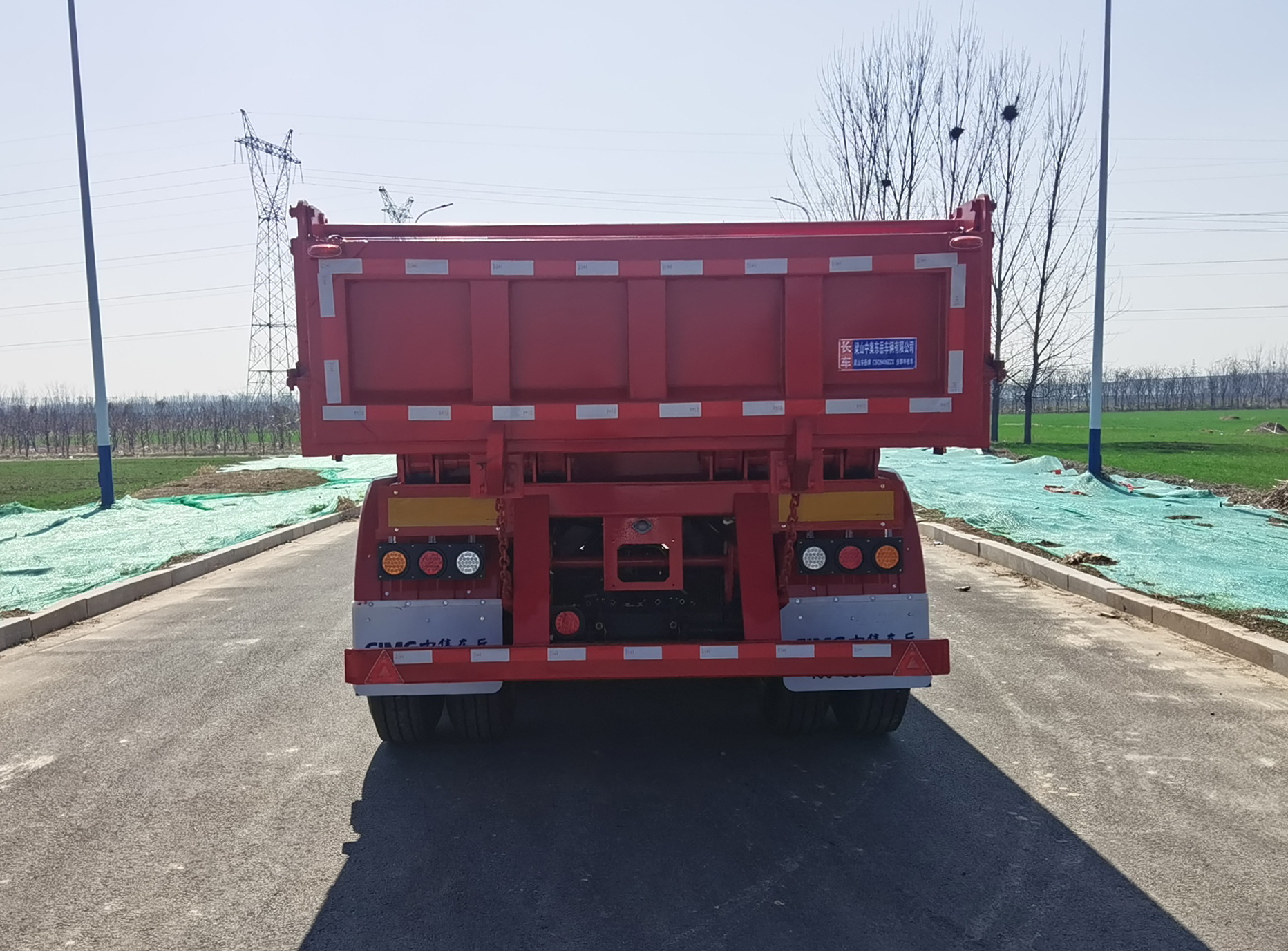

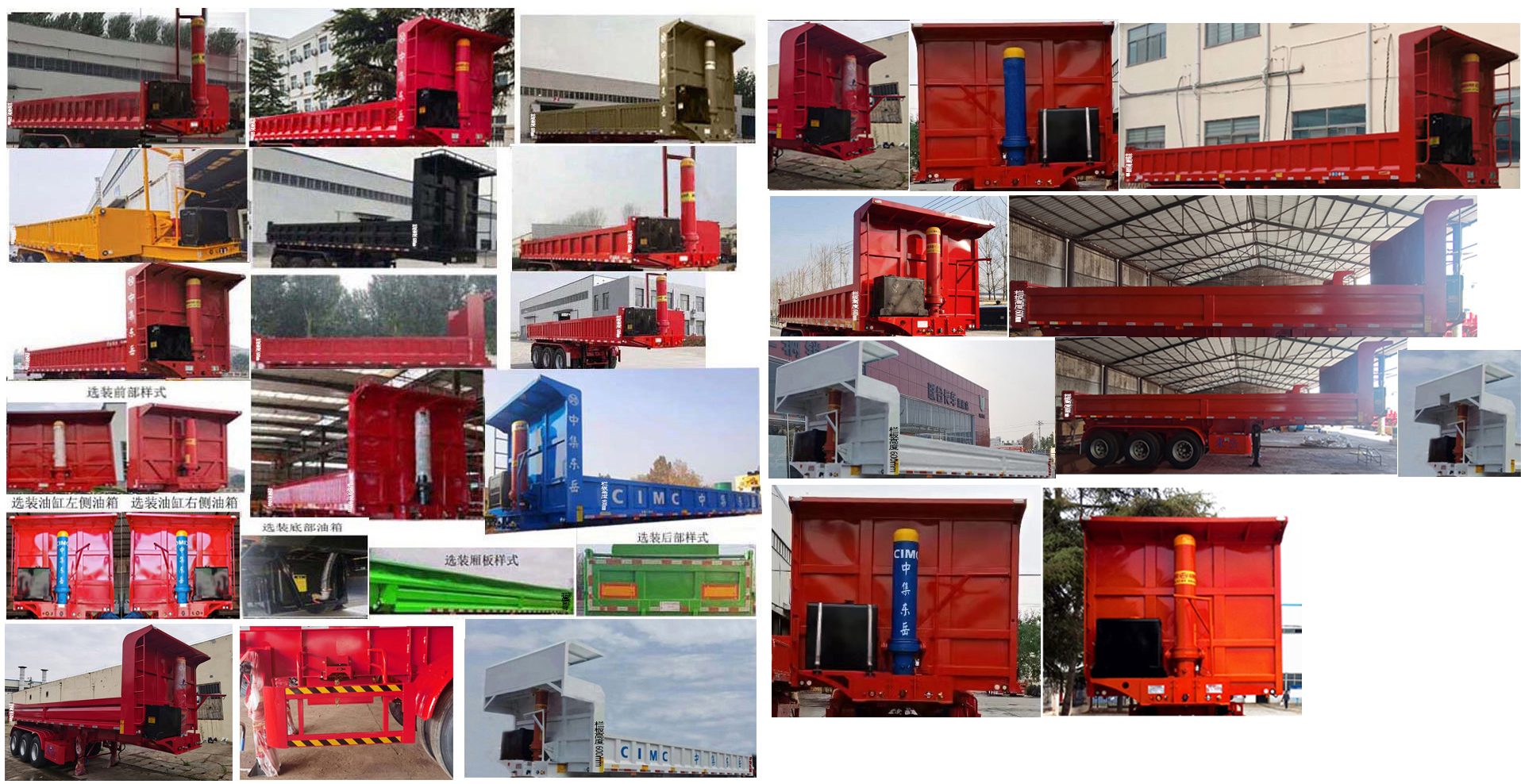

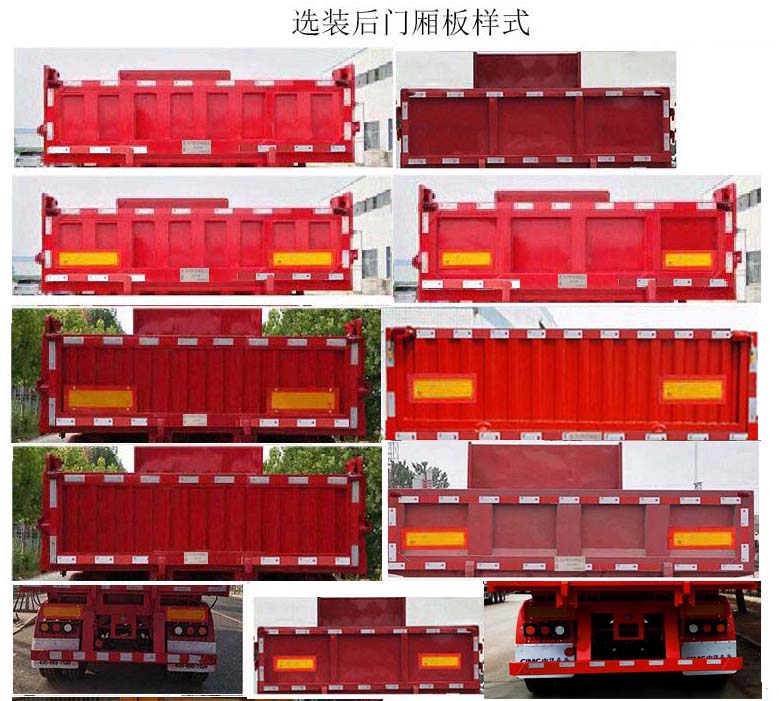

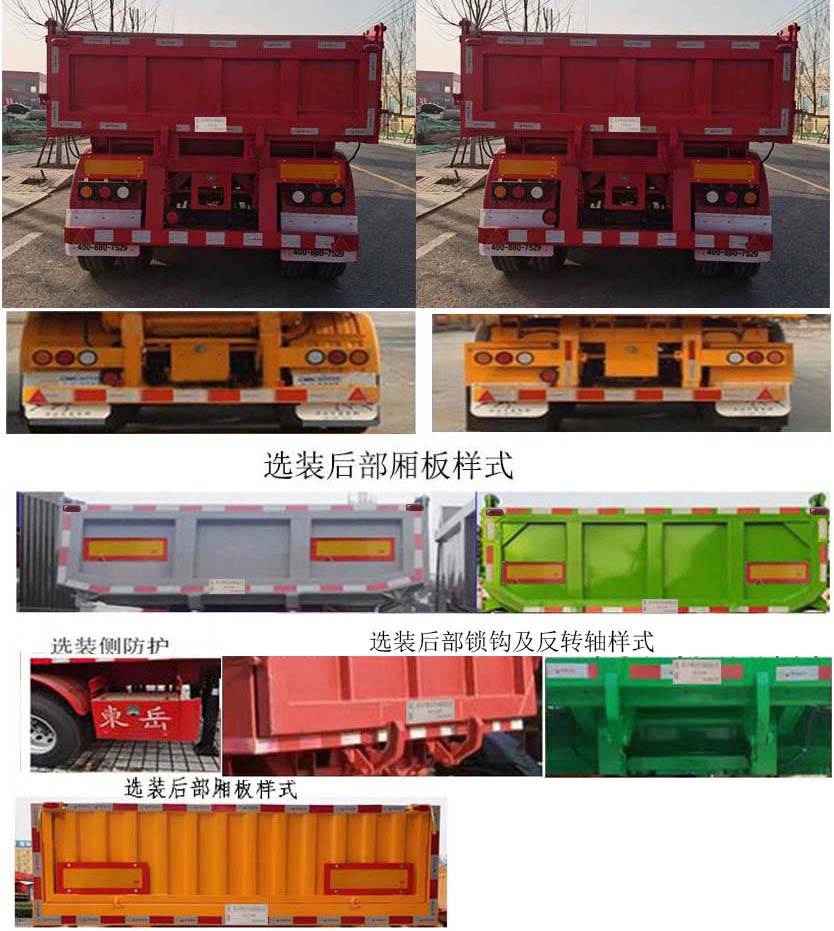

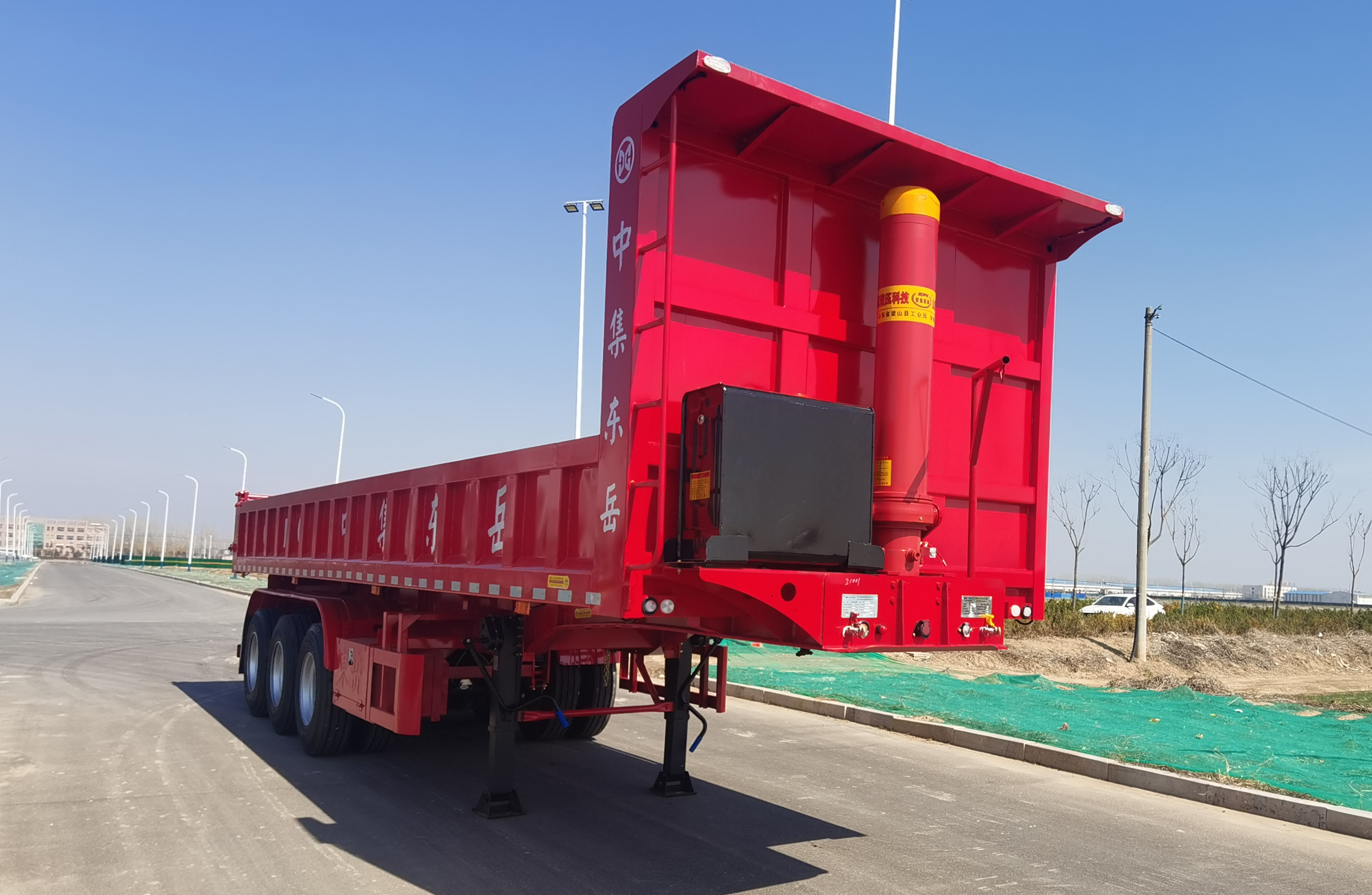

| 选装照片 |

|
