| 生产企业 |
新乡市龙飞车辆有限公司 |
| 产品型号 |
ZJA9401CCYE |
产品名称 |
仓栅式运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
9000,9200,9450,9500,10000×2450,2480,2500,2550×3050,3150,3250,3300,3350,3450,3500,3550,3650,3750 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
8900,9100,9350,9400,9900×2340,2350,2360,2380,2400,2430,2450,2470,2490×600,500 |
| 总质量（kg） |
40000 |
整备质量（kg） |
5800,5300,5500 |
| 支撑装置型号 |
YHD28T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
30 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
盘式/盘式/盘式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
KZ10 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
1821,1886,1992,2030,1953,1803,1869,1976,2015,1937,1797,1863,1969,2008,1931,1786,1853,1960,1999,1921 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
7700,7810,7920,8110,8520 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式空气悬架 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
选装前挡板结构;选装大梁异形孔结构,选装内置锁具,外置锁具;锁具选装两根或三根锁具结构;侧面选装3节门,4节门,5节门或对开式门,篷布框及前爬梯为选装件,后部选装花栏式后门,三开扇式后门,对开式半封闭后门,选装液压支承装置,选装弹簧门把,选装合页样式,整车货厢栏板选装横瓦楞,竖瓦楞,方管十字花样式,选装后部样式,选装侧面厢板样式,立柱可选内插,外插及对开样式,选装圆形立柱结构,整车选装仓栅样式为单层仓栅,二层仓栅,三层仓栅.1.外廓尺寸长/外廓尺寸宽/牵引销中心到车辆最前端距离/轴距/后悬/牵引销中心到车辆最后段的距离/前回转半径的对应关系:10000/2550/1480/4400+1310+1310/1500/8520/1953(车宽2500时为1937,车宽2480时为1931,车宽2450时为1921),9500/2550/1390/4200+1310+1310/1290/8110/1886(车宽2500时为1869,车宽2480时为1863,车宽2450时为1853),9500/2550/1580/4010+1310+1310/1290/7920/2030(车宽2500时为2015,车宽2480时为2008,车宽2450时为1999),9450/2550/1530/4010+1310+1310/1290/7920/1992(车宽2500时为1976,车宽2480时为1969,车宽2450时为1960),9200/2550/1390/4100+1310+1310/1090/7810/1886(车宽2500时为1869,车宽2480时为1863,车宽2450时为1853),9000/2550/1300/4100+1310+1310/980/7700/1821(车宽2500时为1803,车宽2480时为1797,车宽2450时为1786). 2.整备质量(kg)/额定载质量(kg)/对应关系:5800/34200,5300/34700,5500/34500.货厢长/轴距/整备质量/车辆前轴到货厢前壁内侧的距离对应关系:9900/4400/5800/1405,9900/4400/5300/1405;9400/4200/5800/1315,9400/4200/5300/1315;9400/4010/5800/1505,9400/4010/5300/1505;9350/4010/5800/1455,9350/4010/5300/1455;9100/4100/5800/1315,9100/4100/5300/1315;8900/4100/5800/1225,8900/4100/5300/1225;9900/4400/5500/1405,9400/4200/5500/1315,9400/4010/5500/1505;9350/4010/5500/1455,9100/4100/5500/1315,8900/4100/5500/1225. |

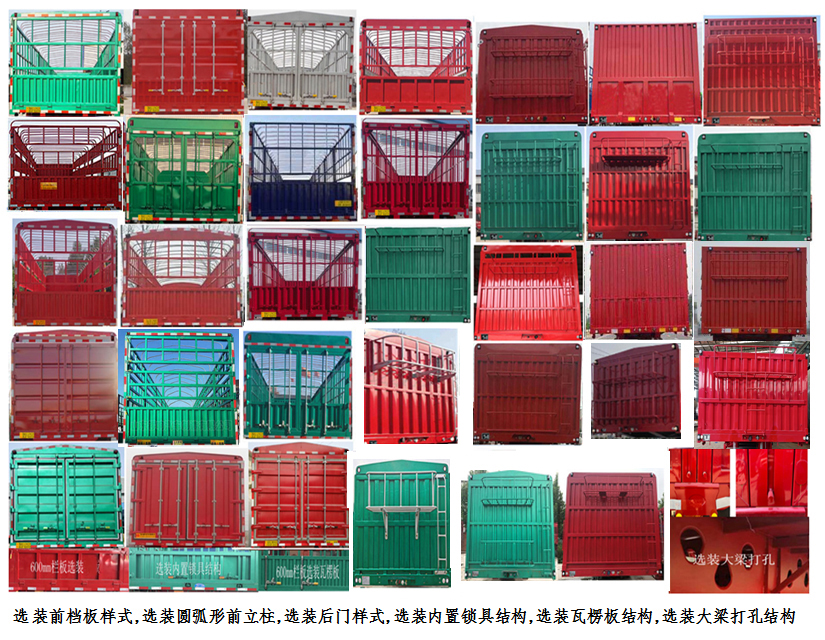

| 选装照片 |

|
