| 生产企业 |
山东运翔汽车制造有限公司 |
| 产品型号 |
CXC9401CCYE |
产品名称 |
仓栅式运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
9500,9300,9000×2550,2500,2450×2880,2980,3080,3180,3280,3380,3480,3580,3680,3780,3880,3980 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
9350,9150,8850×2050,2070,2300,2320,2370,2390,2410,2420,2430,2440,2450,2460×600,550,500 |
| 总质量（kg） |
40000 |
整备质量（kg） |
6000,5800,5500 |
| 支撑装置型号 |
A440,A400C,A300C,E100,FW28,FW28,SQ28,YHD28T,YX-D28T,华硕达28T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR,295/60R22.5 14PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
46 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
盘式/盘式/盘式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
KZ10,KPB,BH-KZ50A,SQKP50#,50-D200 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
2038,2030,2026,2023,2015,2007,1985,1969,1961,1953,1945,1937,1929,1886,1869,1853,1821,1803,1786,1751,1737,1733,1719,1715,1701,1684,1677,1665,1659,1646,1640,1608,1588,1569,1500,1479,1458 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
8710,8320.8200,7910,7800,7700 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式空气悬架 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |

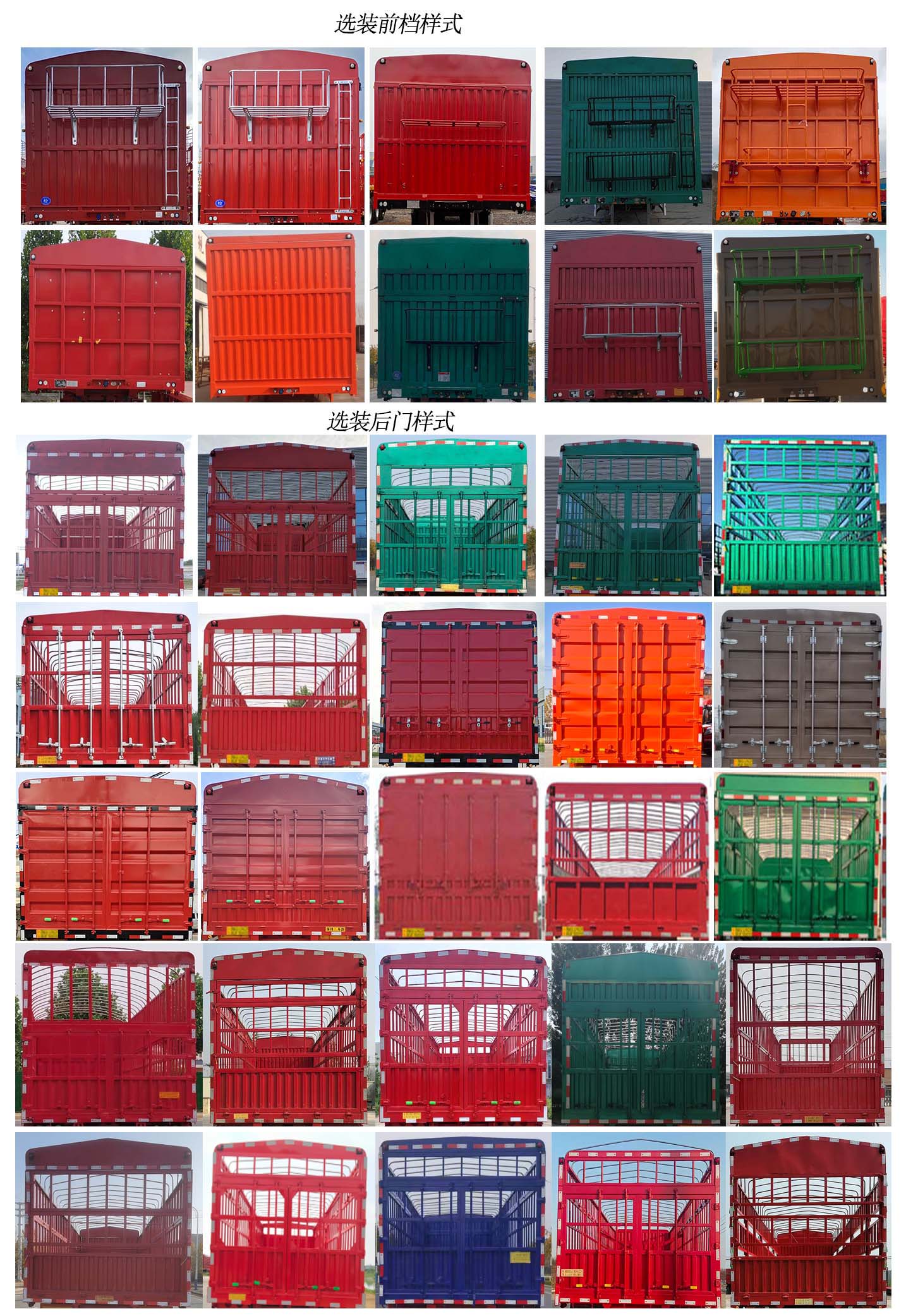

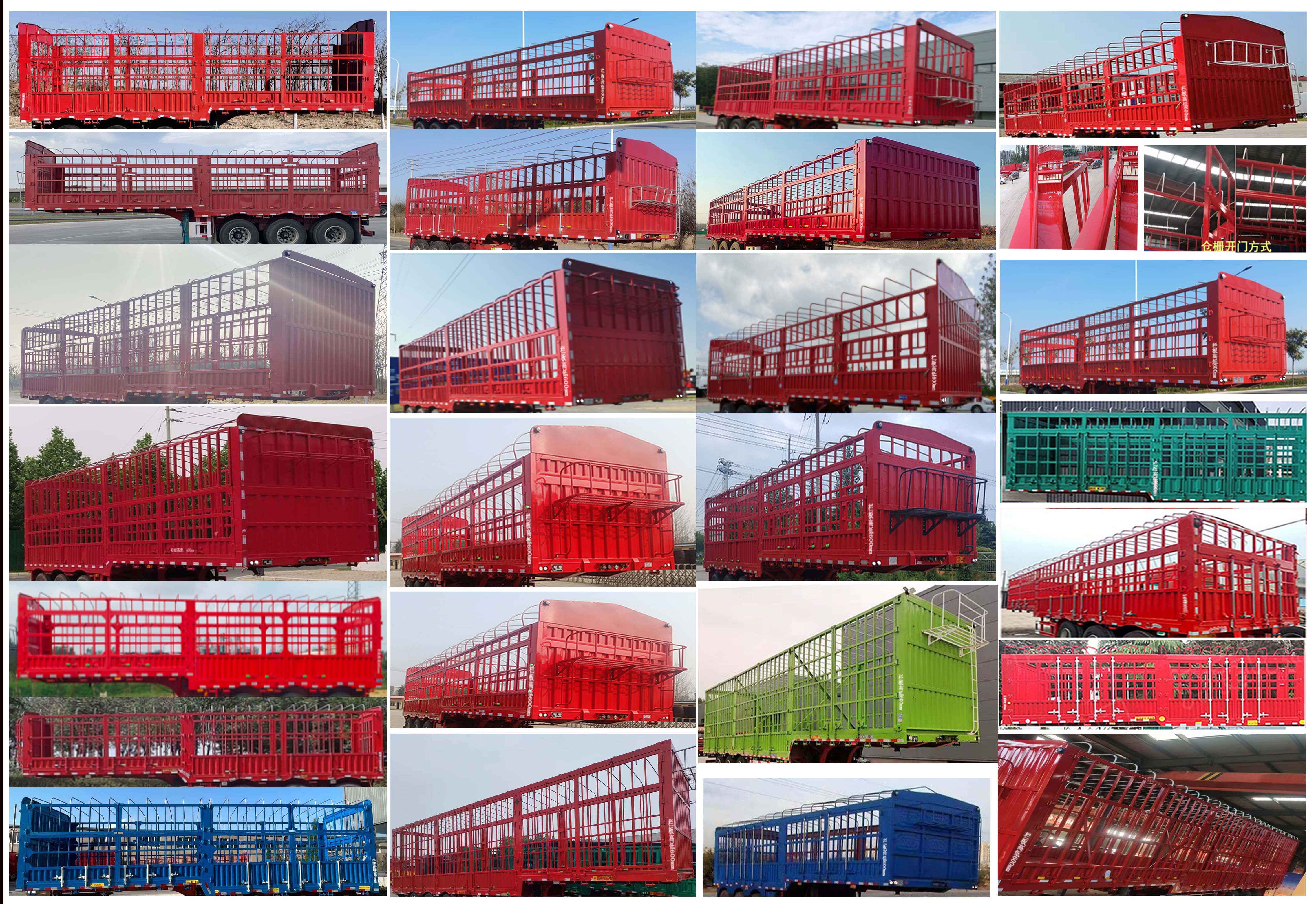

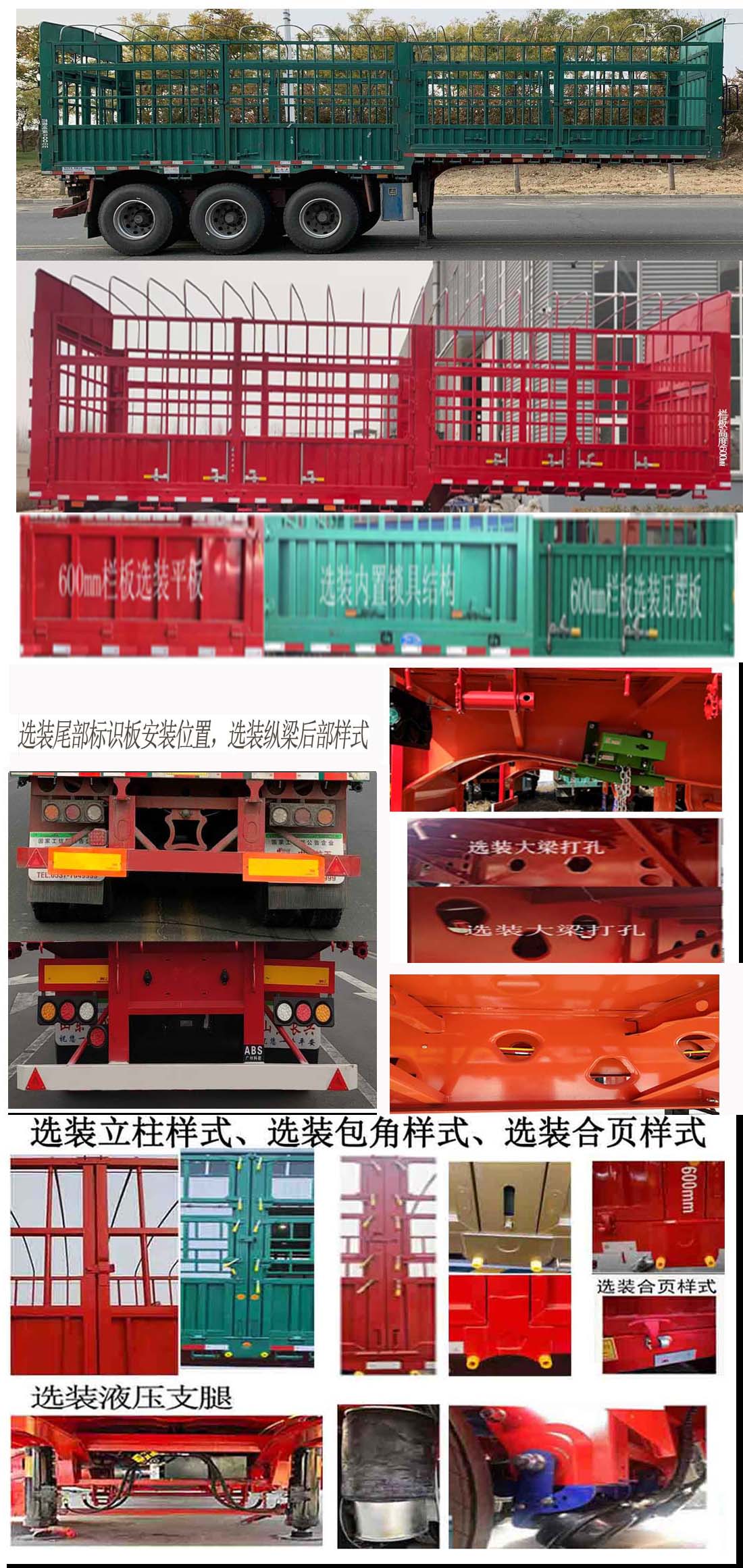

1.车厢底板至仓栅顶部高度及对应总高度为: 1.选用11.00R20 12PR,12R22.5 12PR 轮胎时:1800mm(3080,3180),2000mm(3280,3380),2200mm(3480,3580),2400mm(3680,3780),2600mm(3880,3980),2.选用295/60R22.5轮胎时1800mm(2880,2980),2000mm(3080,3180),2200mm(3280,3380),2400mm(3480,3580),2600mm(3680,3780),2900mm(3880,3980);选装前挡板样式,选装后门样式,选装侧面仓栅样式(一层仓栏,二层仓栅,三层仓栅,对开门锁杆,对开门半截锁杆,隐藏锁杆),选装栏板瓦楞式或方管竖称式,门扇可选4开5开6开,可选2对开,3对开;选装号牌板样式,选装尾部标识板安装位置,选装大梁异型孔结构; 2.车长/牵引销中心至车辆最前端距离/轴距/后悬/牵引销中心至车辆最后端距离/前回转半径(mm)/整备质量(kg)对应关系为: 9500/1800/4200+1310+1310/880/7700/车宽2550时2038,车宽2500时2026,车宽为2450时2015/6000,5800,5500; 9500/1700/4200+1310+1310/980/7800/车宽2550时1961,车宽2500时1945,车宽为2450时1929/6000,5800,5500; 9500/1590/4200+1310+1310/1090/7910/车宽2550时2038,车宽2500时2023,车宽为2450时2007/6000,5800,5500; 9500/1300/4200+1310+1310/1380/8200/车宽2550时1821,车宽2500时1803,车宽为2450时1786/6000,5800,5500; 9500/1180/4200+1310+1310/1500/8320/车宽2550时1737,车宽2500时1719,车宽为2450时1701/6000,5800,5500; 9500/790/4200+1310+1310/1890/8710/车宽2550时1500,车宽2500时1479,车宽为2450时1458/6000,5800,5500; 9300/1600/4200+1310+1310/880/7700/车宽2550时1985,车宽2500时2030,车宽为2450时2015/6000,5800,5500; 9300/1500/4200+1310+1310/980/7800/车宽2550时1969,车宽2500时1953,车宽为2450时1737/6000,5800,5500; 9300/1390/4200+1310+1310/1090/7910/车宽2550时1886,车宽2500时1869,车宽为2450时1853/6000,5800,5500; 9300/1100/4200+1310+1310/1380/8200/车宽2550时1684,车宽2500时1665,车宽为2450时1646/6000,5800,5500; 9300/980/4200+1310+1310/1500/8320/车宽2550时1608,车宽2500时1588,车宽为2450时1569/6000,5800,5500; 9000/1300/4200+1310+1310/880/7700/车宽2550时1821,车宽2500时1803,车宽为2450时1786/6000,5800,5500; 9000/1200/4200+1310+1310/980/7800/车宽2550时1751,车宽2500时1733,车宽为2450时1715/6000,5800,5500; 9000/1090/4200+1310+1310/1090/7910/车宽2550时1677,车宽2500时1659,车宽为2450时1640/6000,5800,5500. 3.整备质量/载质量(kg)对应关系:6000/34000,5800/34200,5500/34500. |

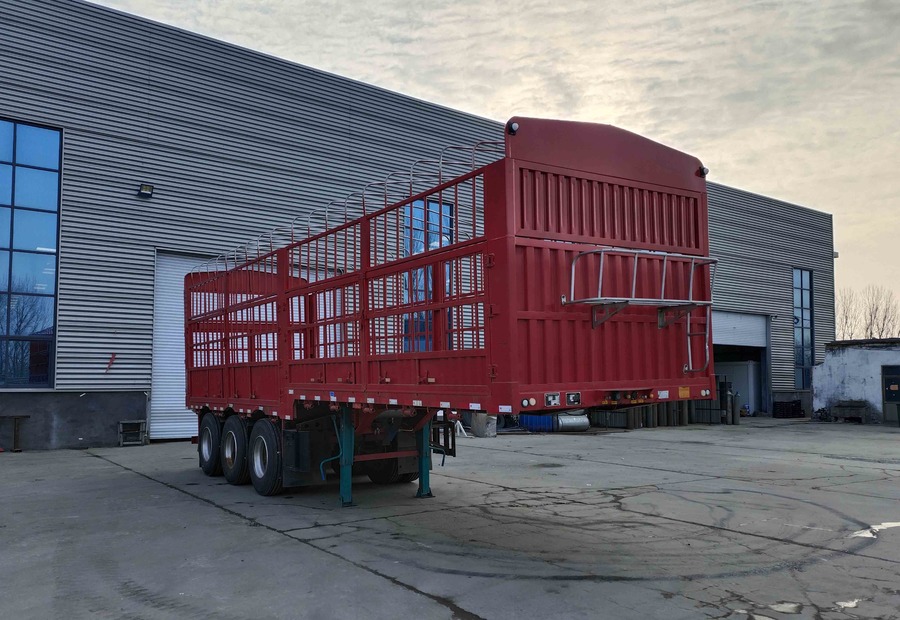

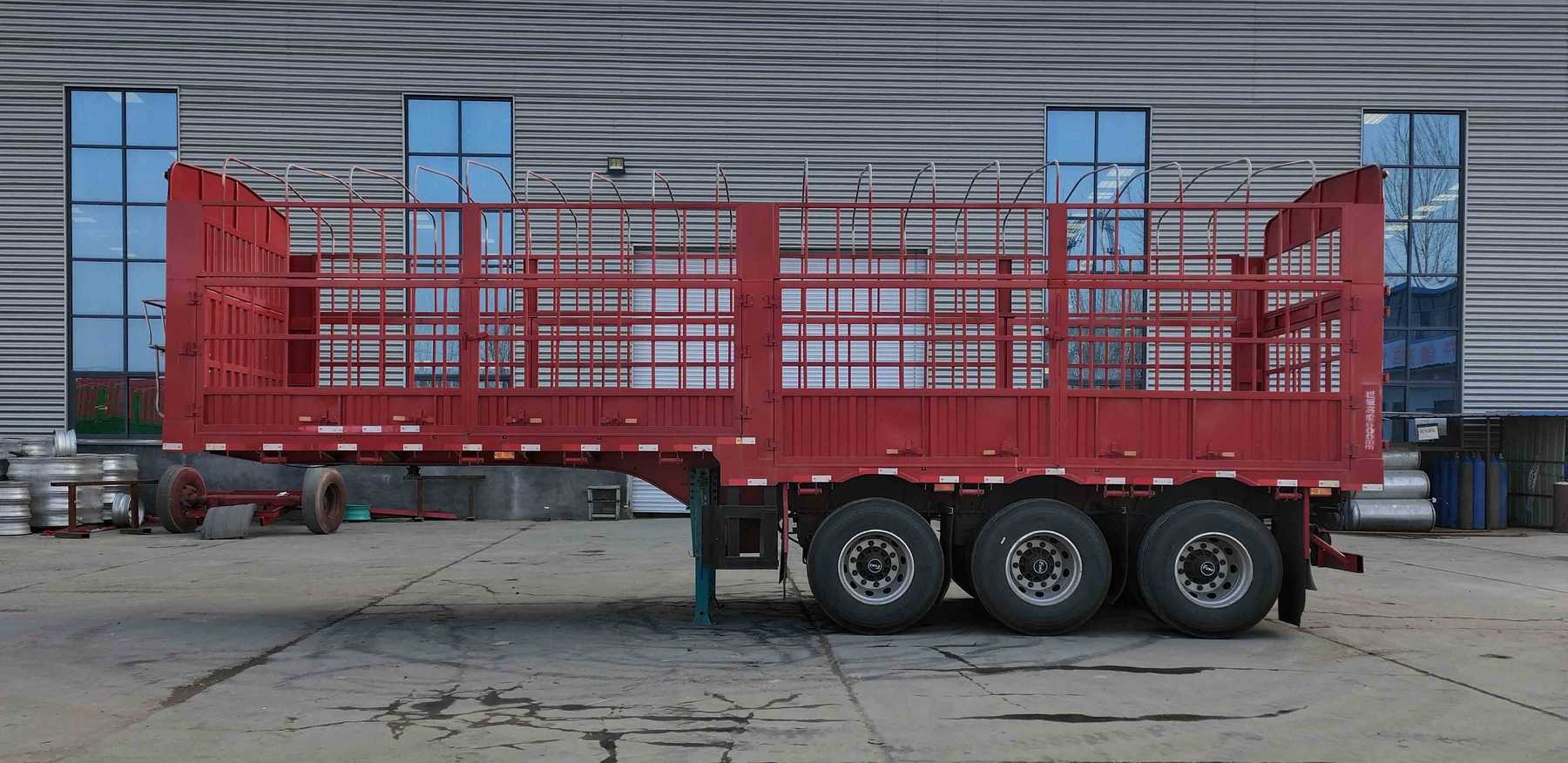

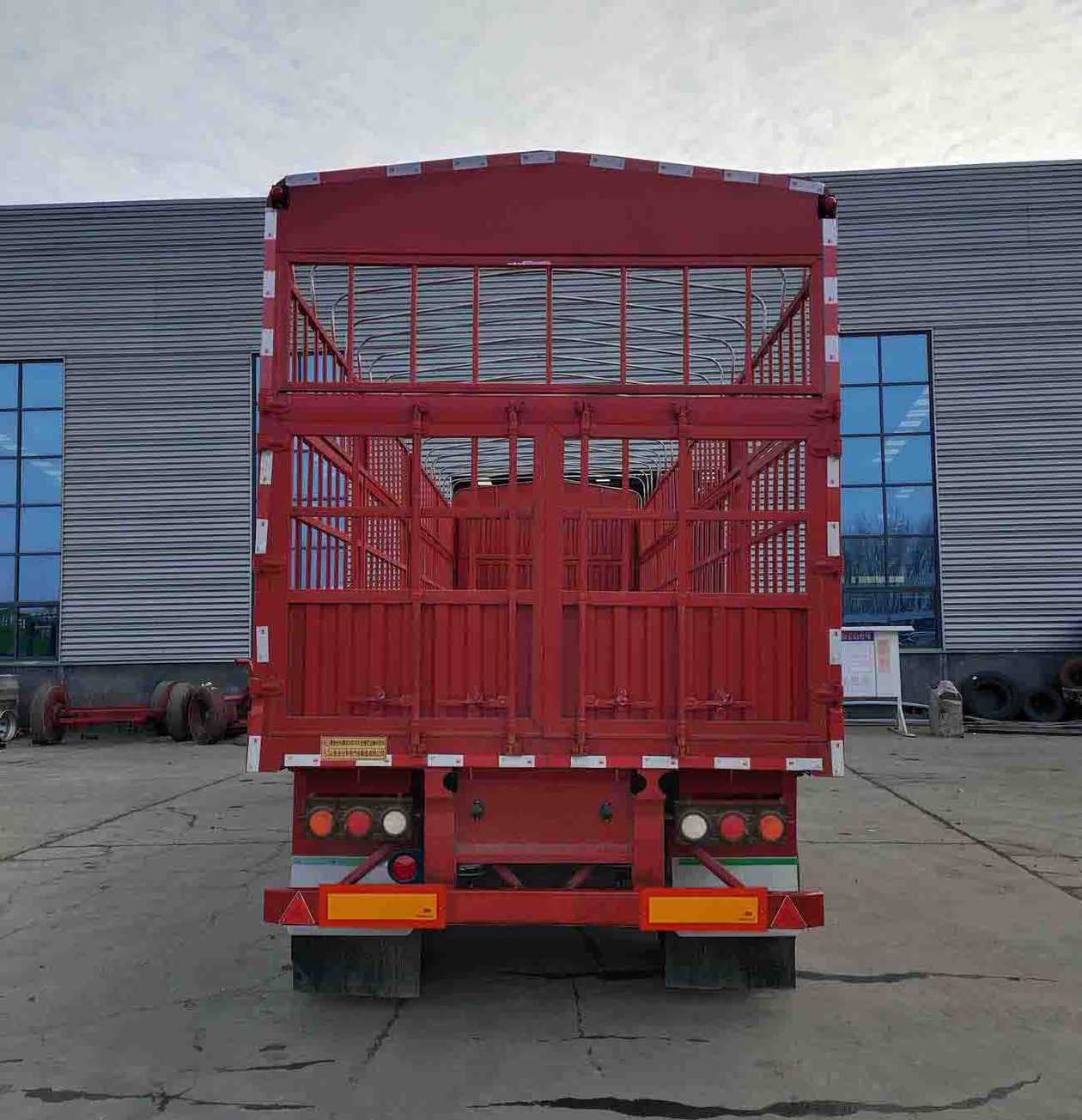

| 选装照片 |

|
