| 生产企业 |
山东锣响汽车制造有限公司 |
| 产品型号 |
LXC9408CCY |
产品名称 |
仓栅式运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
13000,12500,12000×2550,2500×3250,3300,3450,3500,3650,3700,3850,3900,3950 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
12890,12390,11890×2350,2380,2400,2420,2450,2470,2490×600,550,500 |
| 总质量（kg） |
40000 |
整备质量（kg） |
5900,6100,6300 |
| 支撑装置型号 |
E100,A300C,A400C,A440,SQ28,FW28 |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
2/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
40 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
盘式/盘式/盘式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
3 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
LSYH-Z50-10,SQKP50#,ZHQ5006,JGZ50# |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1250 |
| 半挂车前回转半径（mm） |
1698,1771,1878,1821,1821,1678,1753,1862,1803,1803 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
1798,1871,1978,1921,1921,1778,1853,1962,1903,1903 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
11880,11770,11620,11200,10700 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式空气悬架 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
选装前挡板结构;选装内置锁具,外置锁具,两根锁具,三根锁具结构;选装仓栅侧面两层,三层样式;侧面选装四节门,五节门,六节门;箱板选装整车竖瓦楞板,方管平面板;选装仓栅后部结构为:花栏式后门,三开扇式后门,对开式半封闭后门,第一轴为单胎,型号为ZQ10Y72-02;第二轴,第三轴为双胎,型号为:ZQ10Y72;对开全封闭样式;选装大梁异形孔;立柱可选内插,外插样式;选装弹簧把手;选装合页样式;车长/半挂车牵引销到车辆最前端距离/轴距/后悬(mm)对应关系为:当车长为13000时,1120/6880+1310+1310/2380;1230/6800+1310+1310/2350;1380/6650+1310+1310/2350;当车长为:12500时,1300/6480+1310+1310/2100;当车长为:12000时,1300/6280+1310+1310/1800. 互换性铭牌对应关系为 13000/6880+1310+1310/2380,前悬1120,前回转1698.牵引车前回转≥1798;牵引销到最后端距离11880 13000/6800+1310+1310/2350,前悬1230,前回转1771.牵引车前回转≥1871;牵引销到最后端距离11770 13000/6650+1310+1310/2350,前悬1380,前回转1878.牵引车前回转≥1978;牵引销到最后端距离11620 12500/6480+1310+1310/2100,前悬1300,前回转1821.牵引车前回转≥1921;牵引销到最后端距离11200 12000/6280+1310+1310/1800,前悬1300,前回转1821.牵引车前回转≥1921;牵引销到最后端距离10700 以上对应2550宽度. 13000/6880+1310+1310/2380,前悬1120,前回转1678.牵引车前回转≥1778;牵引销到最后端距离11880 13000/6800+1310+1310/2350,前悬1230,前回转1753.牵引车前回转≥1853;牵引销到最后端距离11770 13000/6650+1310+1310/2350,前悬1380,前回转1862.牵引车前回转≥1962;牵引销到最后端距离11620 12500/6480+1310+1310/2100,前悬1300,前回转1803.牵引车前回转≥1903;牵引销到最后端距离11200 12000/6280+1310+1310/1800,前悬1300,前回转1803.牵引车前回转≥1903;牵引销到最后端距离10700 以上对应2500宽度. 货箱栏板内尺寸对应关系: 当车长13000宽2550时货箱长*宽*高:12890*2490,2470,2450,2420*600 当车长13000宽2500时货箱长*宽*高:12890*2400,2380,2350*600 当车长12500宽2550时货箱长*宽*高:12390*2490,2470,2450,2420*600 当车长12500宽2500时货箱长*宽*高:12390*2400,2380,2350*600 当车长12000宽2550时货箱长*宽*高:11890*2490,2470,2450,2420*600 当车长12000宽2500时货箱长*宽*高:11890*2400,2380,2350*600 整备质量与额定载质量的对应关系: 整备质量5900时,额定载质量为34100 整备质量6100时,额定载质量为33900 整备质量6300时,额定载质量为33700 |

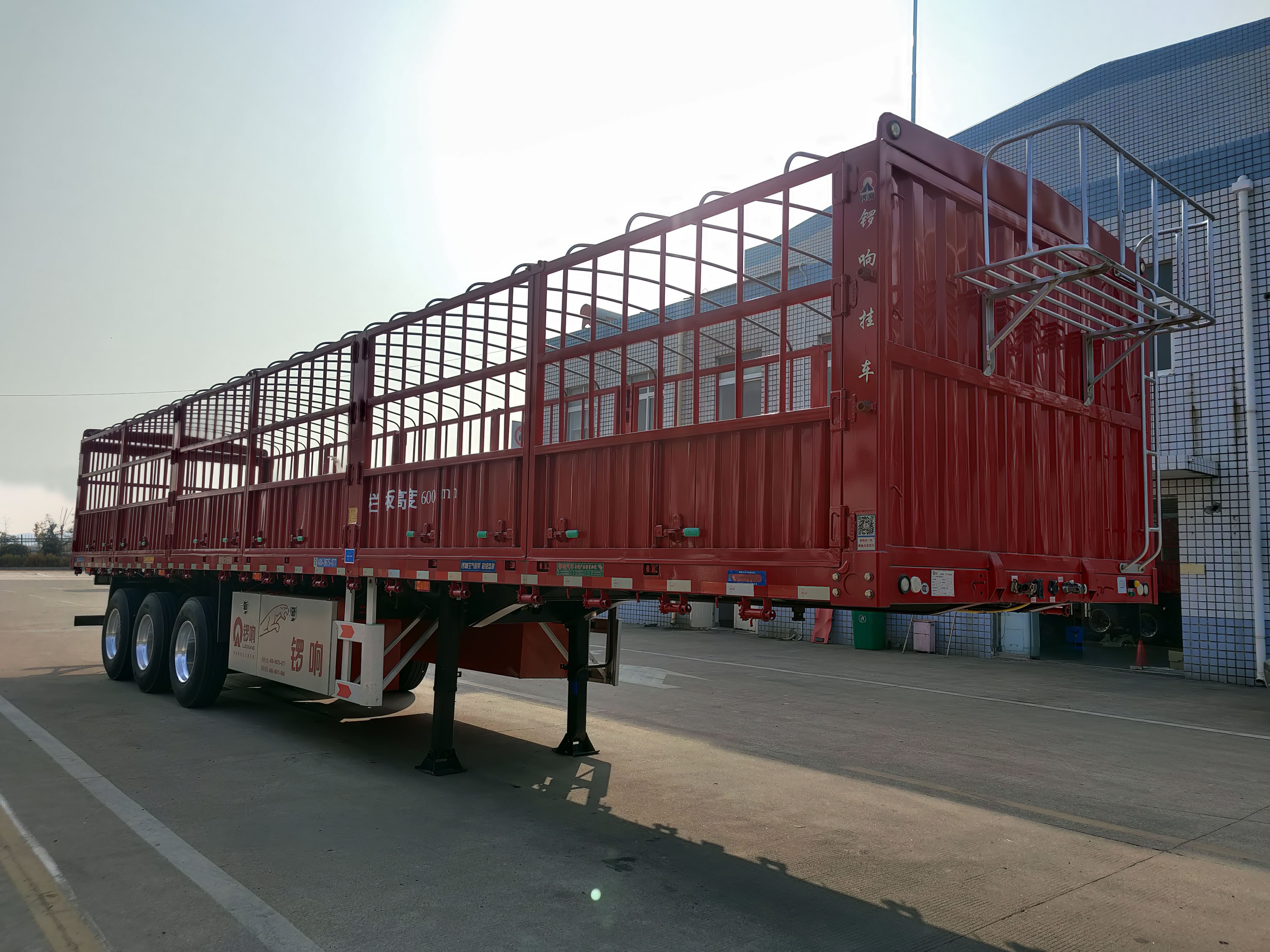

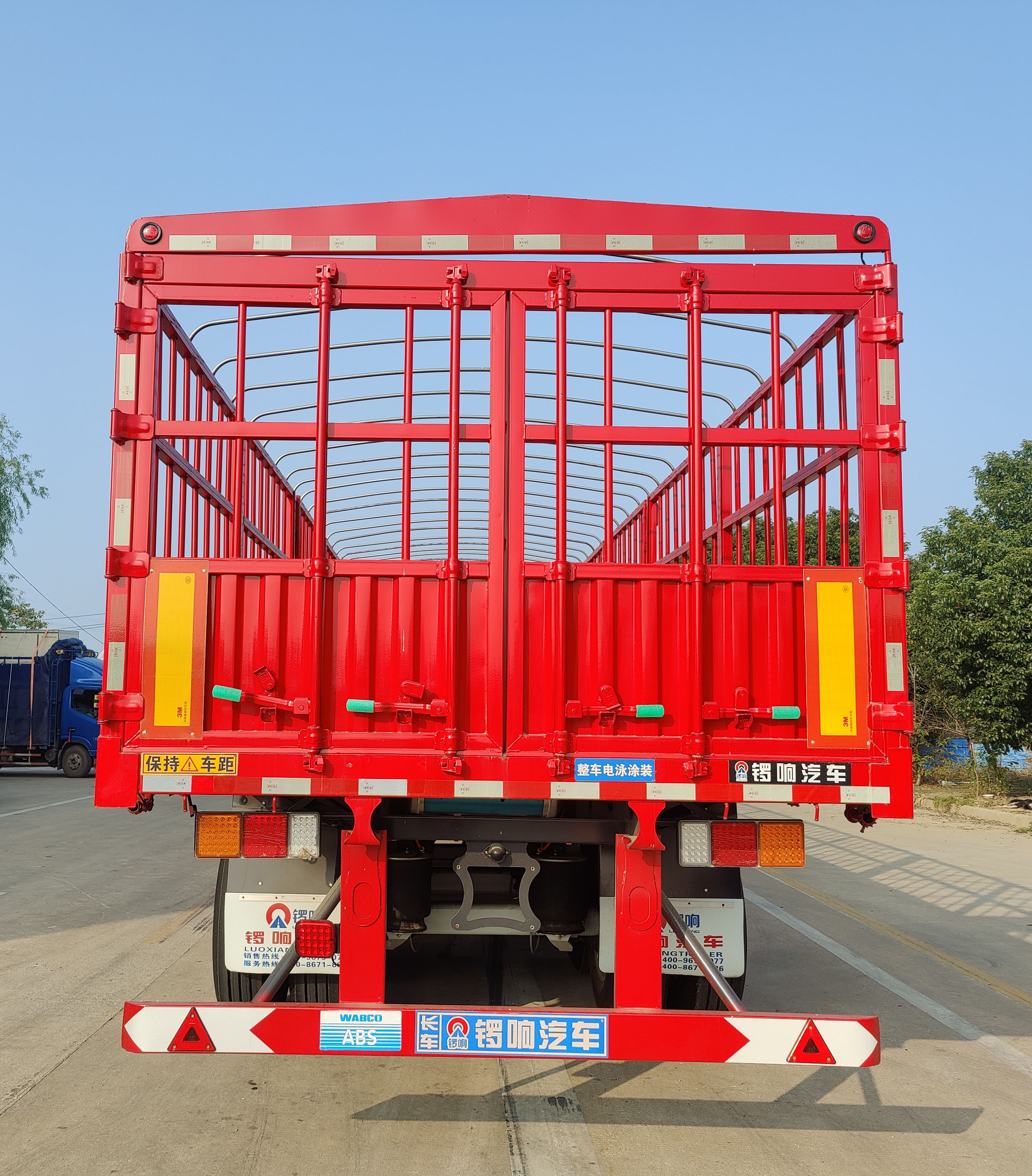

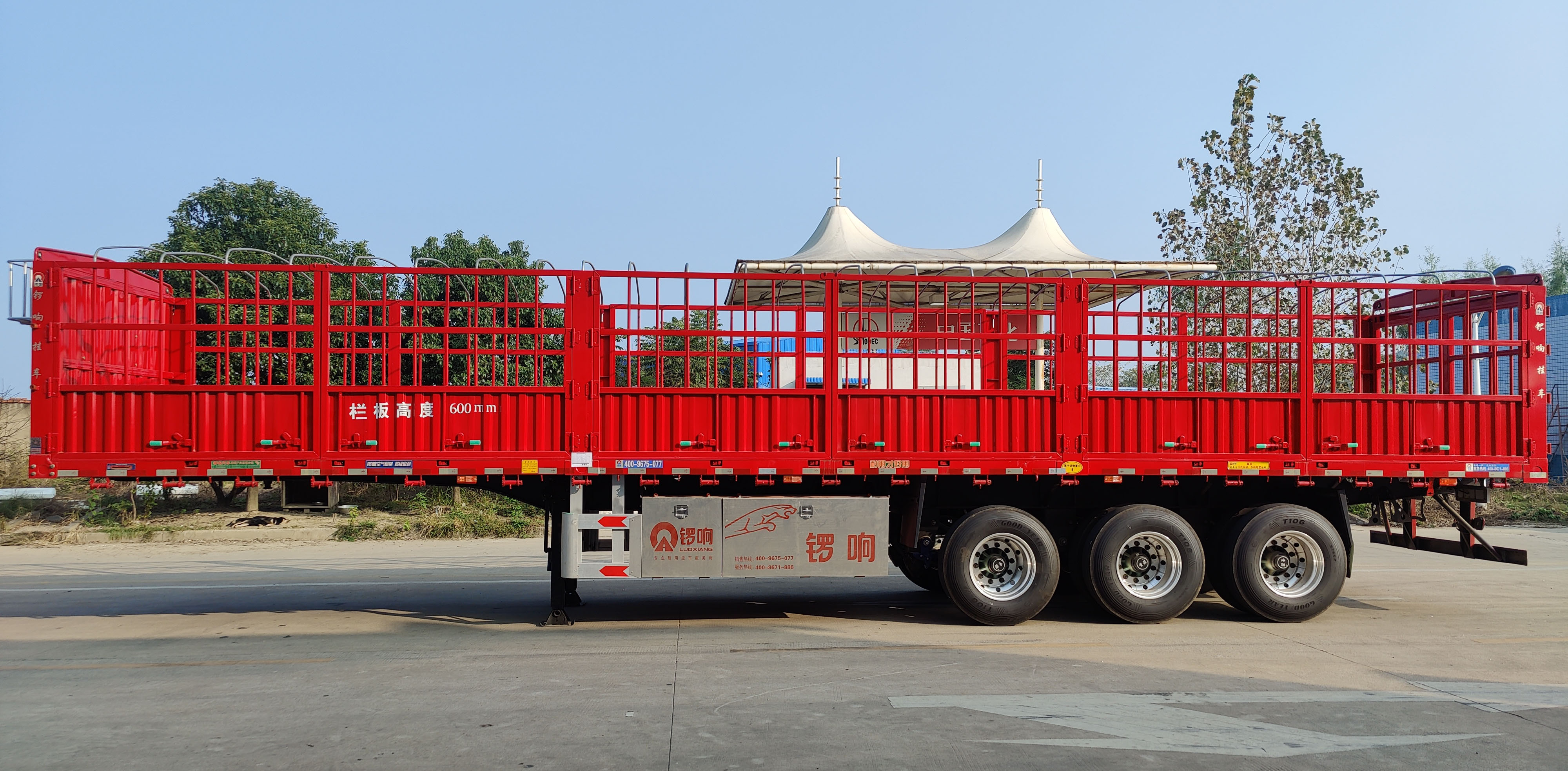

| 选装照片 |

|
