| 生产企业 |
徐州工程机械集团有限公司 |
| 产品型号 |
XZJ9401ZLS |
产品名称 |
散装粮食运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
10500,10000×2550×3820,3750,3550 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
10098,9598×2420×2145,2075,1875 |
| 总质量（kg） |
40000 |
整备质量（kg） |
11680,11000 |
| 支撑装置型号 |
SQ28,FW28,E100,A400C |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
12R22.5 12PR,11.00R20 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
KZ10,KZ15 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1310 |
| 半挂车前回转半径（mm） |
1786,1820,1652 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2450 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
9250,9200,8950 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
1.该产品不能举升自卸,无自卸举升装置;该车用于散装粮食的运输,卸货方式为传送带输送或刮板链输送,具体为后部液压马达驱动减速机滚筒及与之装配的输料轴转动,带动安装在输料轴总成上的传送带或刮板链在车厢内平移实现卸载货物.该车顶部为硬质对开顶盖,后部不可整体开启. 2.车长/前悬/轴距/后悬(mm)/牵引销中心轴线到半挂车最后端水平距离/半挂车前回转半径对应关系分别为: 10500/1250/4880+1310+1310/1750/9250/1786; 10500/1300/4880+1310+1310/1700/9200/1820; 10000/1050/4880+1310+1310/1450/8950/1652; 3. 整备质量与额定载质量对应关系为：11680/28320,11000/29000. |

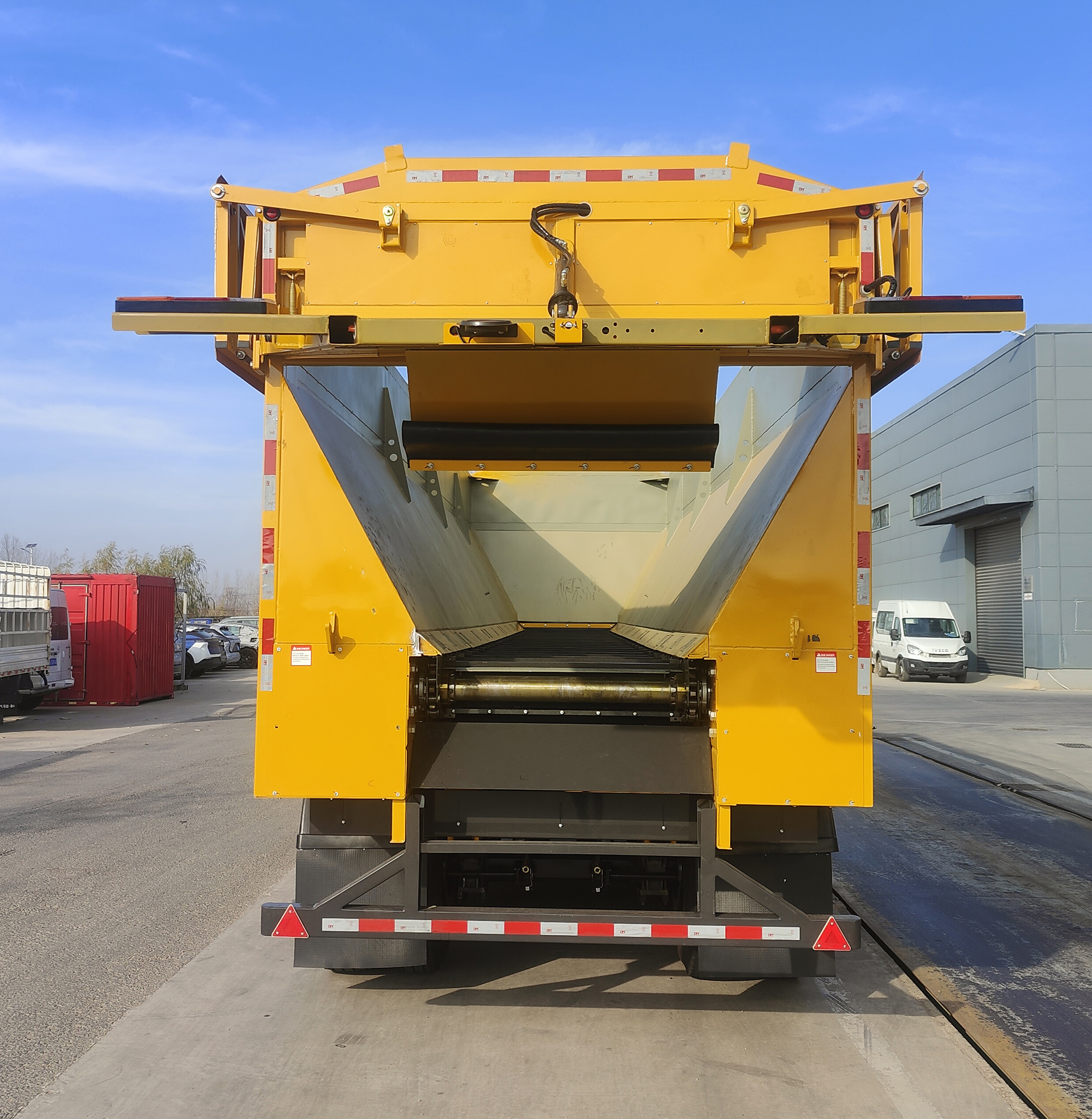

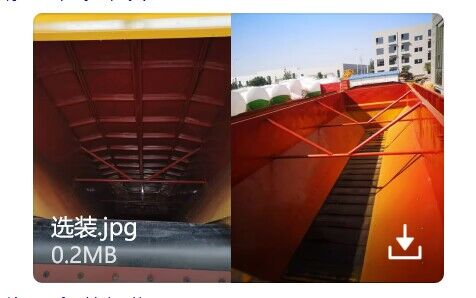

| 选装照片 |

|
