| 生产企业 |
驻马店中集华骏车辆有限公司 |
| 产品型号 |
ZCZ9400ZZXK |
产品名称 |
自卸半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
13000,12990,12500,12000,11500×2550,2500×3150,3000,2900,2800,2750,3200,3300,3450,3600,3670,3770 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
12800,12900,12300,12400,11900,11800,11400,11300,12790,12890×2460,2440,2420,2410,2390,2370×600 |
| 总质量（kg） |
40000 |
整备质量（kg） |
7100,6800,6500 |
| 支撑装置型号 |
FW28,28T,A400C,A440,YHD28T,SQ28,D4000L,A300C |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
12R22.5 12PR,12R22.5 14PR,11.00R20 12PR,11.00R20 14PR,11R22.5 12PR,11R22.5 14PR,11R22.5 16PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
BH-KZ50A,50-D200,KZ10,KZ15,50型 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1240 |
| 半挂车前回转半径（mm） |
1620,1684,1751,1894,1969,1601,1665,1734,1877,1953 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2410 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
11900,11600,11500,11400,11100,10800,10500,11890,11590,11490 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
卸货方式为侧卸。选装工具箱结构，选装前后部结构、液压油箱位置、大梁腹板横梁冲孔结构及形状，选装箱板结构，箱板选装向上开启或选装向下开启,选装平面箱板,选装合页结构，选装前龙门架结构。备胎架为选装件，选装备胎架样式。前悬/外形宽/前回转半径对应关系(mm):1000/2550/1620,1100/2550/1684,1200/2550/1751,1400/2550/1894,1500/2550/1969,1000/2500/1601,1100/2500/1665,1200/2500/1734,1400/2500/1877,1500/2500/1953。选用11R22.5 12PR,11R22.5 14PR,11R22.5 16PR轮胎时仅对应Ⅰ轴至Ⅱ轴距离6730,6830 |

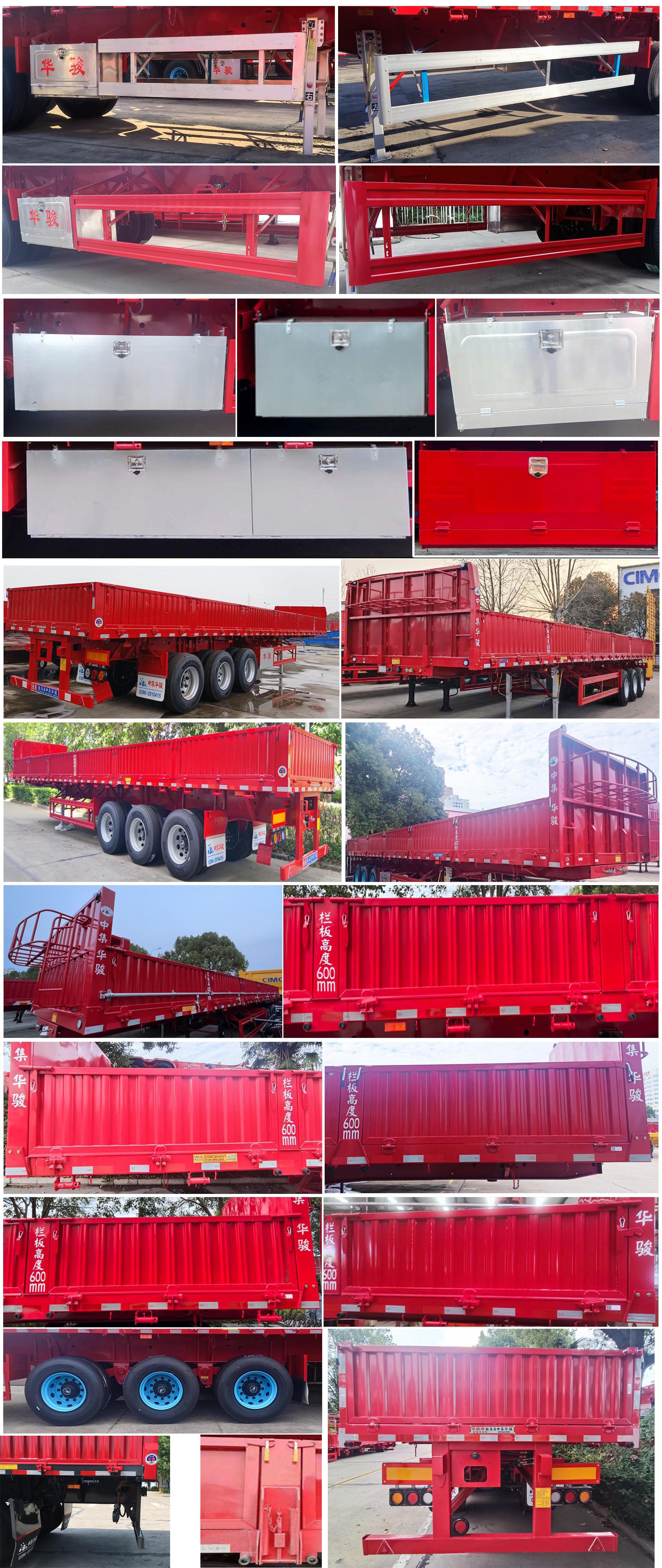

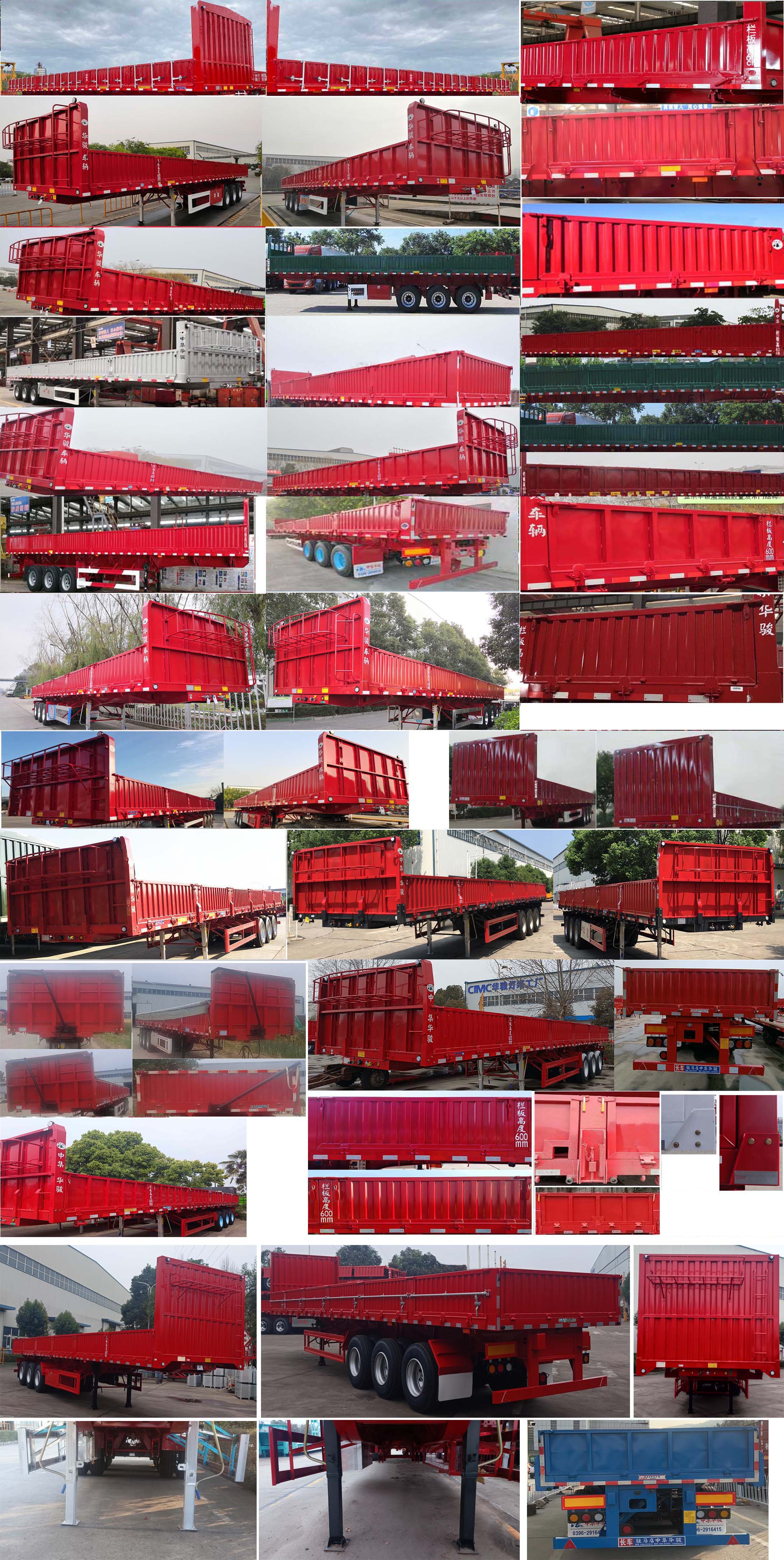

| 选装照片 |

|
