| 生产企业 |
聊城华勤汽车制造有限公司 |
| 产品型号 |
WBX9400ZC |
产品名称 |
自卸半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
13000,12500,12000×2550,2500×4000,3800,3600,3500,3300,3100,3000,2900,2800,2700,2600,2500 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
12850,12350,11850×2470,2450,2430,2400,2380,2360×600,550,500 |
| 总质量（kg） |
40000 |
整备质量（kg） |
8200,8500,8800,9000 |
| 支撑装置型号 |
YHD28T,SQ28 |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR ,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
KZ10 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
1751,1733,1821,1803,1894,1877,1969,1953 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
11800,11700,11600,11500,11200,10700 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
该车卸货方式为侧卸;选装前挡板样式,选装侧面栏板样式,选装吊开门,下开门,对开门,气动开门;整车栏板选装竖瓦楞,横瓦楞,方管十字花样式,选装侧面4开门,5开门,6开门;选装对开门外置锁杆样式,选装侧面合页样式;选装下开立柱样式,选装后门样式,选装液压油箱为方形或圆形,选装液压油箱位置,选装大梁异形孔. 1.外廓尺寸长/货箱内长/外廓尺寸宽/牵引销至车辆最前端的距离/轴距/后悬/牵引销到车辆最后段距离/前回转半径的对应关系（mm): 13000/12850/2550/1200/6880+1310+1310/2300/11800/1751(1733,车宽为2500), 13000/12850/2550/1300/6780+1310+1310/2300/11700/1821(1803,车宽为2500), 13000/12850/2550/1400/6680+1310+1310/2300/11600/1894(1877,车宽为2500), 13000/12850/2550/1500/6580+1310+1310/2300/11500/1969(1953,车宽为2500), 12500/12350/2550/1300/6480+1310+1310/2100/11200/1821(1803,车宽为2500), 12000/11850/2550/1300/6280+1310+1310/1800/10700/1821(1803,车宽为2500). 2.整备质量(kg)与额定载质量(kg)对应关系为:8200/31800,8500/31500,8800/31200,9000/31000 |

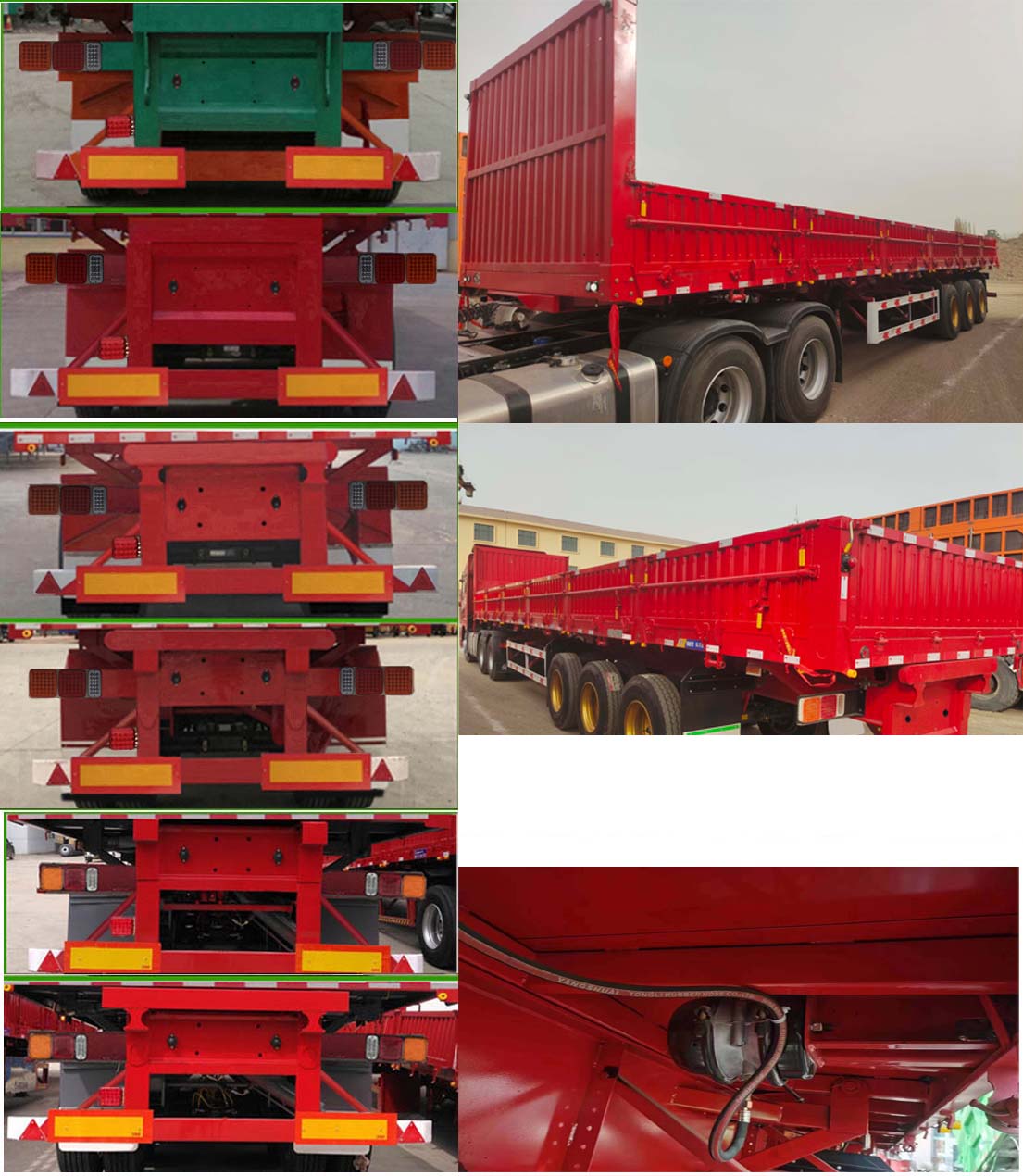

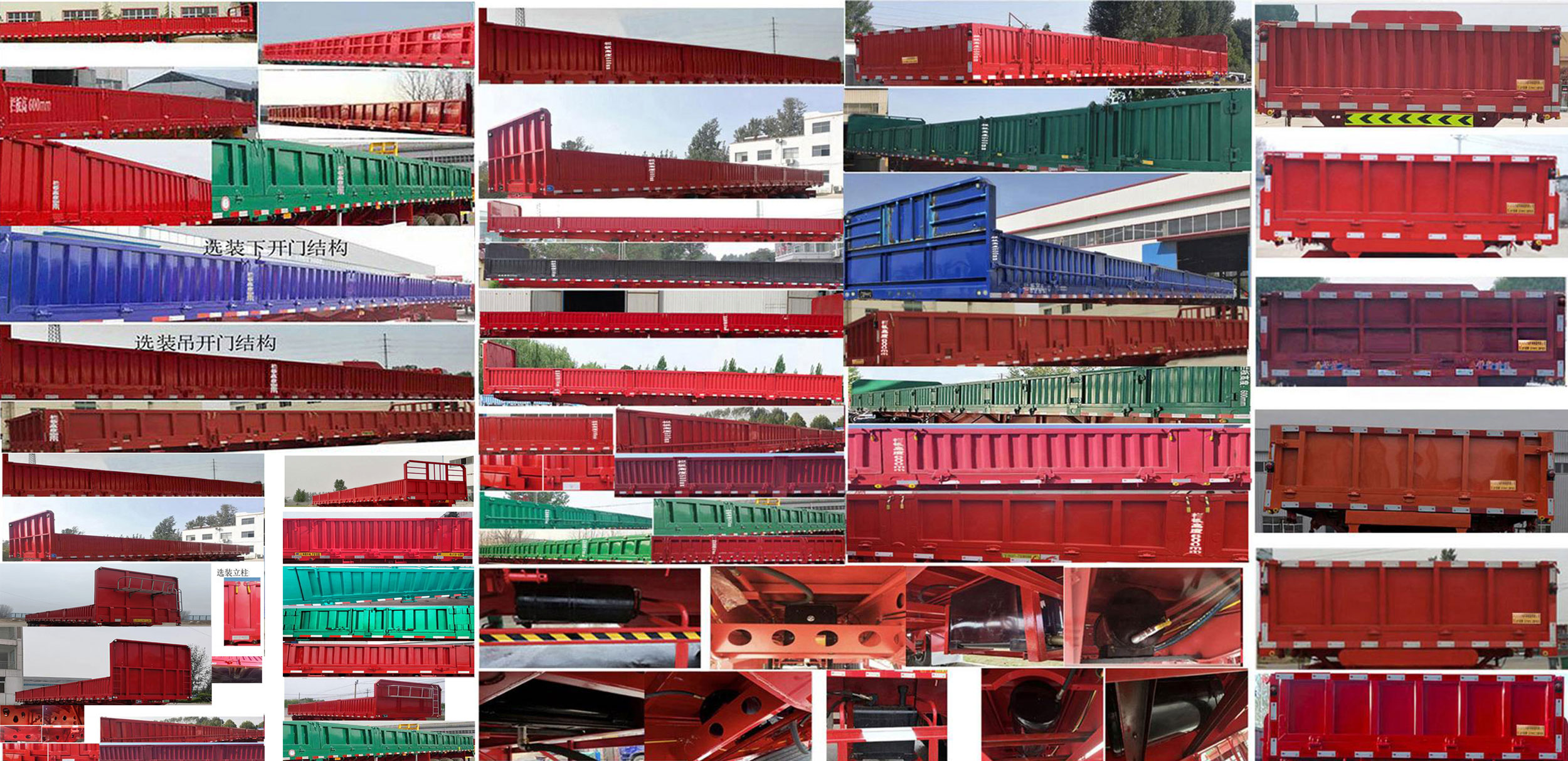

| 选装照片 |

|
