| 生产企业 |
甘肃中集车辆有限公司 |
| 产品型号 |
ZCZ9371ZZXBYM |
产品名称 |
自卸半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
9700×2550×2050,2100,2200,2250,2300,2400,2500,2550,2600,2650,2700,2750,2800 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
6130,6080×2480,2470,2420×400 |
| 总质量（kg） |
37000 |
整备质量（kg） |
6100,5800,5550 |
| 支撑装置型号 |
FW28,FW28,28T(XZ80000/35/25),24T(22/20/16),A300C,A400C,A440,E100,YHD28T,SQ28,WHD-10T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
12R22.5 12PR,12R22.5 14PR,11.00R20 12PR,11.00R20 14PR,275/70R22.5 14PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
LSYH-Z50-10,BH-KZ50A,50-D200,KZ10,KZ15 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1250 |
| 半挂车前回转半径（mm） |
712 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
9210 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧悬架 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
1、卸货方式为后卸,选装工具箱结构，选装车辆外观结构照片。2、前悬/半挂车的前回转半径的对应关系为: 490/712;外廓尺寸长/外廓尺寸宽/货厢栏板内尺寸长/货厢栏板内尺寸宽的对应关系：9700/2550/6130,6080/2480,2470,2420。4、整车长/前悬/轴距/后悬/牵引销中心轴线到半挂车最后端水平距离对应关系：9700/490/6100+1150+1150/810/9210。5、整备质量/额定载质量对应关系：6100/30900;5800/31200;5550/31450。6、选装液压油箱安装位置，选装侧后厢板平板箱箱板。7、选装弹簧把手。8、选装前立柱加固板结构。 |

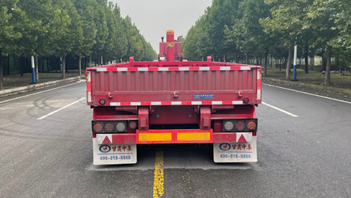

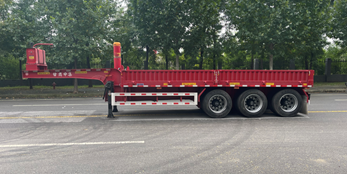

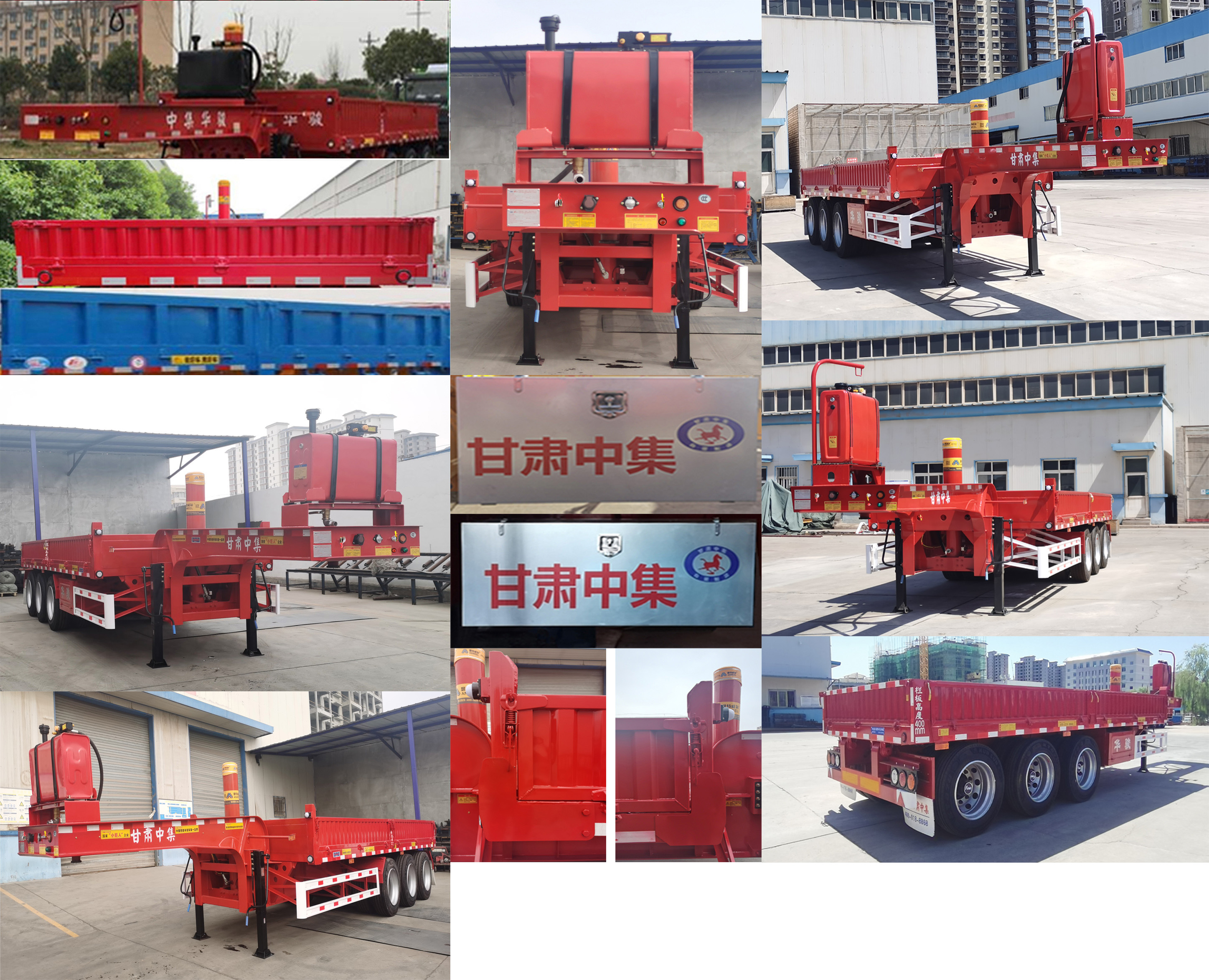

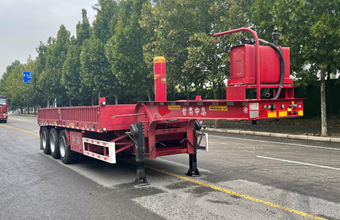

| 选装照片 |
|
