| 生产企业 |
达州华川车辆制造有限公司 |
| 产品型号 |
YND9400ZX |
产品名称 |
自卸半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
8500,9000,8000,9500×2550,2500×3900,3800,3700,3600,3500,3300,3200 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
8900,7900,8400,7400×2360,2380,2420,2450,2470×600 |
| 总质量（kg） |
40000 |
整备质量（kg） |
7800,7500,7200 |
| 支撑装置型号 |
YHD28T,SQ28 |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
50-D200,SQKP50#,KZ10,LSYH-Z50-10,KPB |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
1549,1684,1464,1529,1665,1443,1894,1877 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2000 |
| 半挂车间隙半径（mm） |
2160 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2000 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
7620,7900,7280,8100 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
自卸方式为后卸;整车长=牵引销中心到车辆最前端距离+轴距+后悬/整车宽度/挂车前回转半径/牵引销中心轴线到半挂车最后端水平距离对应关系为:1、8500=880+(3800+1310+1310)+1200/2550/1549/7620；2、9000=1100+(3980+1310+1310)+1300/2550/1684/7900；3、8000=720+(3620+1310+1310)+1040/2550/1464/7280；4、8500=880+(3800+1310+1310)+1200/2500/1529/7620；5、9000=1100+(3980+1310+1310)+1300/2500/1665/7900；6、8000=720+(3620+1310+1310)+1040/2500/1443/7280;9500=1400+(3980+1310+1310)+1500/2550/1894/8100；9500=1400+(3980+1310+1310)+1500/2500/1877/8100；选装前档板样式,选装液压油箱的安装位置,选装爬梯样式,选装侧面箱板样式,选装后翻转支架结构,选装后部样式,选装号牌板样式。 |

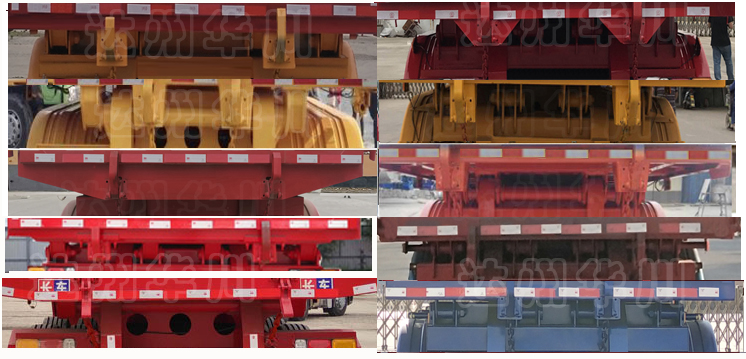

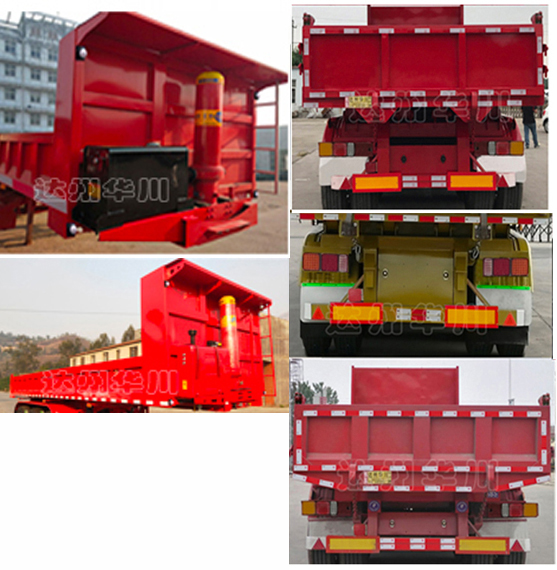

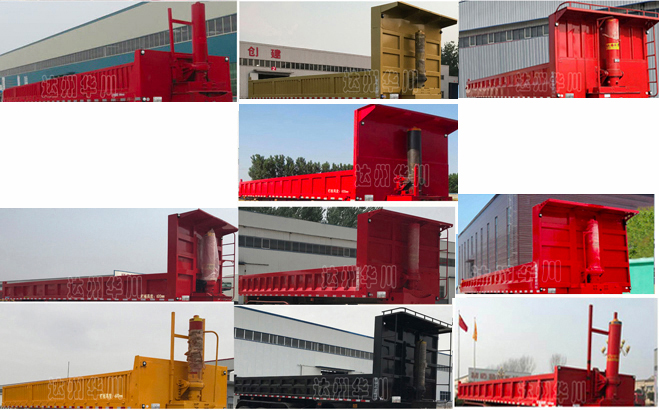

| 选装照片 |

|
