| 生产企业 |
河南骏通车辆有限公司 |
| 产品型号 |
JF9400TWY30 |
产品名称 |
危险品罐箱骨架运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
9500,9800,10000×2480,2500,2550×1370,1400,1430,1460,1480,1500,1520,1540 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
不适用 |
| 总质量（kg） |
40000 |
整备质量（kg） |
5100,5400,5600 |
| 支撑装置型号 |
SQ28,D4000L,28T,A300C,A440,A400C,E100,FW28 |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
80 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
盘式/盘式/盘式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
CM-TEBS,4801020640 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
50-D200 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1250 |
| 半挂车前回转半径（mm） |
1389,1375,1366,1357,1479,1466,1458,1449,1505,1493,1484,1476,1561,1548,1540,1532,1590,1578,1570,1562 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
8600,8850,9000,9250 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
FL,OX,AT,CT |
悬架型式 |
非独立式空气悬架 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
易燃危险货物,剧毒化学品 |
| 备注 |
运输集装箱尺寸为30英尺,可运输危险品罐箱或普通集装箱.车长/前悬/轴距/后悬(mm)对应关系为:9500/900/4780+1310+1310/1200;9800/950/4780+1310+1310/1450;9800/550/5180+1310+1310/1450;9800/800/5180+1310+1310/1200;10000/750/4980+1310+1310/1650;10000/750/5180+1310+1310/1450.当前悬为550时车宽/前回转半径对应关系为2550/1389,2520/1375,2500/1366,2480/1357.当前悬为750时车宽/前回转半径对应关系为2550/1479,2520/1466,2500/1458,2480/1449.当前悬为800时车宽/前回转半径对应关系为2550/1505,2520/1493,2500/1484,2480/1476.当前悬为900时车宽/前回转半径对应关系为2550/1561,2520/1548,2500/1540,2480/1532.当前悬为950时车宽/前回转半径对应关系为2550/1590,2520/1578,2500/1570,2480/1562. 整备质量/载质量对应关系为：5100/34900,5400/34600,5600/34400.选装轮罩,选装前部结构，选装横梁带孔，选装灭火器箱，选装后牌照板，选装警示标示 |

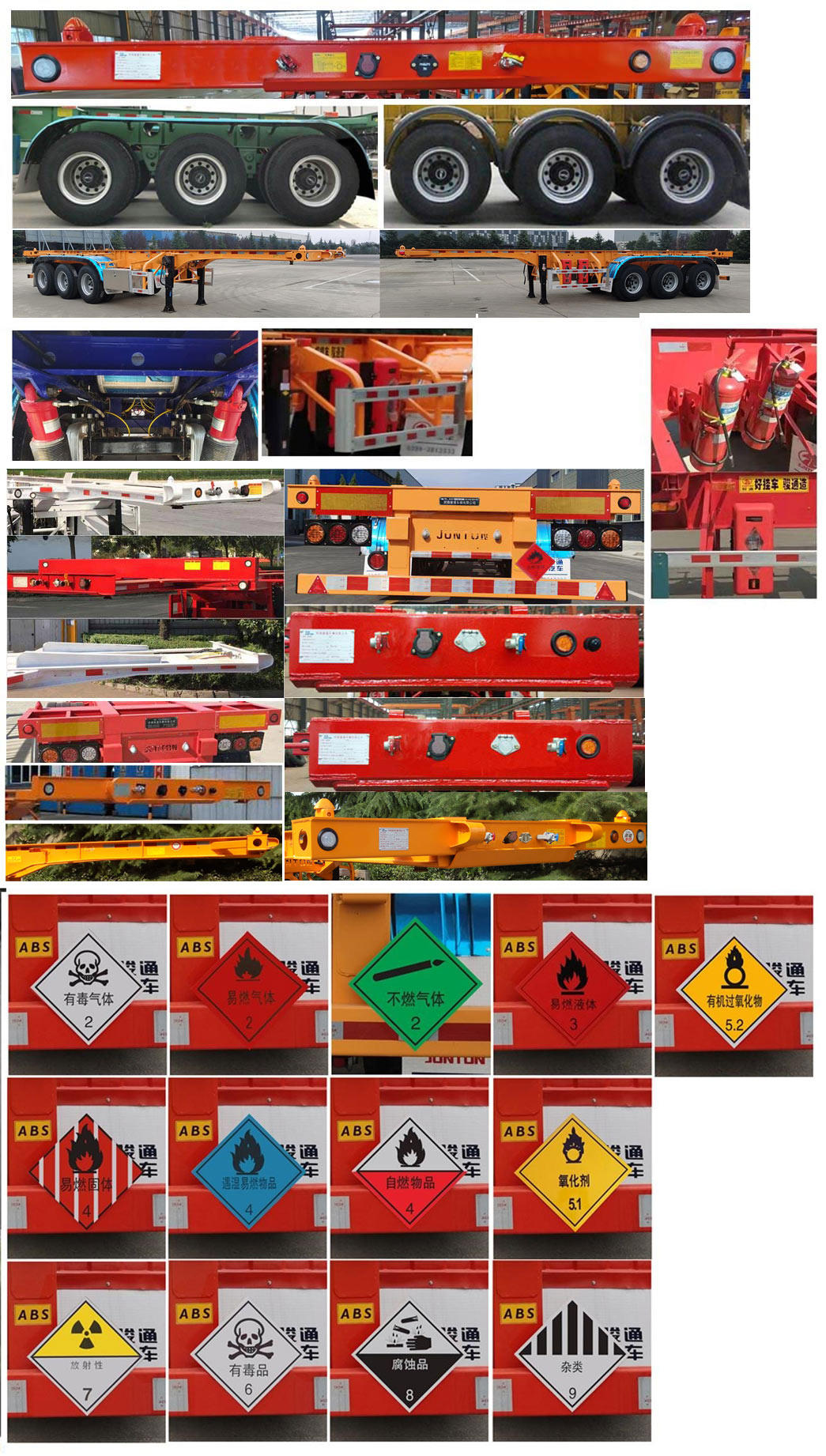

| 选装照片 |

|
