道路运输车辆达标车型配置、参数表（挂车）
|
|||||||||||
| 达标车型编号 公示中 |
| 生产企业 | 五河县广驰交通设备有限公司 | ||||||||||
| 产品型号 | WGC9400CCYE | 产品名称 | 仓栅式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000×2550,2500×3950,3900,3750,3700,3550,3500,3350,3300,3150,3100 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） | 12850×2470,2450,2430,2400,2380,2360×600,500 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6500,6300,6000 | ||||||||
| 支撑装置型号 | YX-D28T,A400C,YHD28T,SQ28,FW28,FW28,华硕达28T,A300C,ZLD28T,28T(XZ80000/35/25),THD28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 60 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50号 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1821,1803,1894,1877 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2040,2120 | ||||||||
| 半挂车间隙半径（mm） | 2250,2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2150,2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11700,11600 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1车厢底板至仓栅顶部高度及对应总高度为2600mm(3950mm,3900mm),2400mm(3750mm,3700mm),2200mm(3550mm,3500mm),2000mm(3350mm,3300mm),1800mm(3150mm,3100mm); 2.选装长锁杠或短锁杠对开门仓栅结构,可选装两层,三层仓栅,后部选装花栏式后门,三开扇式后门,对开式半封闭后门,对开全封闭样式,后门厢板可为竖瓦楞,方管平板后门;选装整车货厢栏板选装竖瓦楞,方管平板样式,选装侧面厢板样式,选装内置锁具,选装圆形立柱样式,选装前挡板样式,选装大梁异形孔结构,选装号牌板样式; 3.车长/货厢长/牵引销到车辆最前端距离/车辆前轴到货箱前壁内侧的距离/轴距/后悬/牵引销中心轴线到半挂车最后端水平距离/车宽/前回转半径(mm)/整备质量(kg)对应关系分别 为:13000/12850/1300/1225/6880+1310+1310/2200/11700/2550,2500/1821,1803/6700,6500,6300,6000;13000/12850/1300/1225/6780+1310+1310/2300/11700/2550,2500/1821,1803/6700,6500,6300,6000;13000/12850/1400/1325/6680+1310+1310/2300/11600/2550,2500/1894,1877/6700,6500,6300,6000; 4.整备质量(kg)/额定载质量(kg)的对应关系:6700/33300;6500/33500;6300/33700;6000/34000; | ||||||||||

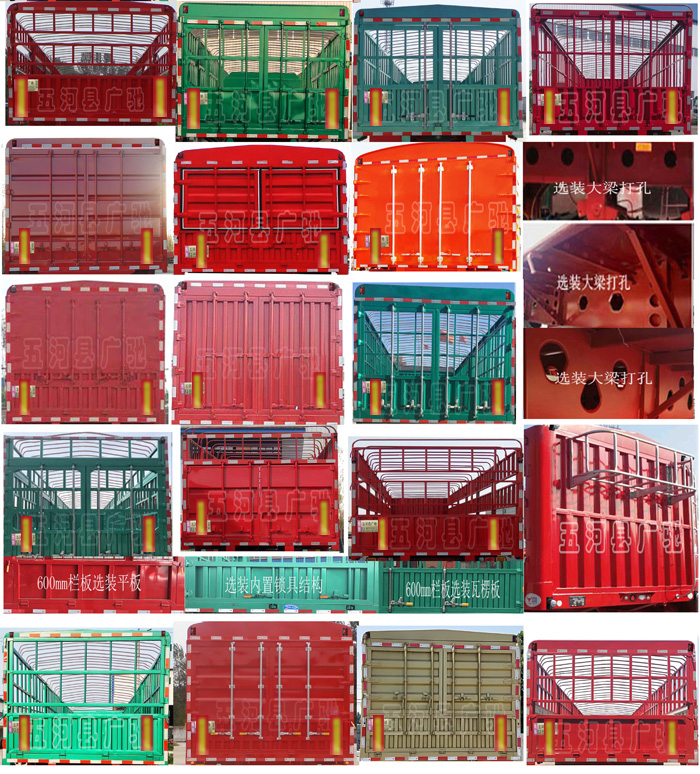

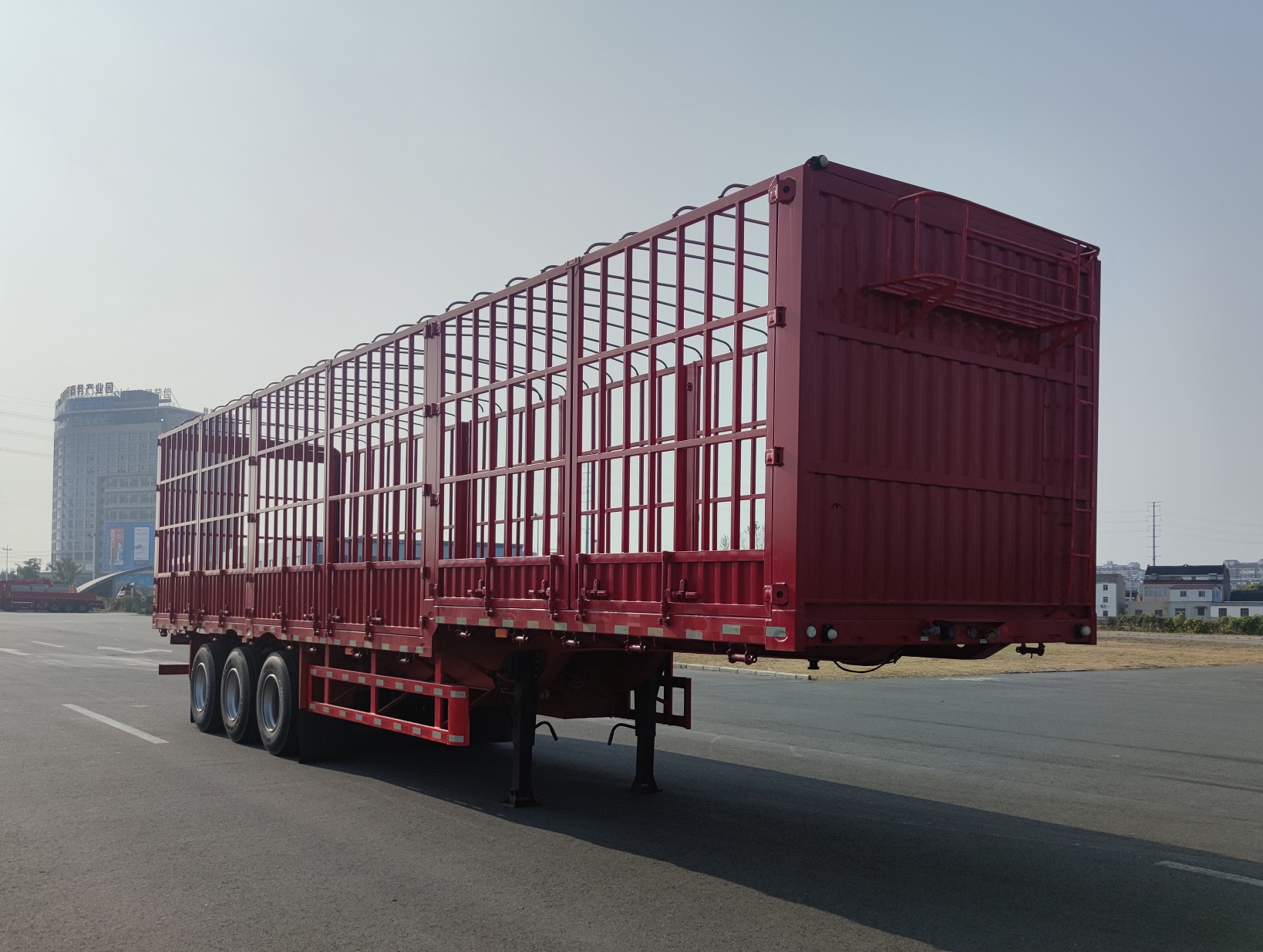

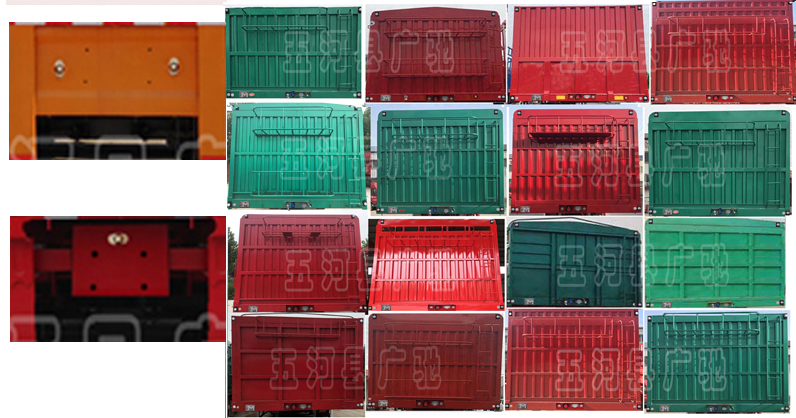

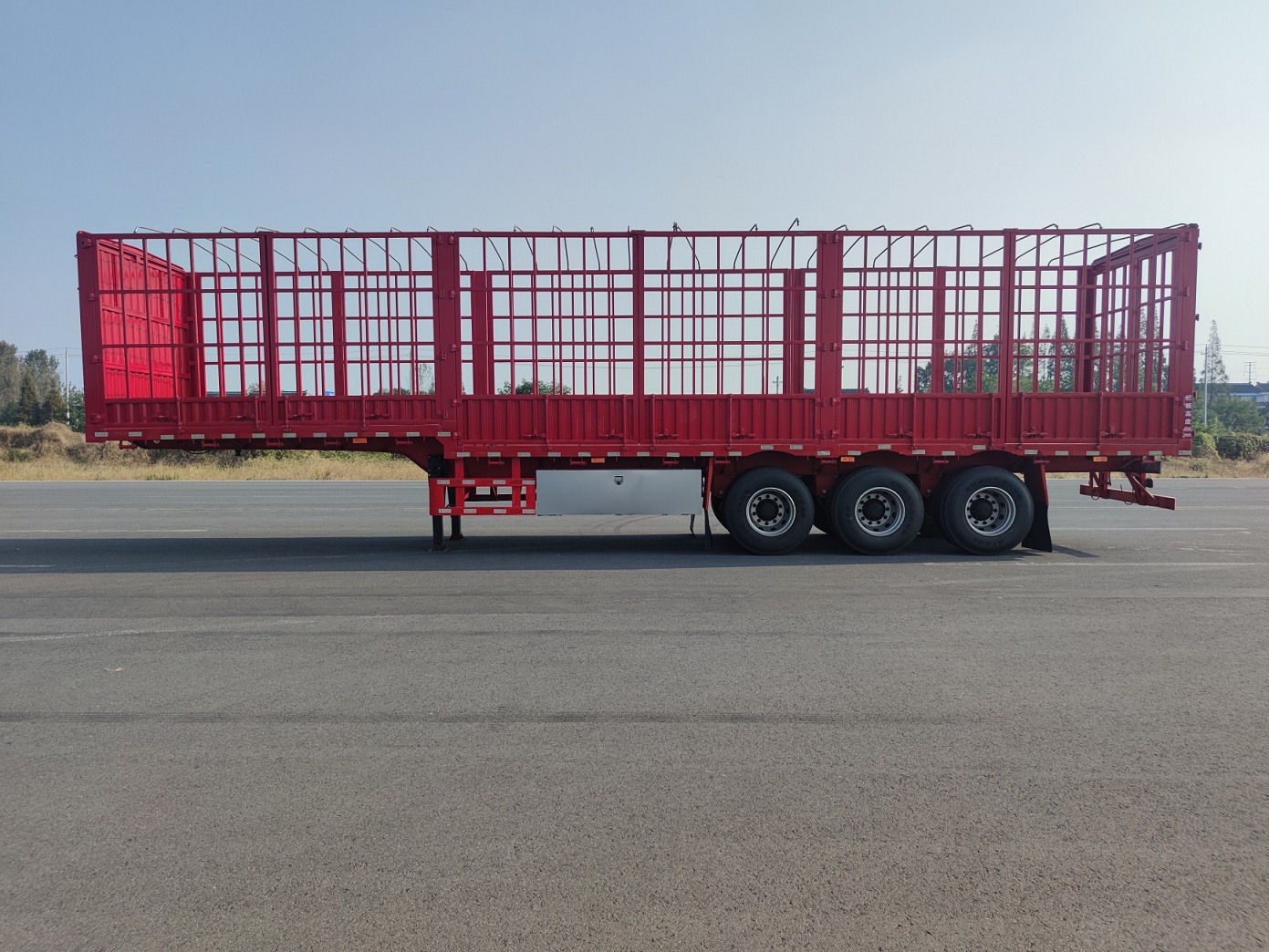

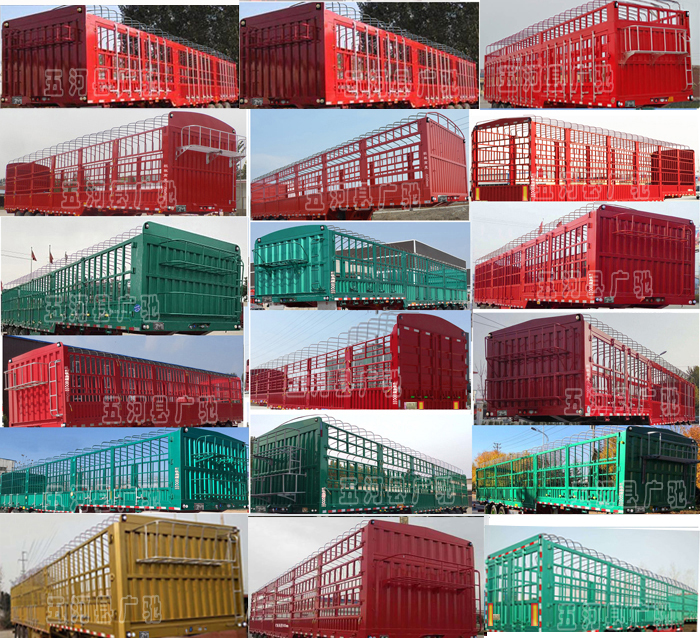

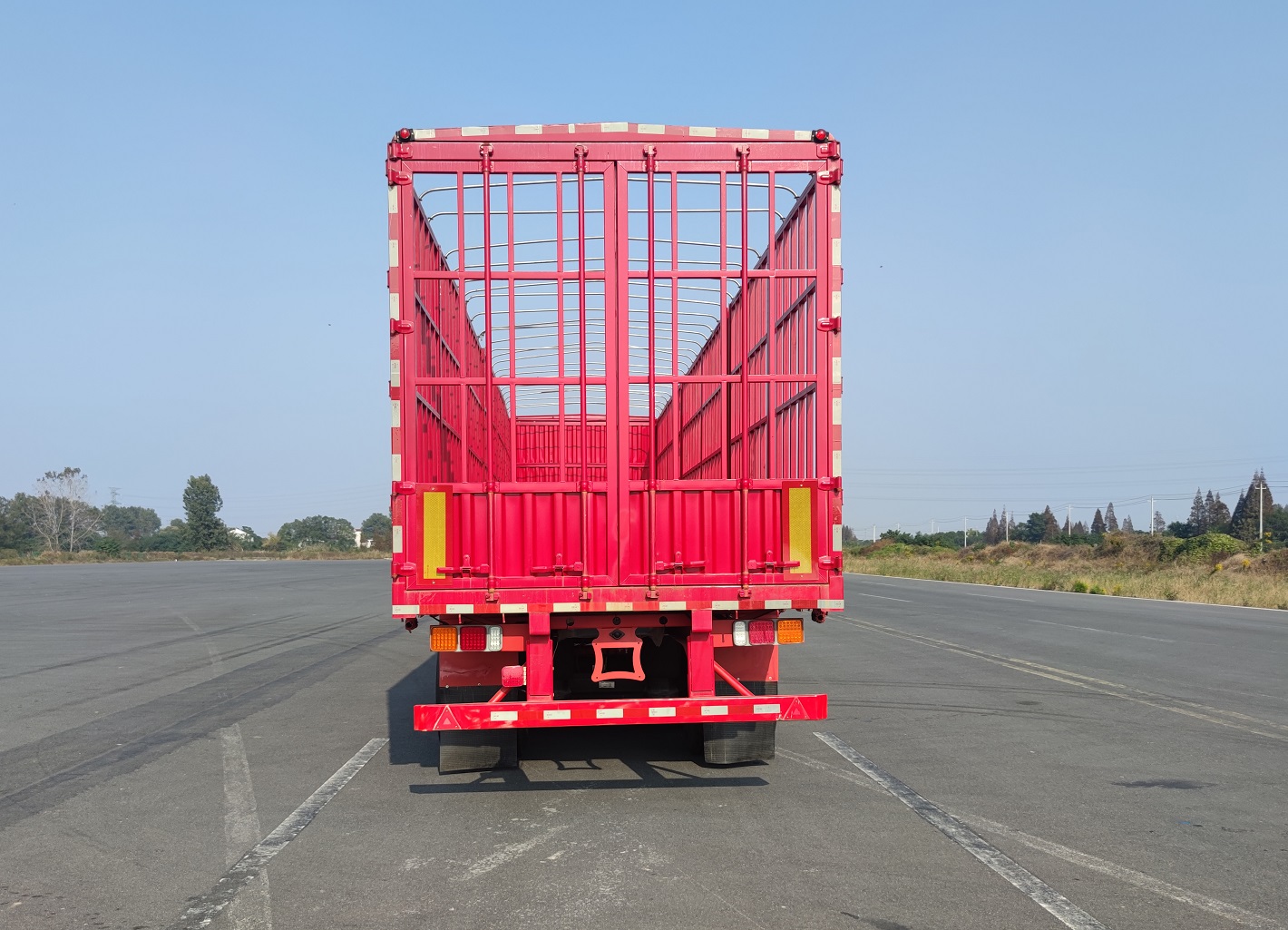

| 选装照片 |

|
||||||||||
