| 生产企业 |
广汉川骏汽车制造有限公司 |
| 产品型号 |
GCJ9401TJZ |
产品名称 |
集装箱运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
12400×2480,2500,2550×1400,1450,1500,1528,1600 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
不适用 |
| 总质量（kg） |
40000 |
整备质量（kg） |
5300,5500,5800 |
| 支撑装置型号 |
SQ28,FW28 |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
50-D200 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
1480,1590,1790,1512,1699,1840,1532,1717,1857 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
1630,1940 |
| 半挂车间隙半径（mm） |
2550 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2400 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
11550,11250,11050 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
整车长/牵引销中心到车辆最前端距离/轴距/后悬/车辆前轴到货箱前壁内侧距离对应关系为:12400/850/7100+1310+1310/1830/820;12400/1150/6900+1310+1310/1730/1120;12400/1350/6800+1310+1310/1630/1320;半挂车前回转半径/牵引销中心到车辆最前端距离/外廓尺寸宽度对应关系为:1480/850/2480;1590/1150/2480;1790/1350/2480;1512/850/2500;1699/1150/2500;1840/1350/2500;1532/850/2550;1717/1150/2550;1857/1350/2550;该车用于运输40英尺集装箱;选装轮胎护瓦样式;选装牵引销处车架高度;选装前部导向块或不选装;选装前部结构;选装异形孔结构。整车长/货箱长度对应关系为:12400/11998。 |

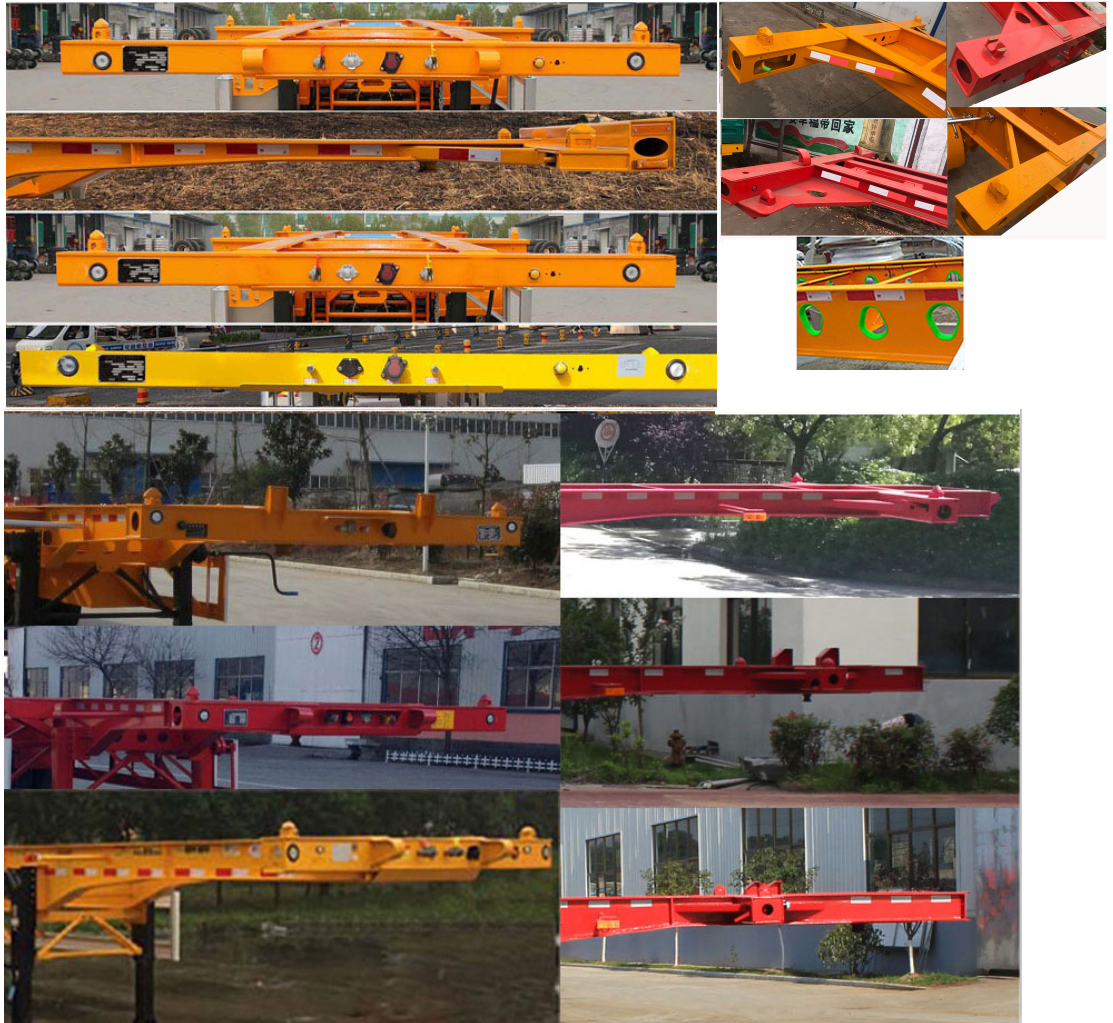

| 选装照片 |

|
